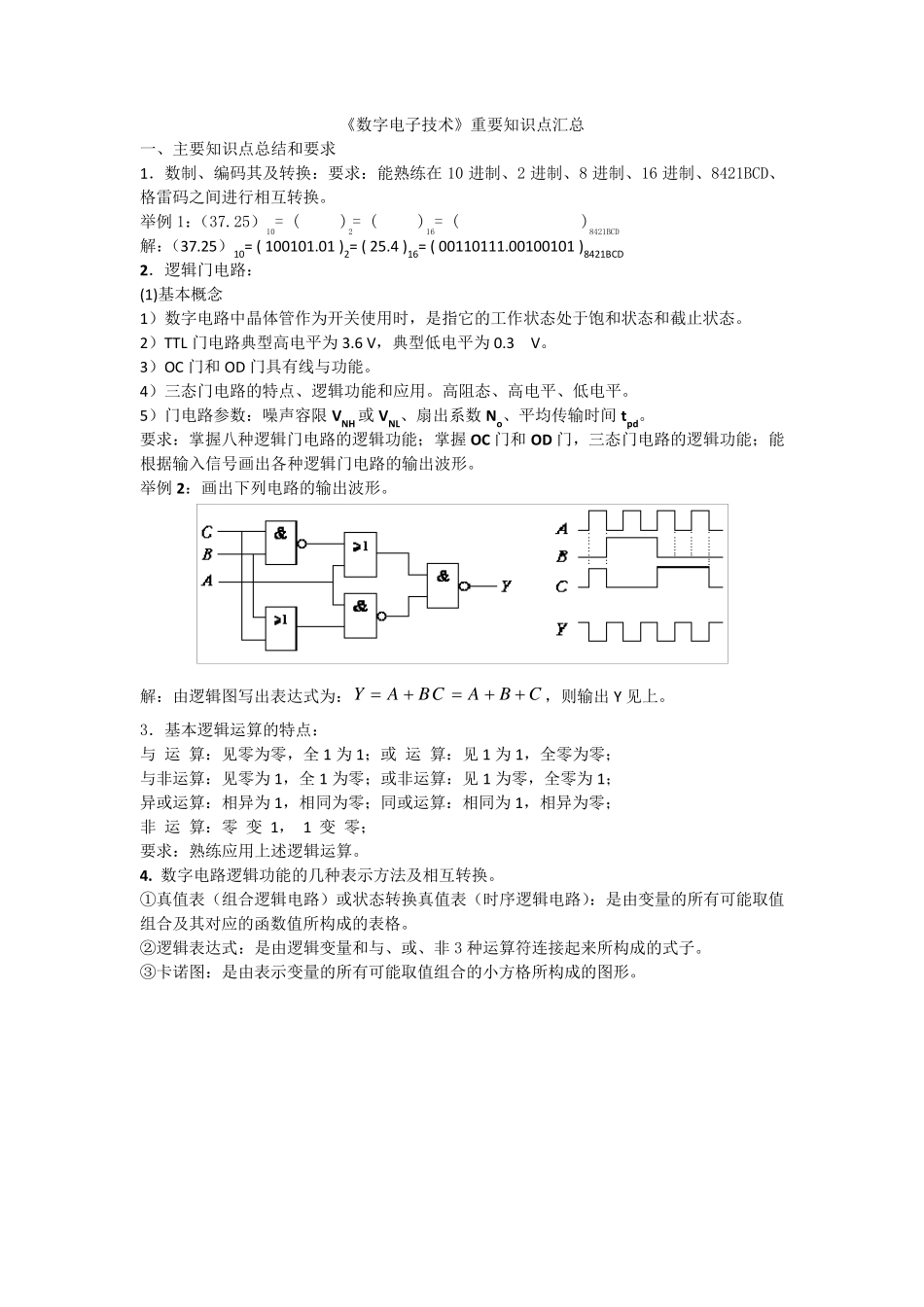

《 数 字 电 子 技 术 》 重 要 知 识 点 汇 总 一 、 主 要 知 识 点 总 结 和 要 求 1. 数 制 、 编 码 其 及 转 换 : 要 求 : 能 熟 练 在 10 进 制 、 2 进 制 、 8 进 制 、 16 进 制 、 8421BCD、格 雷 码 之 间 进 行 相 互 转 换 。 举 例 1:( 37.25)10= ( )2= ( )16= ( )8421BCD 解 :( 37.25) 10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2. 逻 辑 门 电 路 : (1)基 本 概 念 1) 数 字 电 路 中 晶 体 管 作 为 开 关 使 用 时 , 是 指 它 的 工 作 状 态 处 于 饱 和 状 态 和 截 止 状 态 。 2) TTL 门 电 路 典 型 高 电 平 为 3.6 V, 典 型 低 电 平 为 0.3 V。 3) OC 门 和 OD 门 具 有 线 与 功 能 。 4) 三 态 门 电 路 的 特 点 、 逻 辑 功 能 和 应 用 。 高 阻 态 、 高 电 平 、 低 电 平 。 5) 门 电 路 参 数 : 噪 声 容 限 VNH 或 VNL、 扇 出 系 数 No、 平 均 传 输 时 间 tpd。 要 求 : 掌 握 八 种 逻 辑 门 电 路 的 逻 辑 功 能 ; 掌 握 OC 门 和 OD 门 , 三 态 门 电 路 的 逻 辑 功 能 ; 能根 据 输 入 信 号 画 出 各 种 逻 辑 门 电 路 的 输 出 波 形 。 举 例 2: 画 出 下 列 电 路 的 输 出 波 形 。 解 : 由 逻 辑 图 写 出 表 达 式 为 :CBACBAY, 则输 出 Y 见上。 3. 基 本 逻 辑 运算的 特 点 : 与 运 算: 见零为 零, 全1 为 1; 或 运 算: 见1 为 1, 全零为 零; 与 非运算: 见零为 1, 全1 为 零; 或 非运算: 见1 为 零, 全零为 1; 异或 运算: 相 异为 1, 相 同为 零; 同或 运算: 相 同为 1, 相 异为 零; 非 运 算: 零 变 1, 1 变 零; 要 求 : 熟 练 应 用 上述逻 辑 运算。 4. 数 字 电 路 逻 辑 功 能 的 几种 表 示方法及 相 互 转 换 。 ①真值表 ( 组合逻 辑 电 路 ) 或 状 态 转 换 真值表 ( 时 序逻 辑 电 路 ): 是 由 变量的 所有 ...
