数电课程设计数码管显示控制器的设计与实现VIP免费

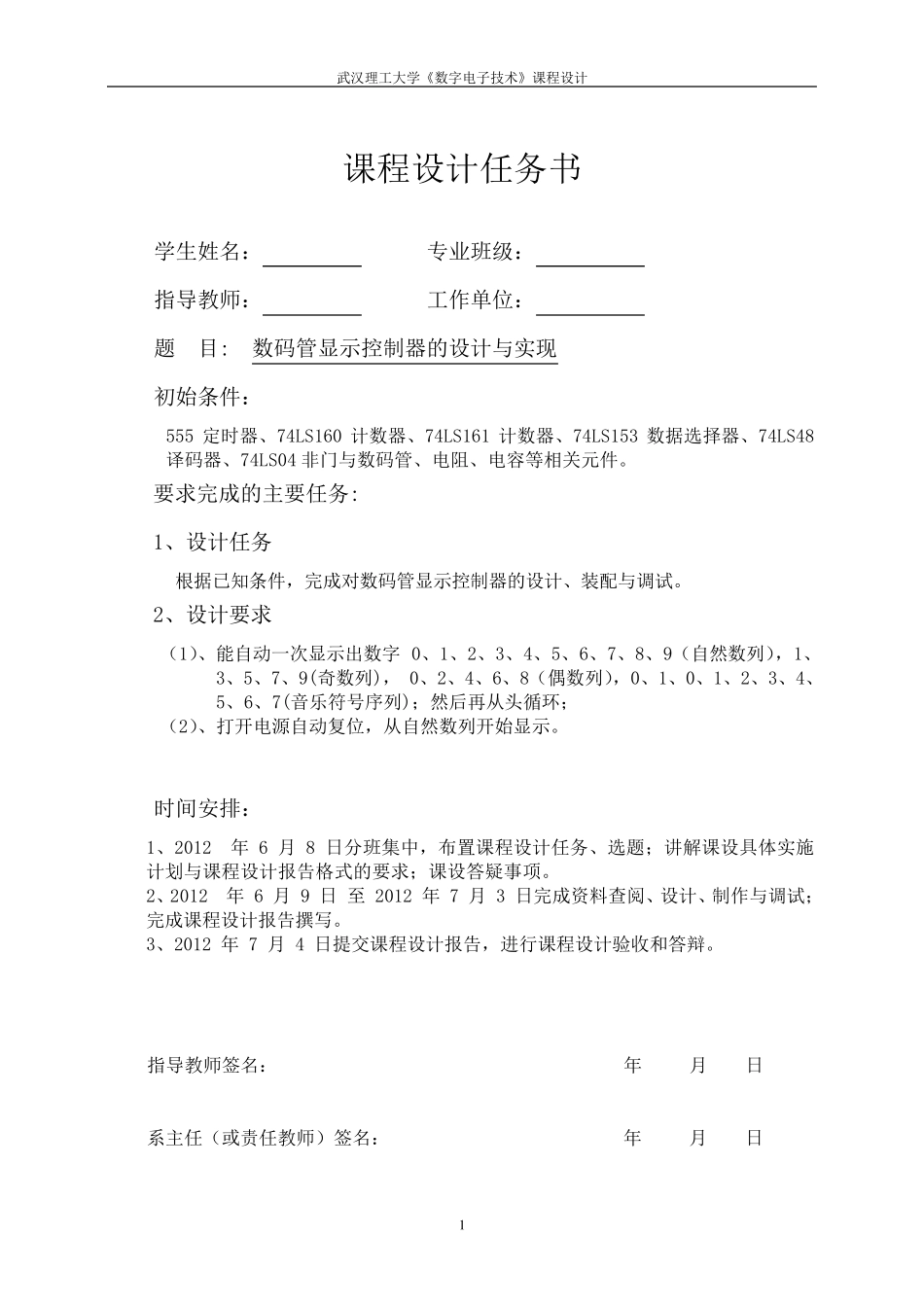

武汉理工大学《数字电子技术》课程设计 1 课程设计任务书 学生姓名： 专业班级： 指导教师： 工作单位： 题 目: 数码管显示控制器的设计与实现 初始条件： 555 定时器、74LS160 计数器、74LS161 计数器、74LS153 数据选择器、74LS48译码器、74LS04 非门与数码管、电阻、电容等相关元件。 要求完成的主要任务: 1、设计任务 根据已知条件，完成对数码管显示控制器的设计、装配与调试。 2、设计要求 （1）、能自动一次显示出数字 0、1、2、3、4、5、6、7、8、9（自然数列），1、3、5、7、9(奇数列)， 0、2、4、6、8（偶数列），0、1、0、1、2、3、4、5、6、7(音乐符号序列)；然后再从头循环； （2）、打开电源自动复位，从自然数列开始显示。 时间安排： 1、2012 年 6 月 8 日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项。 2、2012 年 6 月 9 日 至 2012 年 7 月 3 日完成资料查阅、设计、制作与调试；完成课程设计报告撰写。 3、2012 年 7 月 4 日提交课程设计报告，进行课程设计验收和答辩。 指导教师签名： 年 月 日 系主任（或责任教师）签名： 年 月 日 武汉理工大学《数字电子技术》课程设计 2 目录 摘 要 ................................................................... 3 Abstact ................................................................. 4 引 言 ................................................................... 5 1 设计背景 .............................................................. 6 1.1 设计任务 ......................................................... 6 1.2 设计要求 ......................................................... 6 1.3 指导思想 ......................................................... 6 2 方案论证 .............................................................. 7 2.1 方案说明 ......................................................... 7 2.2 方案原理 ......................................................... 7 3 电路的设计与分析 ...................................................... 8 3.1 电路的总体设计 ................................................... 8 3.2 电路的...
