数字电子技术课程设计 题目:交通灯控制电路设计 学生学号： 学生姓名： 专业班级： 起止日期： 河南理工大学 交通灯控制电路 一、设计任务与要求 1．设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 25 秒； 2．要求黄灯先亮 5 秒，才能变换运行车道； 3．黄灯亮时，要求每秒钟闪亮一次
二、实验预习要求 1．复习数字系统设计基础
2．复习多路数据选择器、二进制同步计数器的工作原理
3．根据交通灯控制系统框图，画出完整的电路图

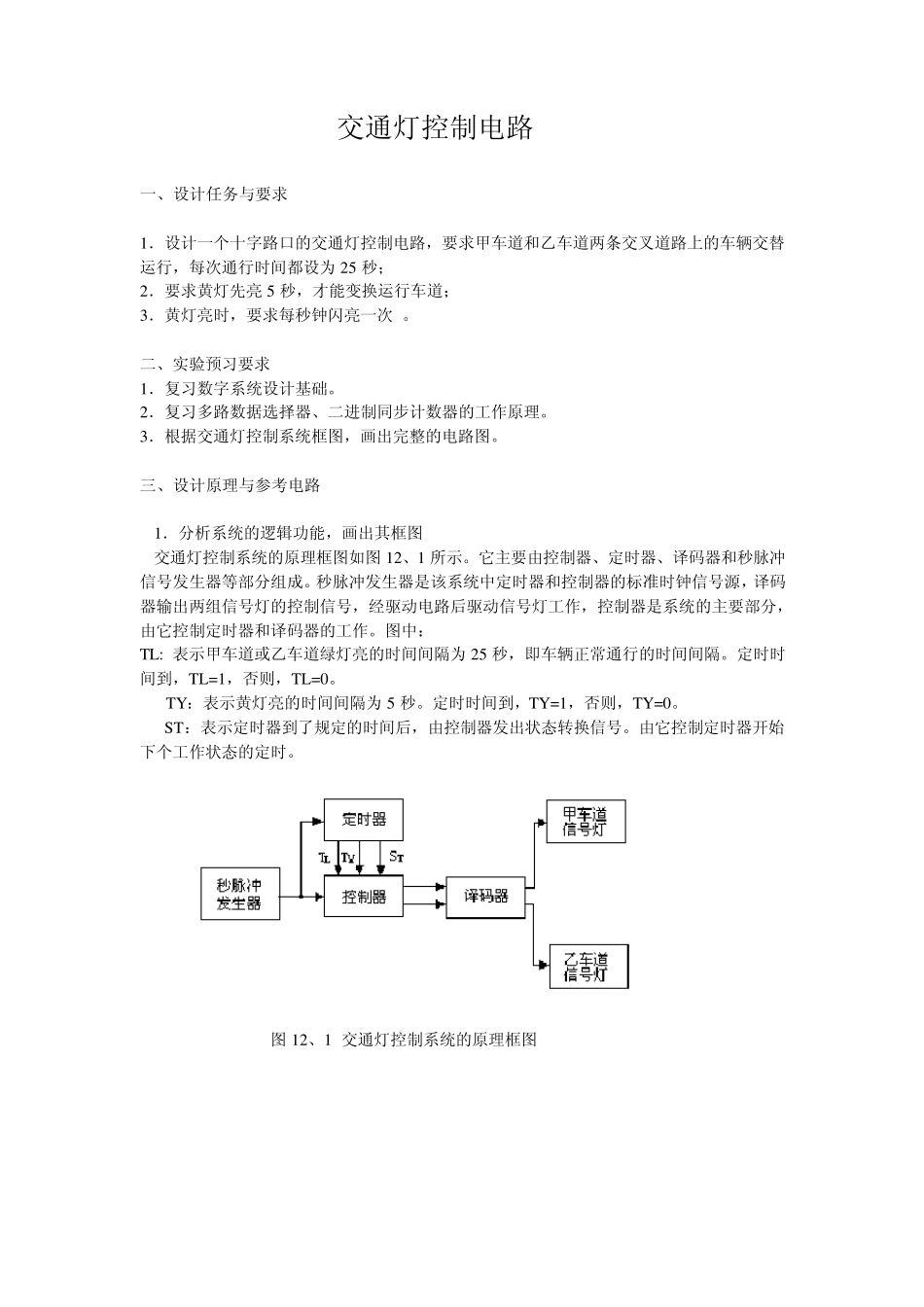

三、设计原理与参考电路 1．分析系统的逻辑功能，画出其框图 交通灯控制系统的原理框图如图 12、1 所示
它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成
秒脉冲发生器是该系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作
图中： TL: 表示甲车道或乙车道绿灯亮的时间间隔为 25 秒，即车辆正常通行的时间间隔
定时时间到，TL=1，否则，TL=0
TY：表示黄灯亮的时间间隔为 5 秒
定时时间到，TY=1，否则，TY=0
ST：表示定时器到了规定的时间后，由控制器发出状态转换信号
由它控制定时器开始下个工作状态的定时
图 12、1 交通灯控制系统的原理框图 2．画出交通灯控制器的ASM（Algorithmic State Machine，算法状态机） （1）图甲车道绿灯亮，乙车道红灯亮
表示甲车道上的车辆允许通行，乙车道禁止通行
绿灯亮足规定的时间隔TL 时，控制器发出状态信号ST，转到下一工作状态
（2）甲车道黄灯亮，乙车道红灯亮
表示甲车道上未过停车线的车辆停止通行，已过停车线的车辆继续通行，乙车道禁止通行
黄灯亮足规定时间间隔TY 时，控制器发出状态转换信号ST，
