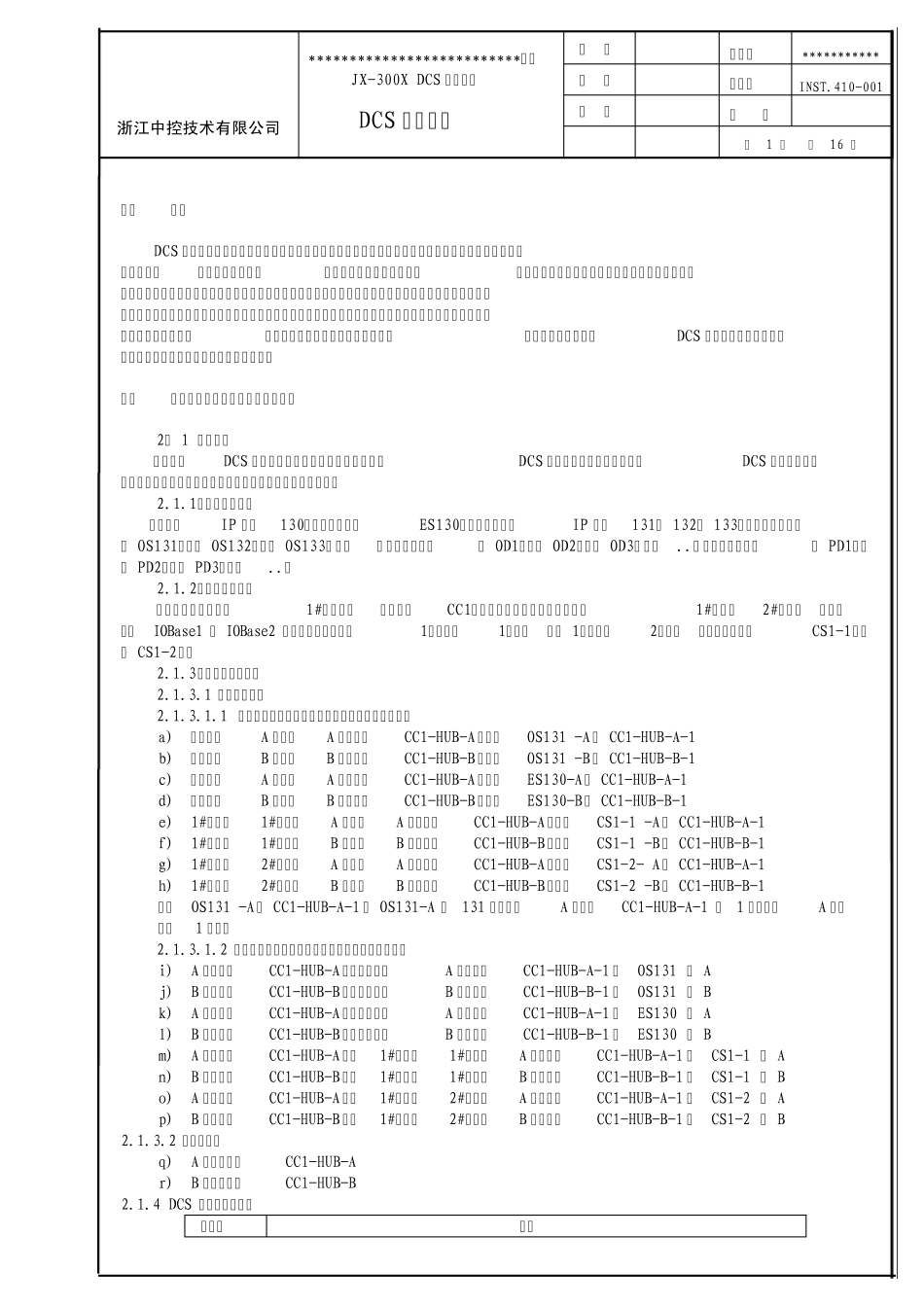

浙江中控技术有限公司 **************************装臵 JX-300X DCS 控制系统 DCS 维护指导 编 制 合同号 *********** 校 对 文表号 INST.410-001 审 核 日 期 第 1 页 共 16 页 一、 前言 DCS 自动控制系统是由其自身的软、硬件，以及操作台盘及现场仪表（变送器、测量开关、电缆及执行结构等）组成的有机整体。系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车等事故。要把构成控制系统的所有设备看成一个整体，进行全面维护管理。本《维护指导》是针对《烧碱车间粒碱项目控制系统》所做的，主要介绍了系统软硬件配臵及标识、系统正确使用及定期维护要求、系统常见软硬件故障及维修方法等，就正确使用与维护该DCS 系统向系统维护工程师提供点我的看法。错误之处，请提出指正。 二、 系统组成与系统维护必备文件索引 2． 1 系统标识 在我们的DCS 技术说明书以及本手册中提及的各类DCS 设备在实际维护、使用时，DCS 的各设备是以系统标识的形式出现的。对于系统标识，我们作如下的规定： 2.1.1、操作站标识： 工程师站IP 地址130，计算机名为“ES130”；普通操作站IP 地址131、 132、 133……，计算机名为“ OS131”、“ OS132”、“ OS133”…… ，操作台代号为“ OD1”、“ OD2”、“ OD3”……..，打印机台代号为“ PD1”、“ PD2”、“ PD3”……..。 2.1.2、控制站标识： 控制站机柜命名为“1#控制柜”，代号“CC1”、机笼命名从上到下分别为“1#机笼、2#机笼”，代号为“IOBase1 、 IOBase2 ”；控制站命名为“1＃控制站1＃卡”、“ 1＃控制站2＃卡”，代号分别为“CS1-1”、“ CS1-2”。 2.1.3、通讯网络标识： 2.1.3.1 通信线缆标识 2.1.3.1.1 控制站、工程师站及控制站至集线器的线缆标识： a) 操作员站A 网卡至A 集线器（CC1-HUB-A ）为：OS131 -A→ CC1-HUB-A-1 b) 操作员站B 网卡至B 集线器（CC1-HUB-B ）为：OS131 -B→ CC1-HUB-B-1 c) 工程师站A 网卡至A 集线器（CC1-HUB-A ）为：ES130-A→ CC1-HUB-A-1 d) 工程师站B 网卡至B 集线器（CC1-HUB-B ）为：ES130-B→ CC1-HUB-B-1 e) 1#控制站1#主控卡A 网口至A 集线器（CC1-HUB-A ）为：CS1-1 -A→ CC1-HUB-A-1 f) 1#控制站1#主控卡B 网口至B 集线器（CC1-HUB-B ）为：CS1-1 -B→ CC1-HUB-B-1 g) 1#控制站2#主控卡A 网口至A...
