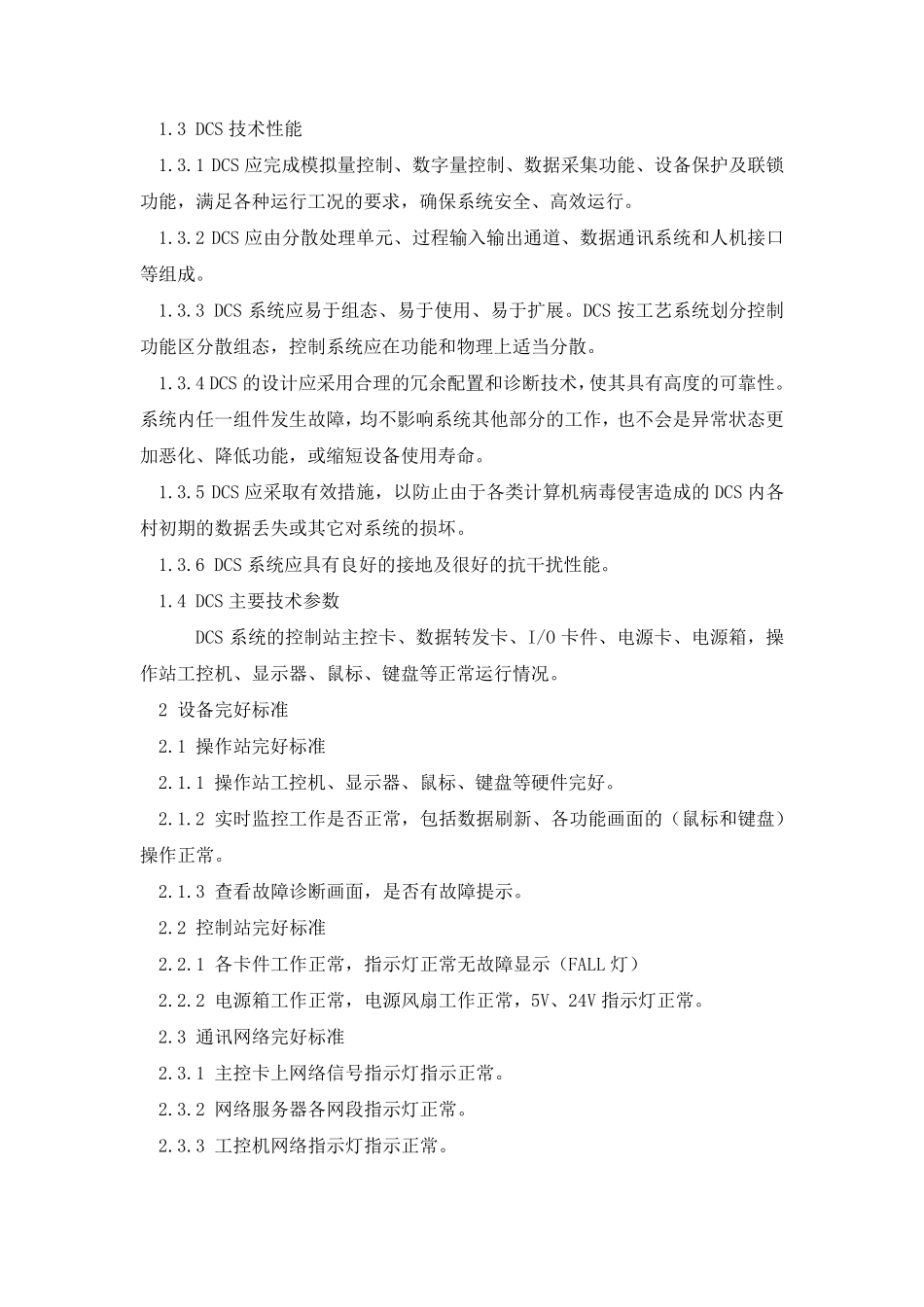

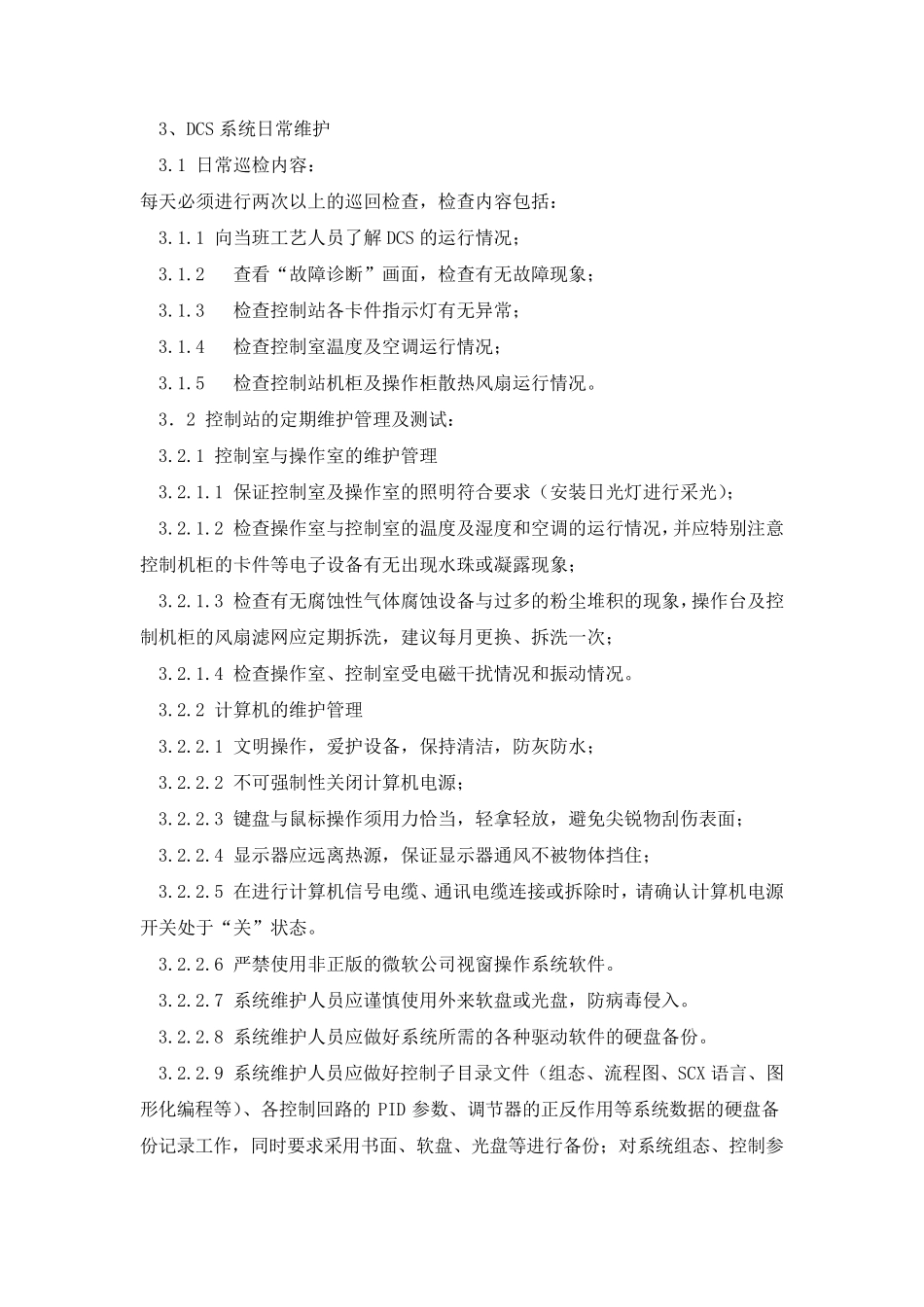

浙大中控DCS 系统的检修规程 1 DCS 控制系统的原理及技术性能 1.1 DCS 控制系统的原理：DCS 系统即分布式控制系统，其实质是计算机技术对生产过程进行集中监视、操作、管理和分散控制的一种控制技术。分布式操作系统的构成：作为一种纵向分层和横向分散的大型综合控制系统，它以多层计算机网络为依托，将分布在全场范围内的各种控制设备的数据处理连接在一起，实现各部分信息的共享的协调工作，共同完成控制、管理及决策功能。 其硬件设备有管理操作应用的工作站、现场控制站和通信网络组成。管理操作应用工作站包括工程师站、操作员站和控制站等各种功能服务站。工程师站提供技术人员生成控制系统的人机接口，主要用于系统组态和维护，技术人员也可通过工程师站对应用系统尽心监控。操作员站提供技术人员与系统数据库的人机交换界面，用于监视可以完成数据的状态值显示和操作员对数据点的操作。历史站保存整个系统的历史数据，供组态软件实现历史趋势显示，报表打印和事故追忆等功能。现场控制站用于对现场信号的采集处理，控制策略的实现，并具有可靠地 冗 余 保证 。网络通信功能：通信网络连接分布式控制系统的各个分布部分，完成数据、指 令 及其他 信息的传 递 。为保证 DCS 可靠性，电 源 、通信网络、过程控制站都 采用冗 余 配 置 。 1.2 DCS 系统组成 DCS 控制系统由 工程师站、操作站、控制站、过程网络组成。 1.2.1 工程师站是为专 业 工程技术人员设计的，内装 有相 应的组态平 台 和系统维护工具。通过系统组态平 台 生成适 合于生产工艺 要求 的应用系统，具体 功能包括：系统生成、数据库结 构定 义 、组态操作、流 程图 画 面组态、报表程序 编 制等。而 使 用系统的维护工具软件实现过程控制网络调试 、 故障 诊 断 、信号调校 等。 1.2.2 操作站是由 工业PC 机、LED 显示器 、键 盘 、鼠 标 、打印机等组成的人机系统，是操作人员完成过程控制监控管理任 务的环 境 。 1.2.3 控制站是系统中直 接与现场打交道 的I/O 处理单 元 ，完成整个工业 过程的实时 监控功能，控制站可冗 余 配 置 。 1.2.4 过程控制网络实现工程师站、操作站、控制站的连接，完成信息、控制命 令 等传 输 ，双 重 冗 余 设计。 1.3 DCS 技术性能 1.3.1 DCS 应完成模拟量控制、数字量控制、数据采集功能、设备保护及联锁功能，满足各种运行工...
