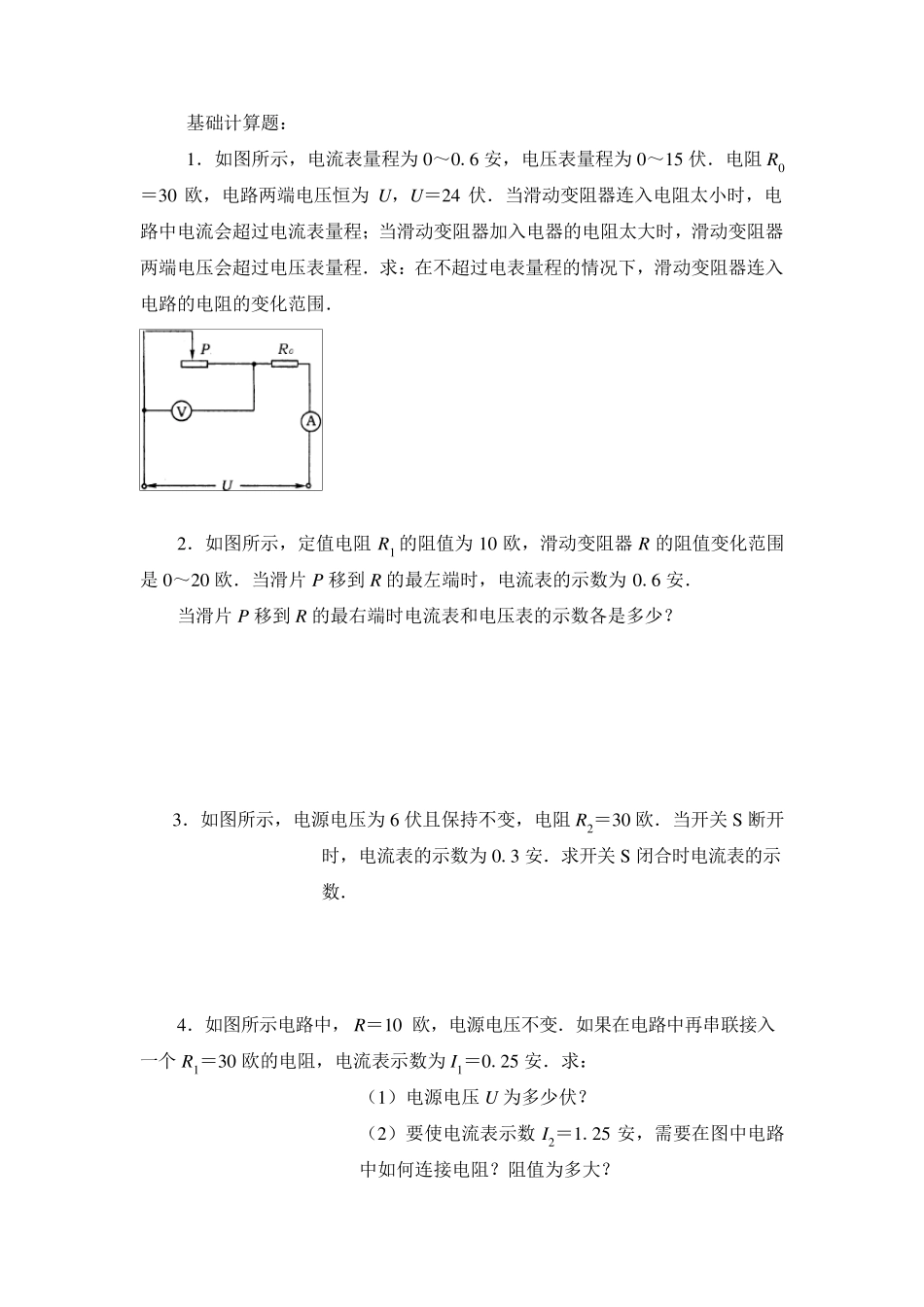

基础计算题： 1．如图所示，电流表量程为0～0.6 安，电压表量程为0～15 伏．电阻R0＝30 欧，电路两端电压恒为U，U＝24 伏．当滑动变阻器连入电阻太小时，电路中电流会超过电流表量程；当滑动变阻器加入电器的电阻太大时，滑动变阻器两端电压会超过电压表量程．求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围． 2．如图所示，定值电阻R1 的阻值为10 欧，滑动变阻器R 的阻值变化范围是0～20 欧．当滑片P 移到R 的最左端时，电流表的示数为0.6 安． 当滑片P 移到R 的最右端时电流表和电压表的示数各是多少？ 3．如图所示，电源电压为6 伏且保持不变，电阻R2＝30 欧．当开关S 断开时，电流表的示数为0.3 安．求开关S 闭合时电流表的示数． 4．如图所示电路中，R＝10 欧，电源电压不变．如果在电路中再串联接入一个 R1＝30 欧的电阻，电流表示数为I1＝0.25 安．求： （1）电源电压U 为多少伏？ （2）要使电流表示数I2＝1.25 安，需要在图中电路中如何连接电阻？阻值为多大？ 5．电阻R1、R2 串联接在电路中，R1 两端的电压为 3 伏，R2 两端的电压为 9伏，R1＋R2＝600 欧，求： （1）电路总电压； （2）电路中的电流； （3）电阻R 1 和 R 2 的阻值， 6．如图所示，电源电压保持不变．闭合开关 S 后，滑动变阻器 R 0 的滑片 P在移动过程中，电压表的示数变化范围为 0～4 伏，电流表的示数变化范围为0.5～1 安，求： （1）R 的阻值； （2）R0 的最大阻值； （3）电源电压． 第 6 题图 7．在如图所示的电路中，已知电阻R1＝5 欧，电流表 A1 的示数为 I1＝1 安，电流表 A 的示数为 I＝1.5 安，求 （1）R1 两端的电压 U 1； （2）通过 R2 的电流 I2； （3）R2 的阻值， 8．如图所示的电路中，电源电压保持 6 伏不变，R1 的阻值为 5 欧，R2 的阻值为 15 欧，求： （1）电路的总电阻； （2）电路中的电流． 9．如图所示，将阻值为R1＝6 欧，R2＝12 欧的两个电阻并联接入电压为U＝6 伏的电路．求： （1）通过R1 的电流I1； （2）电路的总电流I； （3）电路的总电阻R． 10．如图所示，电阻R1=12 欧。开关S 断开时， 通过的电流为0.3 安；开关S 闭合时，电流表的示数为 0.5 安。问：电源电压为多大？电阻R2 的阻值为多大？ 11．如图所示，电阻R1 为20 欧，开关S 断开时，电流表示数为0.2 安；开关S 闭合时，电流表示...
