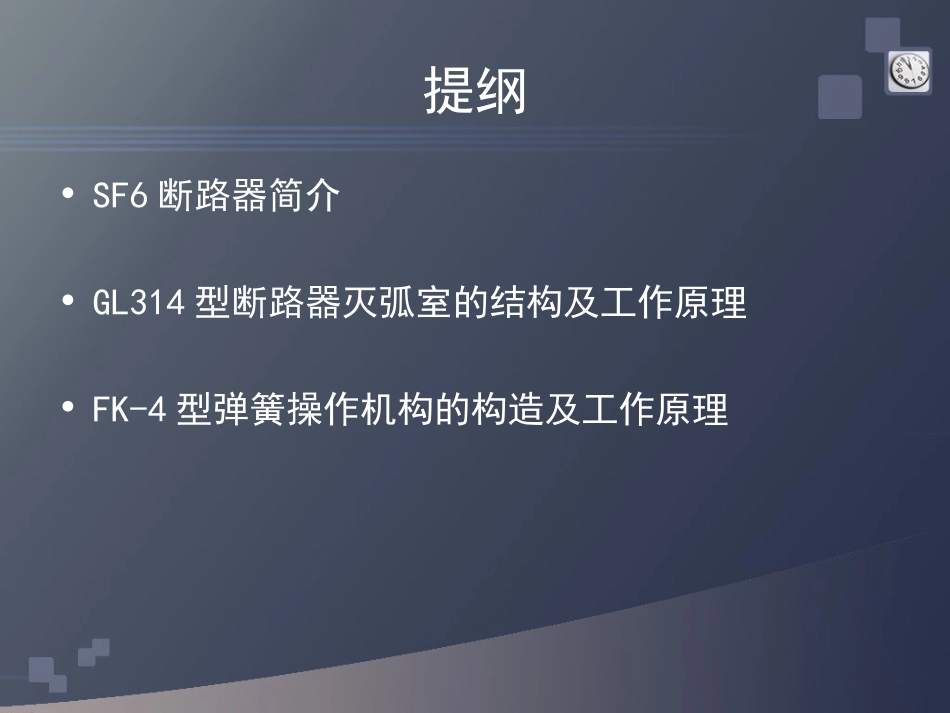

SF6SF6断路器构造及其工作原理断路器构造及其工作原理提纲•SF6断路器简介•GL314型断路器灭弧室的结构及工作原理•FK-4型弹簧操作机构的构造及工作原理SF6断路器简介•SF6开关利用压缩的SF6气体为灭弧和绝缘介质，利用电弧的能量，产生SF6压缩气体，熄灭电弧。用以切断额定电流和故障电流、转换线路、实现对高压输变电线路和电气设备的控制和保护，并配以操作机构进行分、合闸及自动重合闸SF6断路器简介1个操作机构:三相机械联动3个操作机构:单相操作或三相电气联动GL314型断路器主要部件组成•断路器由三个级组成，每个级都是由弹簧操作机构驱动的。•A—断路器的极•B—支架•C—操作机构级支架操作机构GL314型断路器主要部件组成•断路器的极由三部分组成。•灭弧室（1）•支柱（2）•传动箱（3）灭弧室支柱传动箱GL314型断路器灭弧室的工作原理•灭弧介质：灭弧介质为压缩的SF6气体，或在特殊情况下采用压缩的SF6和CF4的混合气体。•灭弧原理：灭弧室属于热膨胀型，利用电弧的能量，并具有辅助的自动氩气功能。•说明：工作部件位于密闭的瓷套内，将断路器的进出线绝缘。静触头座静弧触头开断单元带门双阀的活塞热膨胀室喷气室动触头座GL314型断路器灭弧室的工作原理上接线板下接线板主触头动触头动触头座动触头主触头静触头座上接线板下接线板动触头座GL314型断路器灭弧室的工作原理合闸位置压气过程热能效应分闸位置VtVcVt:热能室Vc:压气室此图单击可播放灭弧过程动态演示此图单击可播放GL314型断路器开断原理•分闸全过程•开始分闸•热效应开断Vp-喷气室反向定触头静弧触头上部动触头系统动触头Vt-热膨胀室下触头支架弧触头主触头喷口带双阀门的活塞GL314型断路器开断原理•小电流：对于小电流而言（如：切合空载线路、变压器或电容器组时），电弧产生的热能量太小，无法产生足够的压力。因此，传统的容积Vp压气式灭弧起主要作用，利用压缩的气体熄灭电弧。此图单击可播放FK-4弹簧机构（说明）合闸弹簧分闸弹簧主轴拐臂惯性飞轮合闸凸轮FK-4弹簧机构（说明）合闸弹簧储能传动装置合闸闭锁合闸系统分闸弹簧分闸闭锁分闸系统分合闸命令(机械/电气)辅助单元FK-4弹簧机构动作模型指示器（合闸弹簧位置：储能或释能）指示器（断路器位置：合闸或分闸）合闸凸轮凸轮合闸系统分闸系统此图单击可播放FK-4弹簧机构动作过程（合闸）合闸线圈通电动作合闸掣子拖开合闸弹簧释能合闸轴旋转180°分闸弹簧储能拐臂就停靠在分闸掣子主轴旋转60°合闸完成FK-4弹簧机构动作过程（合闸储能）•合闸弹簧储能：电机一旦通电后，它就会通过惯性飞轮上的减速齿轮以及链条给合闸弹簧储能。•合闸弹簧储能到位后，齿轮停在惯性飞轮上没有齿的位置，而减速齿轮则会停下来，以免合闸掣子受力变形。•注：在合闸弹簧储能的过程中，合闸线圈中的电流将被切断，以免发生意外的合闸操作。FK-4弹簧机构动作过程（分闸）•分闸：分闸线圈通电时或手动操作分闸杠杆时，分闸掣子就会脱开拐臂。•在分闸弹簧的作用下，主轴将沿顺时针方向旋转60°。直到“分闸”位置。•缓冲器将吸收剩余的能量，以便分闸动作能平衡完成。谢谢
