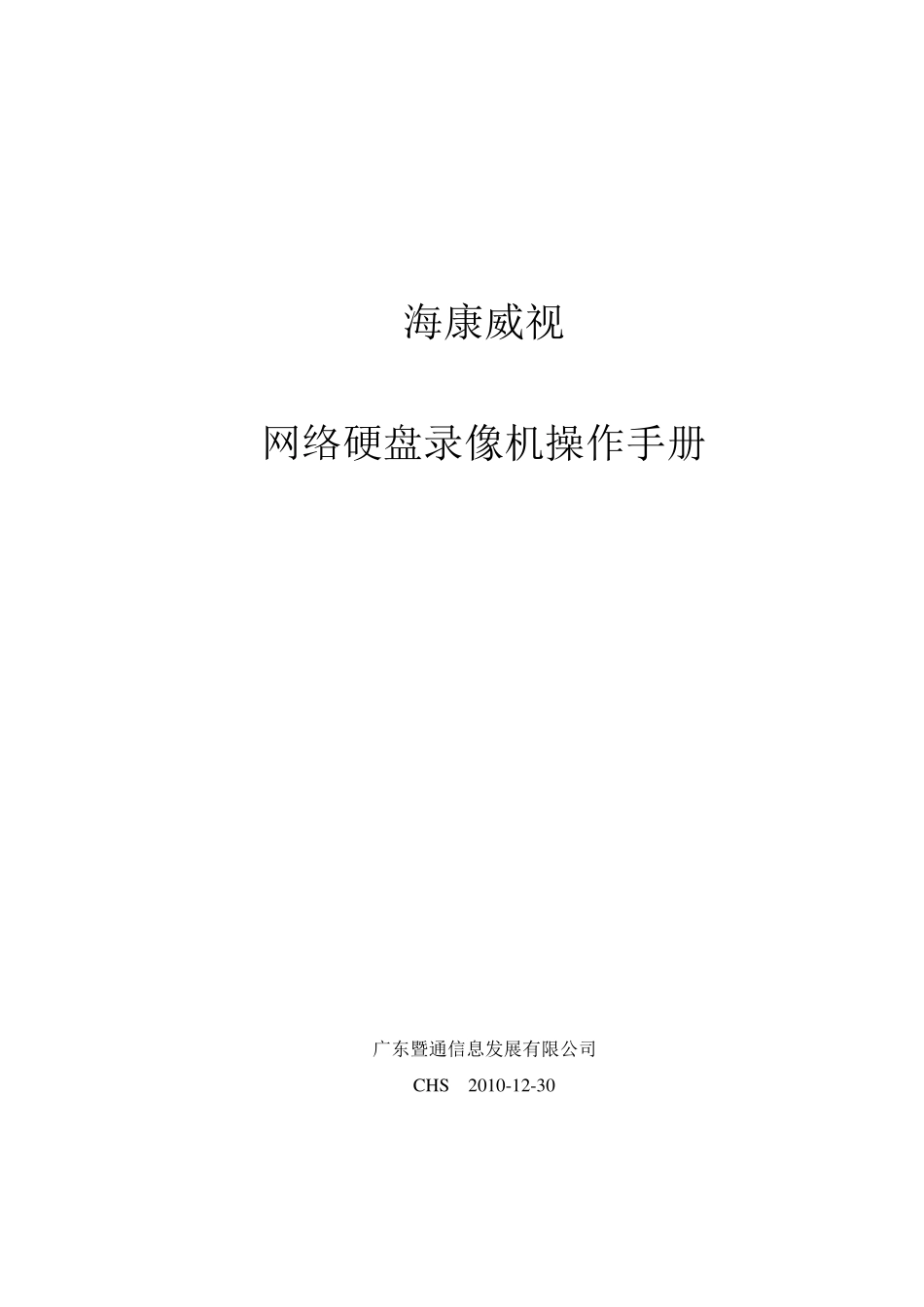

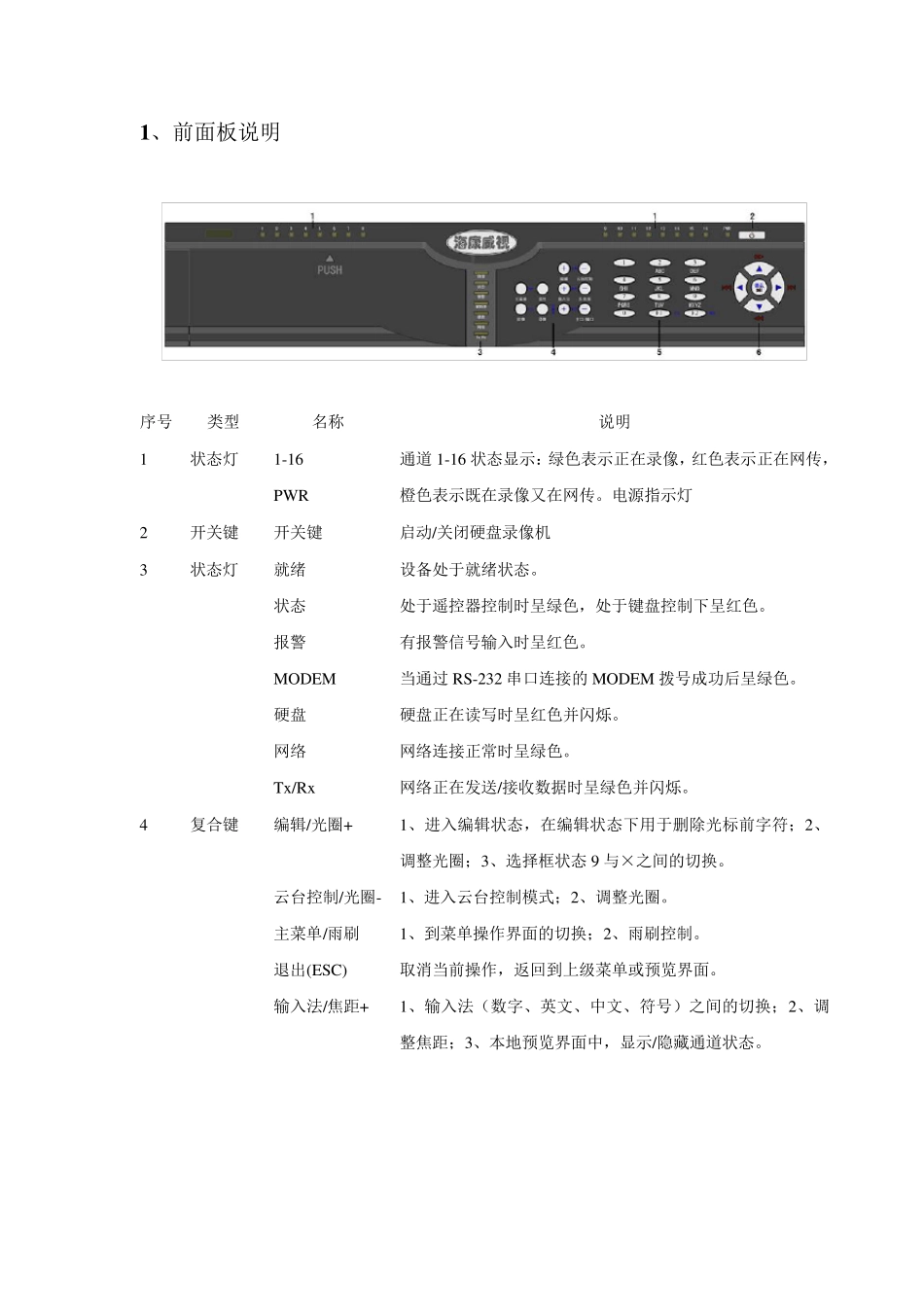

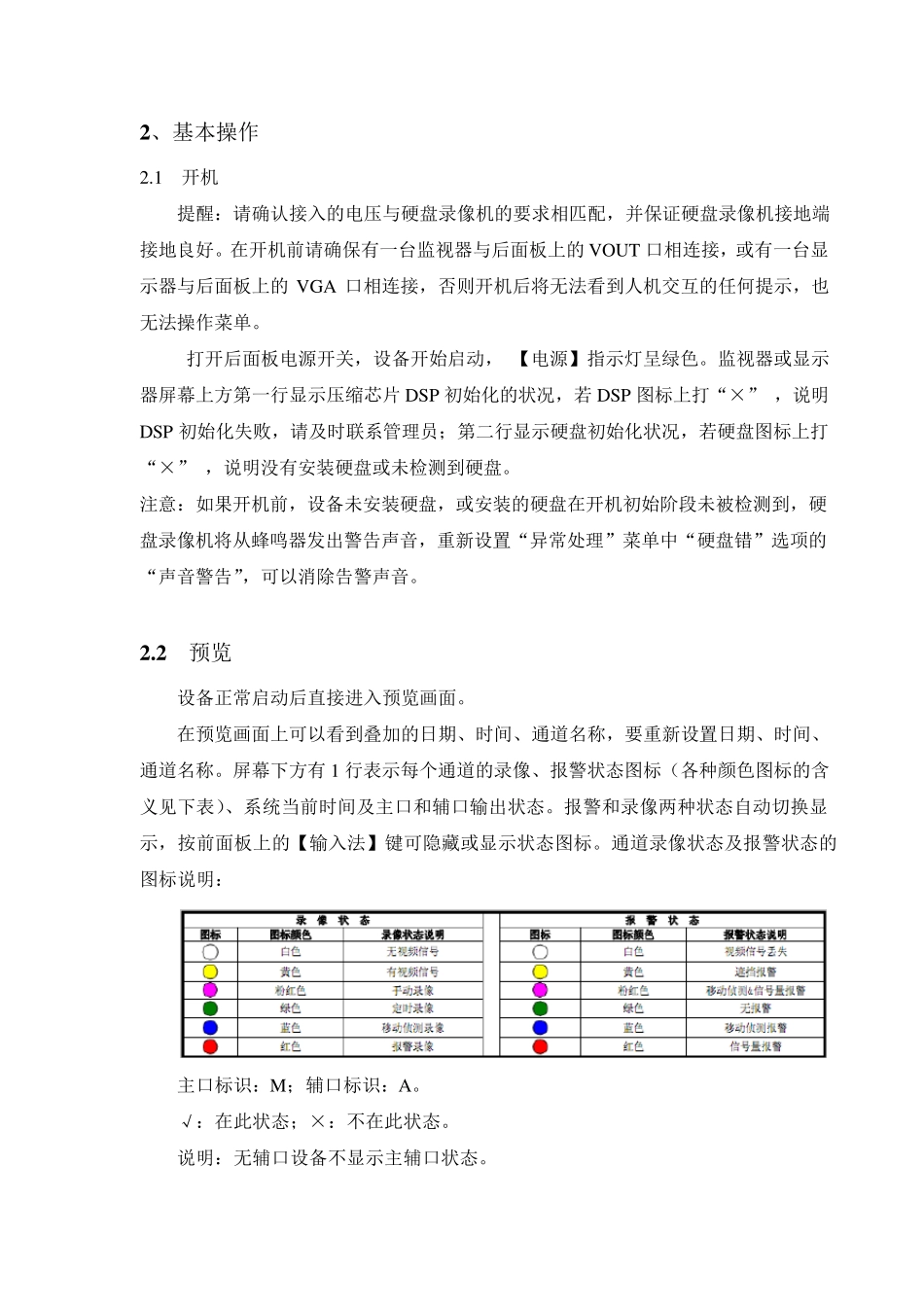

海康威视 网络硬盘录像机操作手册 广东暨通信息发展有限公司 CHS 2010-12-30 1 、前面板说明 序号 类型 名称 说明 1 状态灯 1-16 PWR 通道1-16 状态显示:绿色表示正在录像,红色表示正在网传,橙色表示既在录像又在网传。电源指示灯 2 开关键 开关键 启动/关闭硬盘录像机 3 状态灯 就绪 状态 报警 MODEM 硬盘 网络 Tx/Rx 设备处于就绪状态。 处于遥控器控制时呈绿色,处于键盘控制下呈红色。 有报警信号输入时呈红色。 当通过RS-232 串口连接的MODEM 拨号成功后呈绿色。 硬盘正在读写时呈红色并闪烁。 网络连接正常时呈绿色。 网络正在发送/接收数据时呈绿色并闪烁。 4 复合键 编辑/光圈+ 云台控制/光圈- 主菜单/雨刷 退出(ESC) 输入法/焦距+ 1、进入编辑状态,在编辑状态下用于删除光标前字符;2、调整光圈;3、选择框状态9 与×之间的切换。 1、进入云台控制模式;2、调整光圈。 1、到菜单操作界面的切换;2、雨刷控制。 取消当前操作,返回到上级菜单或预览界面。 1、输入法(数字、英文、中文、符号)之间的切换;2、调整焦距;3、本地预览界面中,显示/隐藏通道状态。 2 、基本操作 2.1 开机 提醒:请确认接入的电压与硬盘录像机的要求相匹配,并保证硬盘录像机接地端接地良好。在开机前请确保有一台监视器与后面板上的VOUT 口相连接,或有一台显示器与后面板上的VGA 口相连接,否则开机后将无法看到人机交互的任何提示,也无法操作菜单。 打开后面板电源开关,设备开始启动, 【电源】指示灯呈绿色。监视器或显示器屏幕上方第一行显示压缩芯片DSP 初始化的状况,若DSP 图标上打“×” ,说明DSP 初始化失败,请及时联系管理员;第二行显示硬盘初始化状况,若硬盘图标上打“×” ,说明没有安装硬盘或未检测到硬盘。 注意:如果开机前,设备未安装硬盘,或安装的硬盘在开机初始阶段未被检测到,硬盘录像机将从蜂鸣器发出警告声音,重新设置“异常处理”菜单中“硬盘错”选项的“声音警告”,可以消除告警声音。 2 .2 预览 设备正常启动后直接进入预览画面。 在预览画面上可以看到叠加的日期、时间、通道名称,要重新设置日期、时间、通道名称。屏幕下方有1 行表示每个通道的录像、报警状态图标(各种颜色图标的含义见下表)、系统当前时间及主口和辅口输出状态。报警和录像两种状态自动切换显示,按前面板上的【输入法】键可隐藏或显示状态图标。通道录像状态及报...
