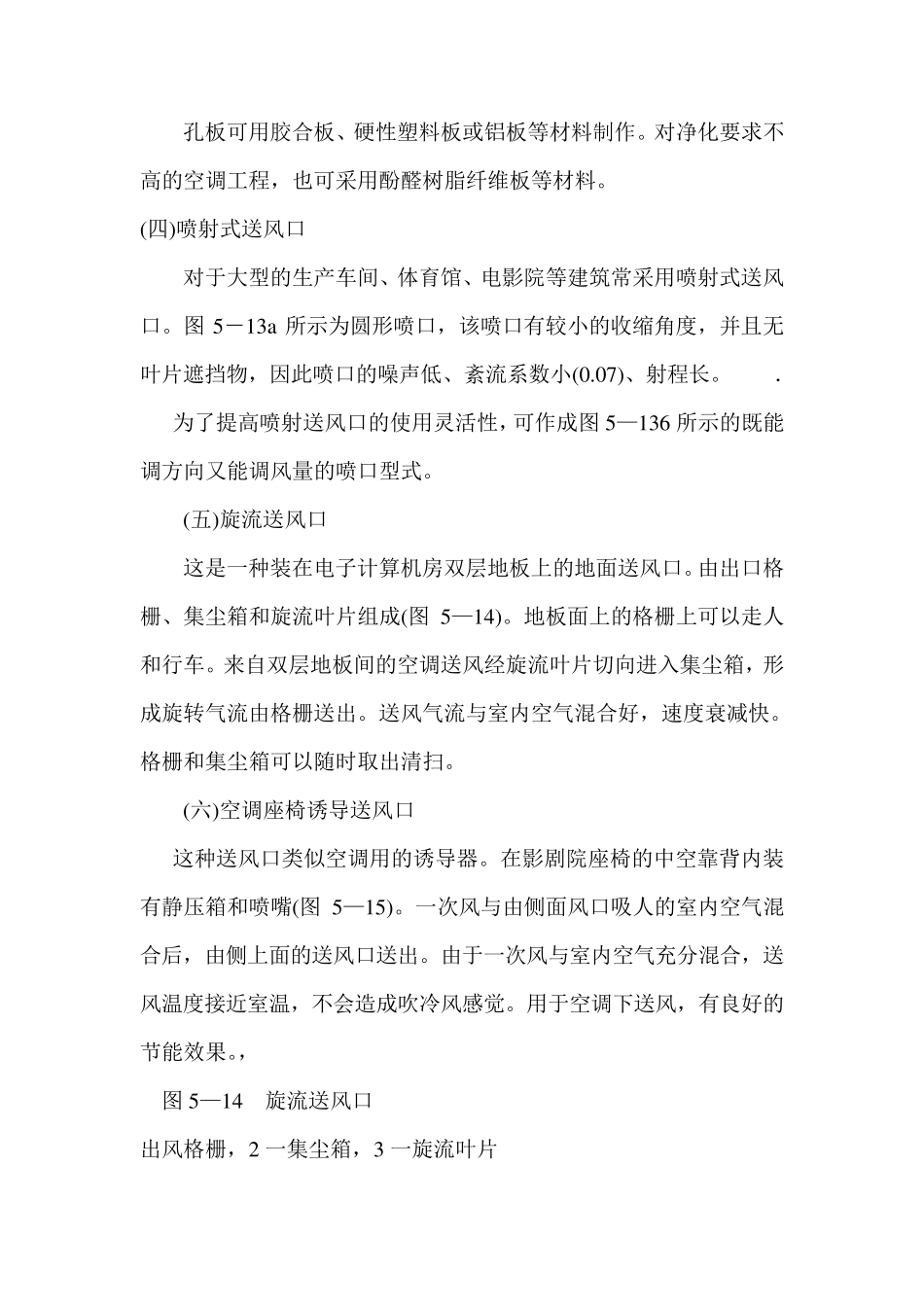

第十一章送、回风口的型式及气流组织形式_第1页
1/7

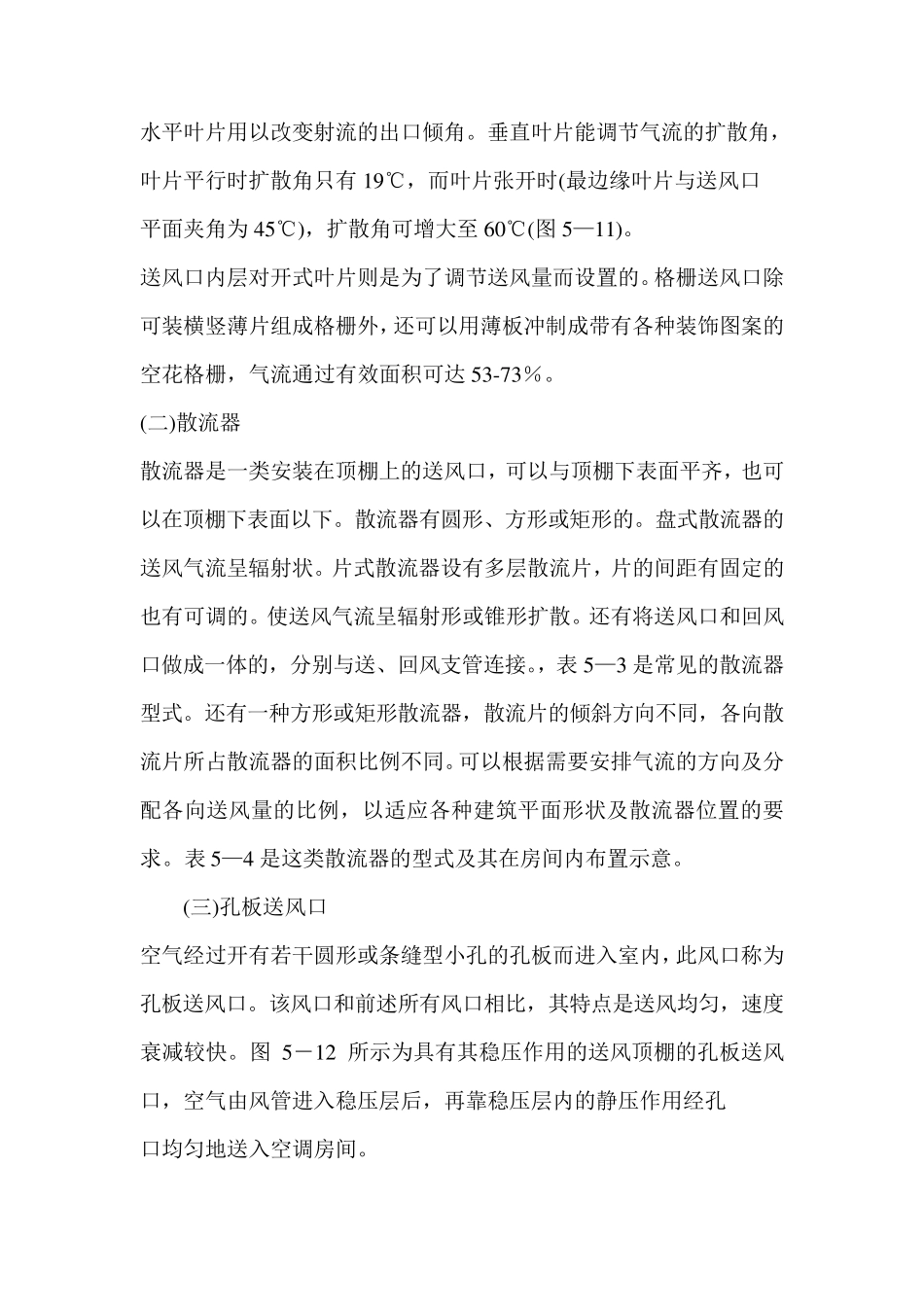

第十一章送、回风口的型式及气流组织形式_第2页
2/7
第十一章送、回风口的型式及气流组织形式_第3页
3/7
第二节 送、回风口的型式及气流组织形式 一、送风口的型式 由前述可知,空调房间气流流型主要取决于送风射流。而送风口型式将直接影响气流的混合程度、出口方向及气流断面形状,对送风射流具有重要作用。根据空调精度、气流形式、送风口安装位置以及建筑装修的艺术配合等方面的要求,可以选用不同形式的送风口。送风口的种类繁多,按送出气流形式可分为四种类型。 1 .辐射形送风口:送出气流呈辐射状向四周扩散。如盘式散流器、片式散流器等; 2 .轴向送风口:气流沿送风口轴线方向送出。这类风口有格栅送风口、百叶送风口,喷口、条缝送风口等; 3 .线形送风口:气流从狭长的线状风口送出。如长宽比很大的条缝形送风口; 4 .面形送风口:气流从大面积的平面上均匀送出。如孔板送风口。 还有按送风口的安装位置分为顶棚送风口、侧墙送风口、窗下送风口及地面送风口等。还常常将格栅送风口、百叶送风口、条缝送风口等安装在侧墙上或风管侧壁上的送风口统称为侧送风口。下面介绍几种常见的送风口。 (一)侧送风口 此类风口常向房间横向送出气流,表5 —2 是常用的侧送风口形式。在百叶送风口内一般根据需要设置 1 —3 层可转动的叶片。外层水平叶片用以改变射流的出口倾角。垂直叶片能调节气流的扩散角,叶片平行时扩散角只有1 9 ℃,而叶片张开时(最边缘叶片与送风口 平面夹角为4 5 ℃),扩散角可增大至6 0 ℃(图5 —1 1 )。 送风口内层对开式叶片则是为了调节送风量而设置的。格栅送风口除可装横竖薄片组成格栅外,还可以用薄板冲制成带有各种装饰图案的空花格栅,气流通过有效面积可达 5 3 -7 3 %。 (二)散流器 散流器是一类安装在顶棚上的送风口,可以与顶棚下表面平齐,也可以在顶棚下表面以下。散流器有圆形、方形或矩形的。盘式散流器的送风气流呈辐射状。片式散流器设有多层散流片,片的间距有固定的也有可调的。使送风气流呈辐射形或锥形扩散。还有将送风口和回风口做成一体的,分别与送、回风支管连接。,表 5 —3 是常见的散流器型式。还有一种方形或矩形散流器,散流片的倾斜方向不同,各向散流片所占散流器的面积比例不同。可以根据需要安排气流的方向及分配各向送风量的比例,以适应各种建筑平面形状及散流器位置的要求。表 5 —4 是这类散流器的型式及其在房间内布置示意。 (三)孔板送风口 空气经过开有若干圆形或条缝型小孔的孔板而进入室内,此风口称为孔板送风口。该风口和前述...
