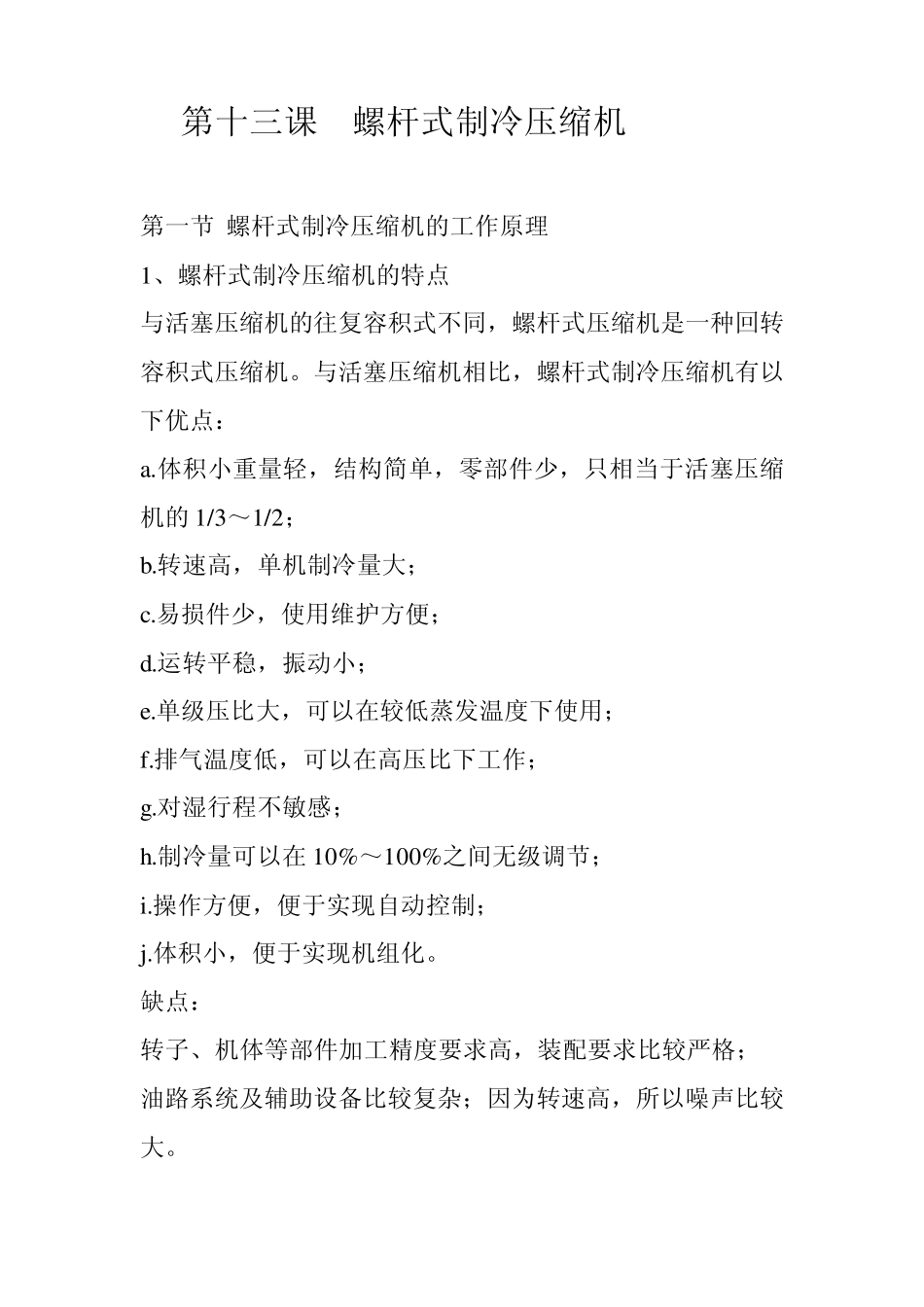

第十三课 螺杆式制冷压缩机 第一节 螺杆式制冷压缩机的工作原理 1、螺杆式制冷压缩机的特点 与活塞压缩机的往复容积式不同，螺杆式压缩机是一种回转容积式压缩机
与活塞压缩机相比，螺杆式制冷压缩机有以下优点： a
体积小重量轻，结构简单，零部件少，只相当于活塞压缩机的1/3～1/2； b
转速高，单机制冷量大； c
易损件少，使用维护方便； d
运转平稳，振动小； e
单级压比大，可以在较低蒸发温度下使用； f
排气温度低，可以在高压比下工作； g
对湿行程不敏感； h
制冷量可以在 10%～100%之间无级调节； i
操作方便，便于实现自动控制； j
体积小，便于实现机组化
缺点： 转子、机体等部件加工精度要求高，装配要求比较严格； 油路系统及辅助设备比较复杂；因为转速高，所以噪声比较大

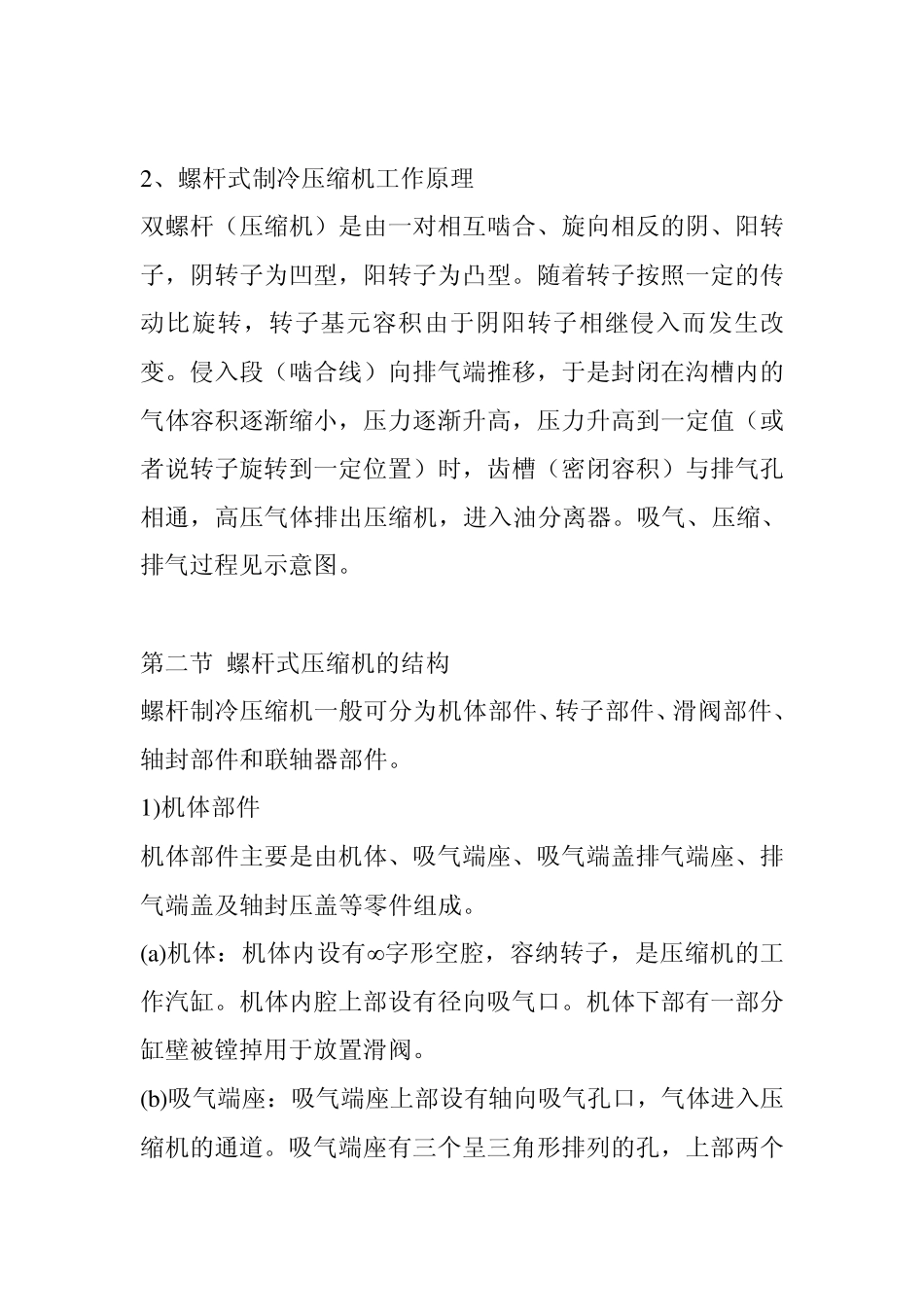

2、螺杆式制冷压缩机工作原理 双螺杆（压缩机）是由一对相互啮合、旋向相反的阴、阳转子，阴转子为凹型，阳转子为凸型
随着转子按照一定的传动比旋转，转子基元容积由于阴阳转子相继侵入而发生改变
侵入段（啮合线）向排气端推移，于是封闭在沟槽内的气体容积逐渐缩小，压力逐渐升高，压力升高到一定值（或者说转子旋转到一定位置）时，齿槽（密闭容积）与排气孔相通，高压气体排出压缩机，进入油分离器
吸气、压缩、排气过程见示意图
第二节 螺杆式压缩机的结构 螺杆制冷压缩机一般可分为机体部件、转子部件、滑阀部件、轴封部件和联轴器部件
1)机体部件 机体部件主要是由机体、吸气端座、吸气端盖排气端座、排气端盖及轴封压盖等零件组成
(a)机体：机体内设有∞字形空腔，容纳转子，是压缩机的工作汽缸
机体内腔上部设有径向吸气口
机体下部有一部分缸壁被镗掉用于放置滑阀
(b)吸气端座：吸气端座上部设有轴向吸气孔口，气体进入压缩机的通道

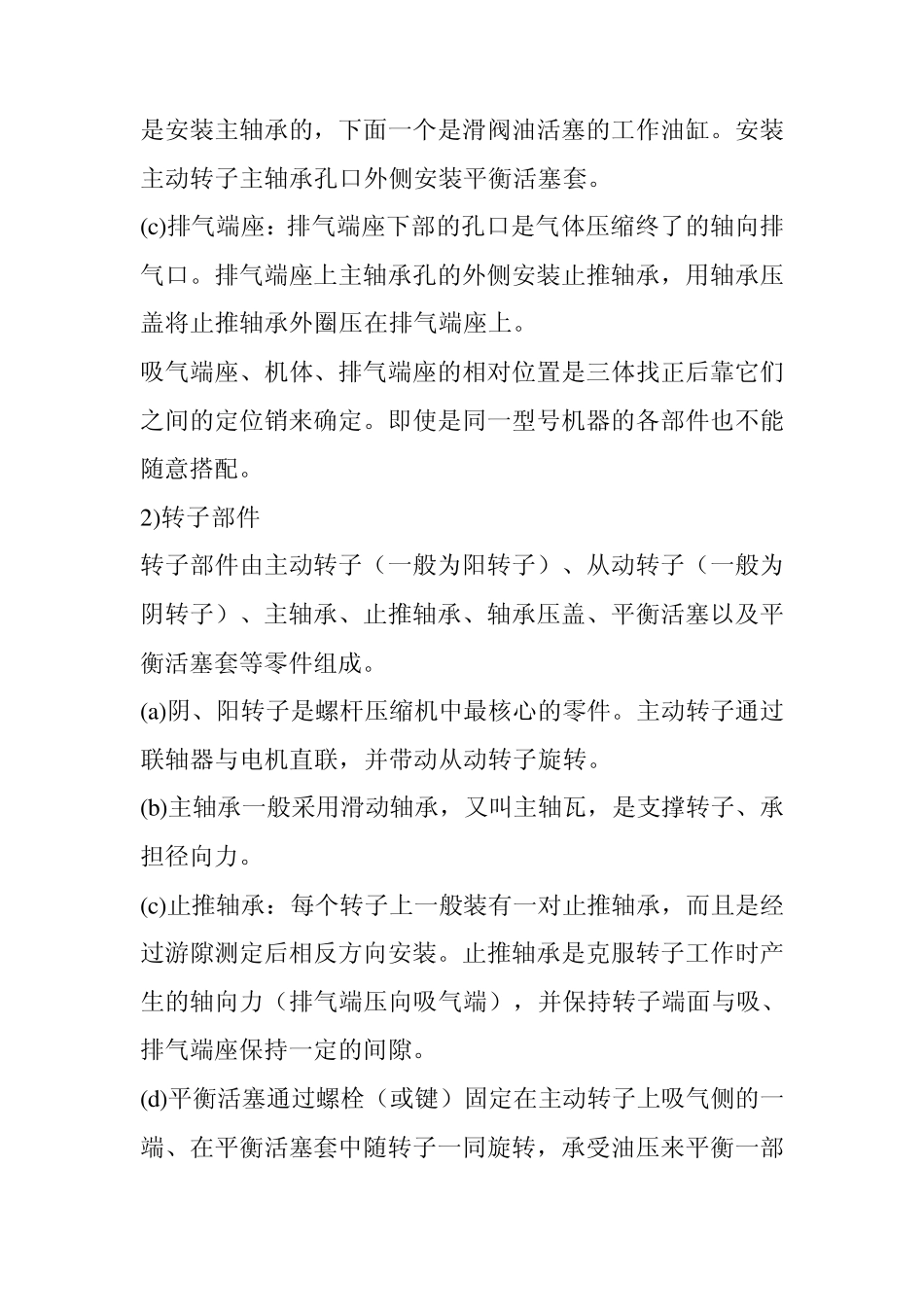

吸气端座有三个呈三角形排列的孔，上部两个是安装主轴承的，下面一个是滑阀油活塞的工作油
