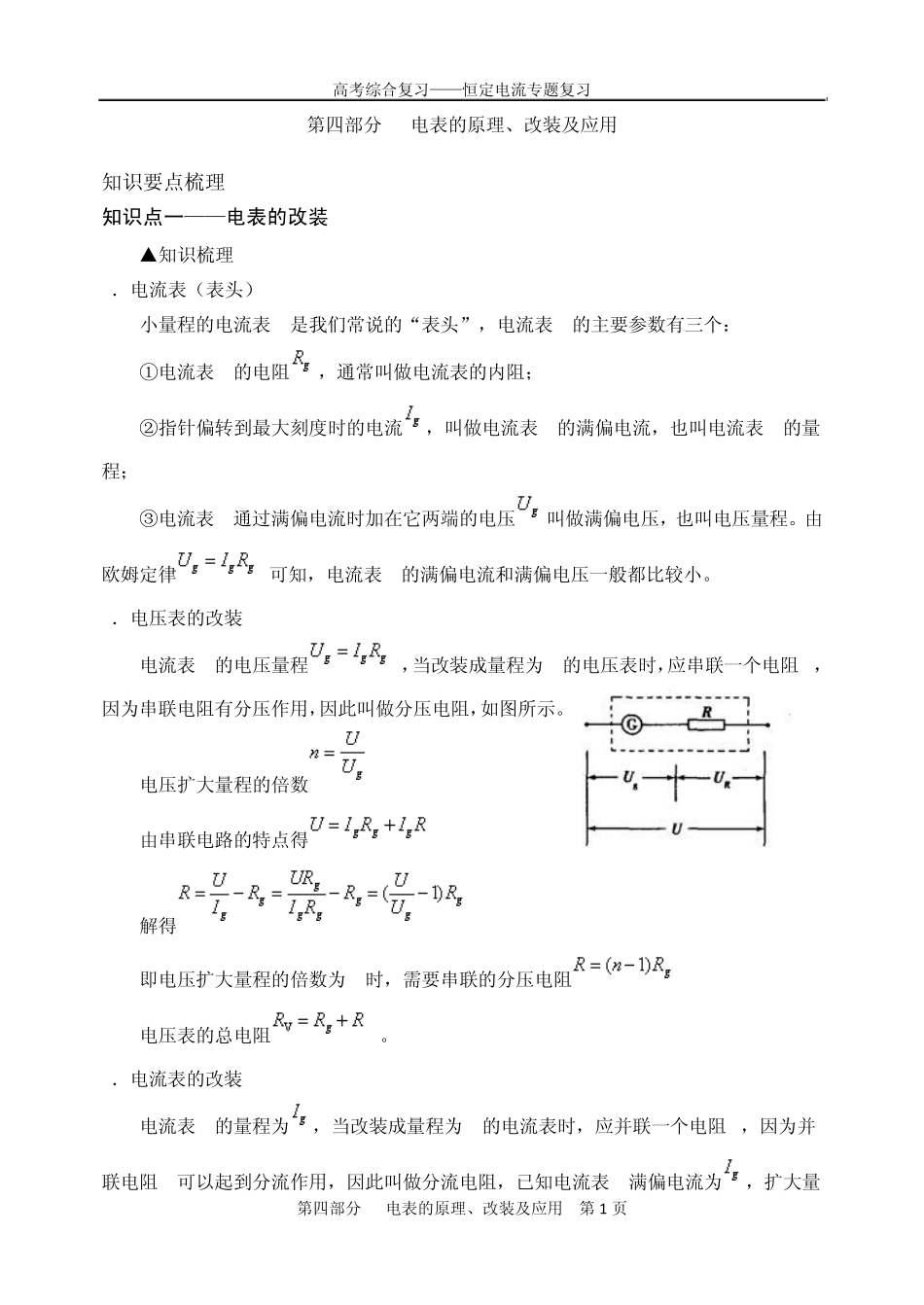

第四部分电表的原理、改装及应用_第1页
1/17

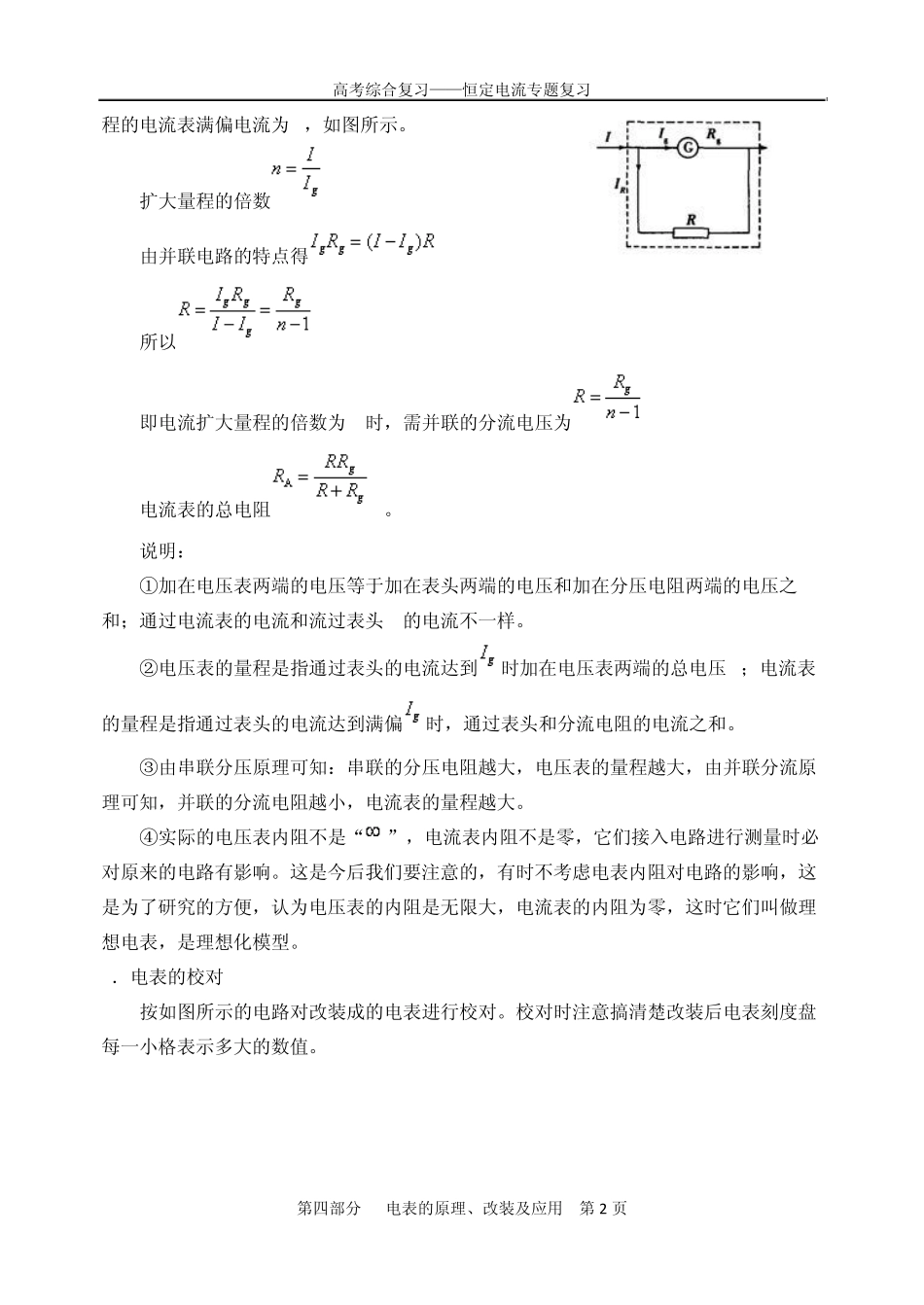

第四部分电表的原理、改装及应用_第2页
2/17

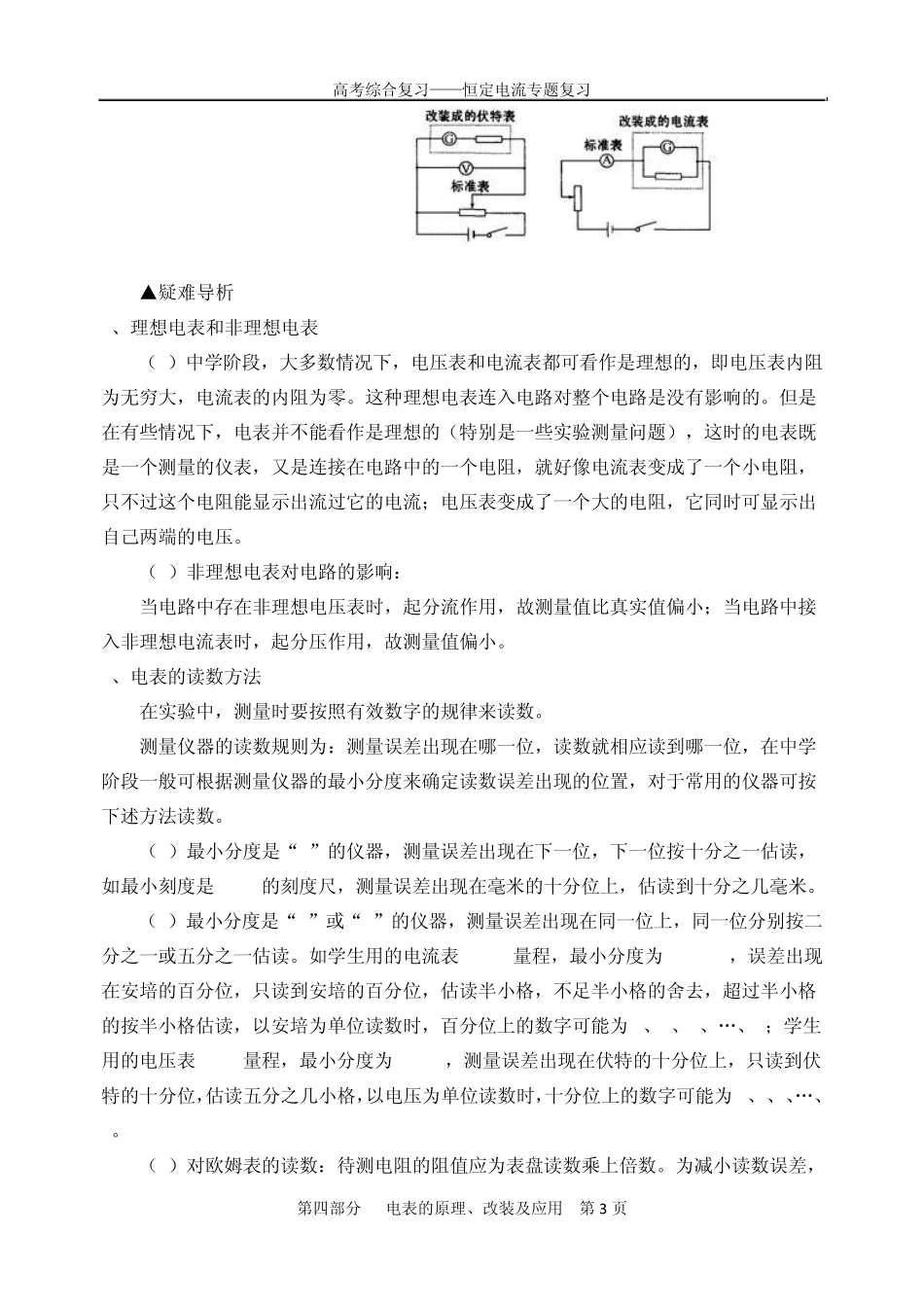

第四部分电表的原理、改装及应用_第3页
3/17
高考综合复习——恒定电流专题复习 第四部分 电表的原理、改装及应用 第 1 页 第四部分 电表的原理、改装及应用 知识要点梳理 知识点一——电表的改装 ▲知识梳理 1.电流表(表头) 小量程的电流表 G是我们常说的“表头”,电流表 G的主要参数有三个: ①电流表 G的电阻,通常叫做电流表的内阻; ②指针偏转到最大刻度时的电流,叫做电流表 G的满偏电流,也叫电流表 G的量程; ③电流表 G通过满偏电流时加在它两端的电压叫做满偏电压,也叫电压量程。由欧姆定律可知,电流表 G的满偏电流和满偏电压一般都比较小。 2.电压表的改装 电流表 G的电压量程,当改装成量程为 U的电压表时,应串联一个电阻 R,因为串联电阻有分压作用,因此叫做分压电阻,如图所示。 电压扩大量程的倍数 由串联电路的特点得 解得 即电压扩大量程的倍数为 n时,需要串联的分压电阻 电压表的总电阻。 3.电流表的改装 电流表 G的量程为,当改装成量程为 I的电流表时,应并联一个电阻 R,因为并联电阻 R可以起到分流作用,因此叫做分流电阻,已知电流表 G满偏电流为,扩大量高考综合复习——恒定电流专题复习 第四部分 电表的原理、改装及应用 第 2 页 程的电流表满偏电流为 I,如图所示。 扩大量程的倍数 由并联电路的特点得 所以 即电流扩大量程的倍数为 n时,需并联的分流电压为 电流表的总电阻。 说明: ①加在电压表两端的电压等于加在表头两端的电压和加在分压电阻两端的电压之和;通过电流表的电流和流过表头 G的电流不一样。 ②电压表的量程是指通过表头的电流达到时加在电压表两端的总电压 U;电流表的量程是指通过表头的电流达到满偏时,通过表头和分流电阻的电流之和。 ③由串联分压原理可知:串联的分压电阻越大,电压表的量程越大,由并联分流原理可知,并联的分流电阻越小,电流表的量程越大。 ④实际的电压表内阻不是“”,电流表内阻不是零,它们接入电路进行测量时必对原来的电路有影响。这是今后我们要注意的,有时不考虑电表内阻对电路的影响,这是为了研究的方便,认为电压表的内阻是无限大,电流表的内阻为零,这时它们叫做理想电表,是理想化模型。 4.电表的校对 按如图所示的电路对改装成的电表进行校对。校对时注意搞清楚改装后电表刻度盘每一小格表示多大的数值。 高考综合复习——恒定电流专题复习 第四部分 电表的原理、改装及应用 第 3 页 ▲疑难导析 1、理想电表和非...
