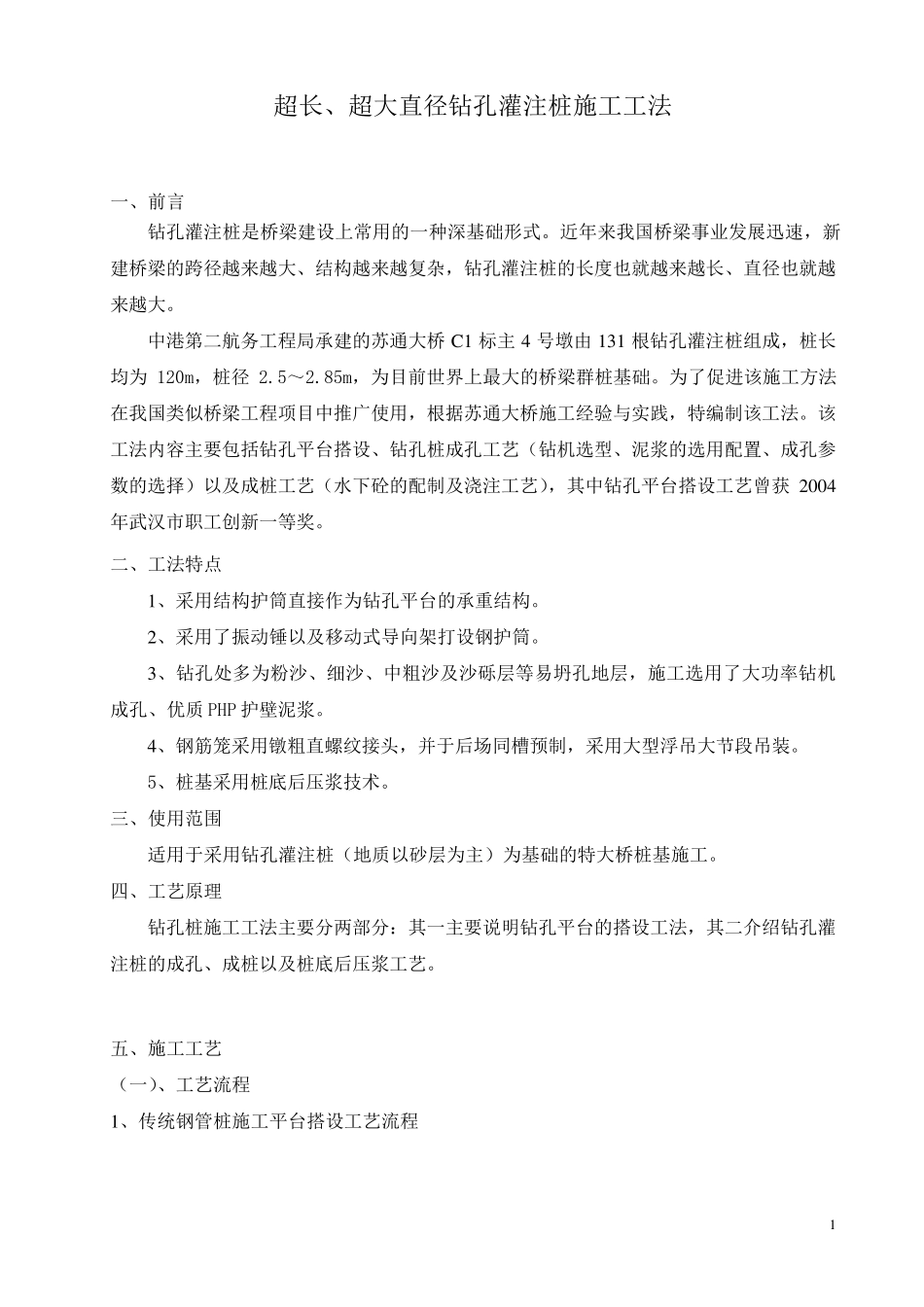

1 超长、超大直径钻孔灌注桩施工工法 一、前言 钻孔灌注桩是桥梁建设上常用的一种深基础形式。近年来我国桥梁事业发展迅速，新建桥梁的跨径越来越大、结构越来越复杂，钻孔灌注桩的长度也就越来越长、直径也就越来越大。 中港第二航务工程局承建的苏通大桥 C 1 标主 4 号墩由 131 根钻孔灌注桩组成，桩长均为 120m，桩径 2.5～2.85m，为目前世界上最大的桥梁群桩基础。为了促进该施工方法在我国类似桥梁工程项目中推广使用，根据苏通大桥施工经验与实践，特编制该工法。该工法内容主要包括钻孔平台搭设、钻孔桩成孔工艺（钻机选型、泥浆的选用配置、成孔参数的选择）以及成桩工艺（水下砼的配制及浇注工艺），其中钻孔平台搭设工艺曾获2004年武汉市职工创新一等奖。 二、工法特点 1、采用结构护筒直接作为钻孔平台的承重结构。 2、采用了振动锤以及移动式导向架打设钢护筒。 3、钻孔处多为粉沙、细 沙、中粗 沙及沙砾 层 等易 坍 孔地 层 ，施工选用了大功 率 钻机成孔、优 质 PHP 护壁 泥浆。 4、钢筋 笼 采用镦 粗 直螺 纹 接头 ，并 于 后 场 同 槽 预 制，采用大型浮 吊 大节 段 吊 装 。 5、桩基采用桩底 后 压 浆技 术 。 三 、使用范 围 适 用于 采用钻孔灌注桩（地 质 以砂 层 为主）为基础的特大桥桩基施工。 四 、工艺原 理 钻孔桩施工工法主要分 两 部 分 ： 其一主要说 明 钻孔平台的搭设工法，其二介 绍 钻孔灌注桩的成孔、成桩以及桩底 后 压 浆工艺。 五 、施工工艺 （一）、工艺流 程 1、传 统 钢管 桩施工平台搭设工艺流 程 2 图5 .1 传统钢管桩施工平台搭设工艺流程 2 、采用钢护筒作为承重结构的钻孔平台搭设工艺流程 图5 .2 采用钢护筒作为承重结构的钻孔平台搭设工艺流程 3 、钻孔灌注桩施工工艺流程 施工准备 打桩船抛锚定位 沉设钢管桩 平联施工 承重梁及分配梁安装 平台面板及附属设施安装 钢管桩加工、运输 承重梁、分配梁加工、运输 起重船及定位船抛锚定位 沉放起始平台钢管桩、形成起始平台 安装定位导向架 精确安装悬臂式定位导向架 沉放第一排钢护筒及护筒间连接 悬臂式定位导向架制作 钢护筒制作、运输 导向架前移及精确定位 沉放下一排钢护筒及护筒间连接 搭设下游侧施工平台 钻孔桩施工 定位船改造 3 图5 .3 钻孔桩施工流程图 泥浆回收 多余泥浆外运 护筒内壁清理 制作钢...
