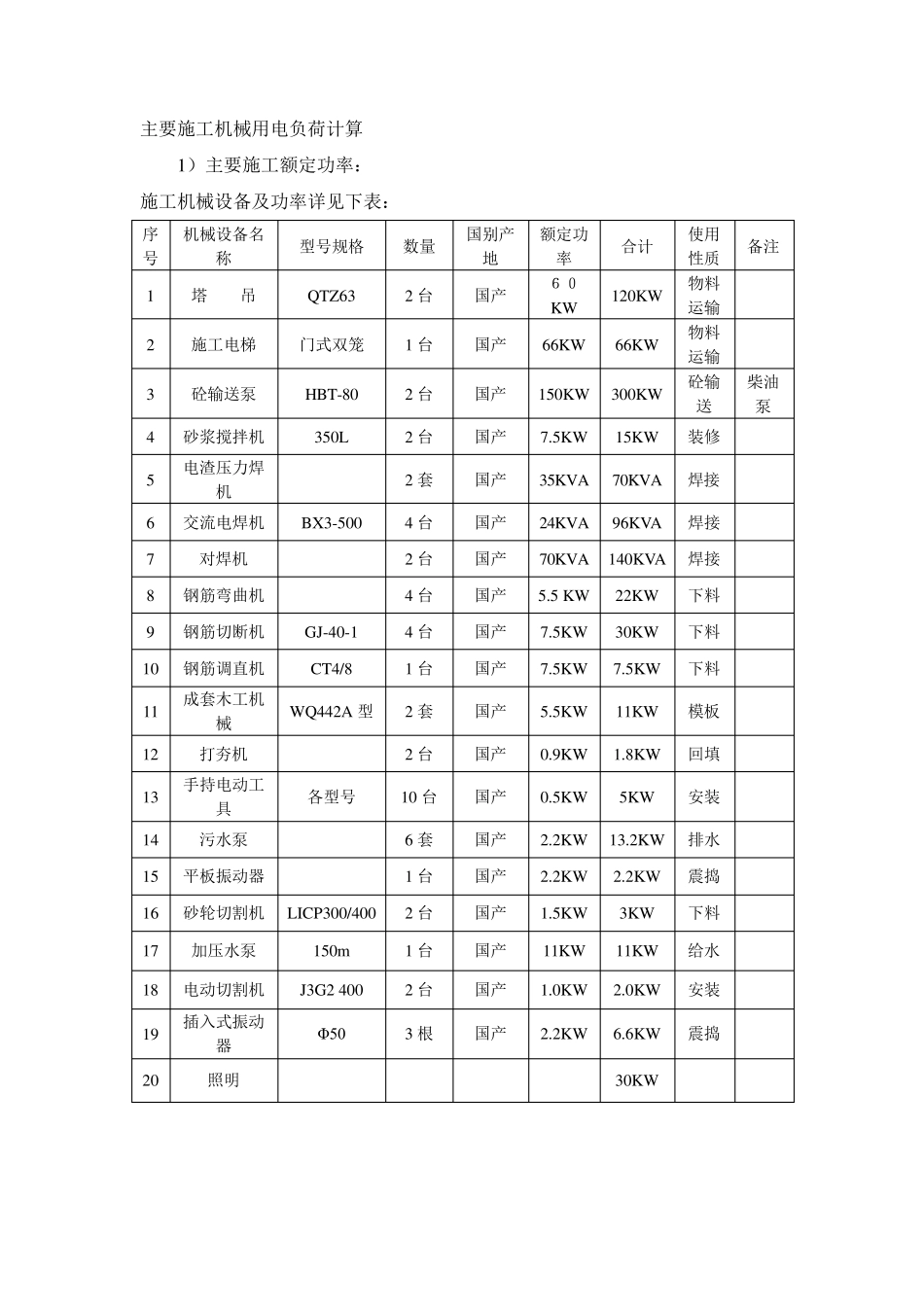

主要施工机械用电负荷计算 1）主要施工额定功率： 施工机械设备及功率详见下表： 序号 机械设备名称 型号规格 数量 国别产地 额定功率 合计 使用性质 备注 1 塔 吊 QTZ63 2 台 国产 ６０KW 120KW 物料运输 2 施工电梯 门式双笼 1 台 国产 66KW 66KW 物料运输 3 砼输送泵 HBT-80 2 台 国产 150KW 300KW 砼输送 柴油泵 4 砂浆搅拌机 350L 2 台 国产 7.5KW 15KW 装修 5 电渣压力焊机 2 套 国产 35KVA 70KVA 焊接 6 交流电焊机 BX3-500 4 台 国产 24KVA 96KVA 焊接 7 对焊机 2 台 国产 70KVA 140KVA 焊接 8 钢筋弯曲机 4 台 国产 5.5 KW 22KW 下料 9 钢筋切断机 GJ-40-1 4 台 国产 7.5KW 30KW 下料 10 钢筋调直机 CT4/8 1 台 国产 7.5KW 7.5KW 下料 11 成套木工机械 WQ442A 型 2 套 国产 5.5KW 11KW 模板 12 打夯机 2 台 国产 0.9KW 1.8KW 回填 13 手持电动工具 各型号 10 台 国产 0.5KW 5KW 安装 14 污水泵 6 套 国产 2.2KW 13.2KW 排水 15 平板振动器 1 台 国产 2.2KW 2.2KW 震捣 16 砂轮切割机 LICP300/400 2 台 国产 1.5KW 3KW 下料 17 加压水泵 150m 1 台 国产 11KW 11KW 给水 18 电动切割机 J3G2 400 2 台 国产 1.0KW 2.0KW 安装 19 插入式振动器 Φ 50 3 根 国产 2.2KW 6.6KW 震捣 20 照明 30KW 备注：根据施工进度安排，合理投入、退出设备，如：施工电梯安装时段现场已拆除一台塔吊,装饰阶段将会增加手持电动工具数量 ,同时钢筋设备将减少或停用等,因此计算总容量时考虑高峰期用电即可满足整个施工阶段。 2） 总用电容量计算： 根据《建筑施工手册》（中国建筑工业出版社）有关公式计算施工机械用电总负荷： P=1.05（K1×ΣP1/cosψ+ K2ΣP2+ K3ΣP3） 式中 P——供电设备总需要容量（KVA）； P1——电动机额定功率（KW）； P2——电焊机额定容量（KVA）； P3——照明容量（KW）； K1 取 0.6，K2 取 0.5，K3 取 0.8,K 取 0.7(同时需用系数) COSΦ—电动机的平均功率因数取 0.75(在施工现场最高为 0.75～0.78) K1 、K2 、K3—需要系数表 用电名称 数量 需要系数 K 数值 电动机 3～10 台 K1 0.7 11～30 台 0.6 30 台以上 0.5 电焊机 3～10 台 K2 0.6 10 台以上 0.5 照明 K3 0.8 3) 根...
