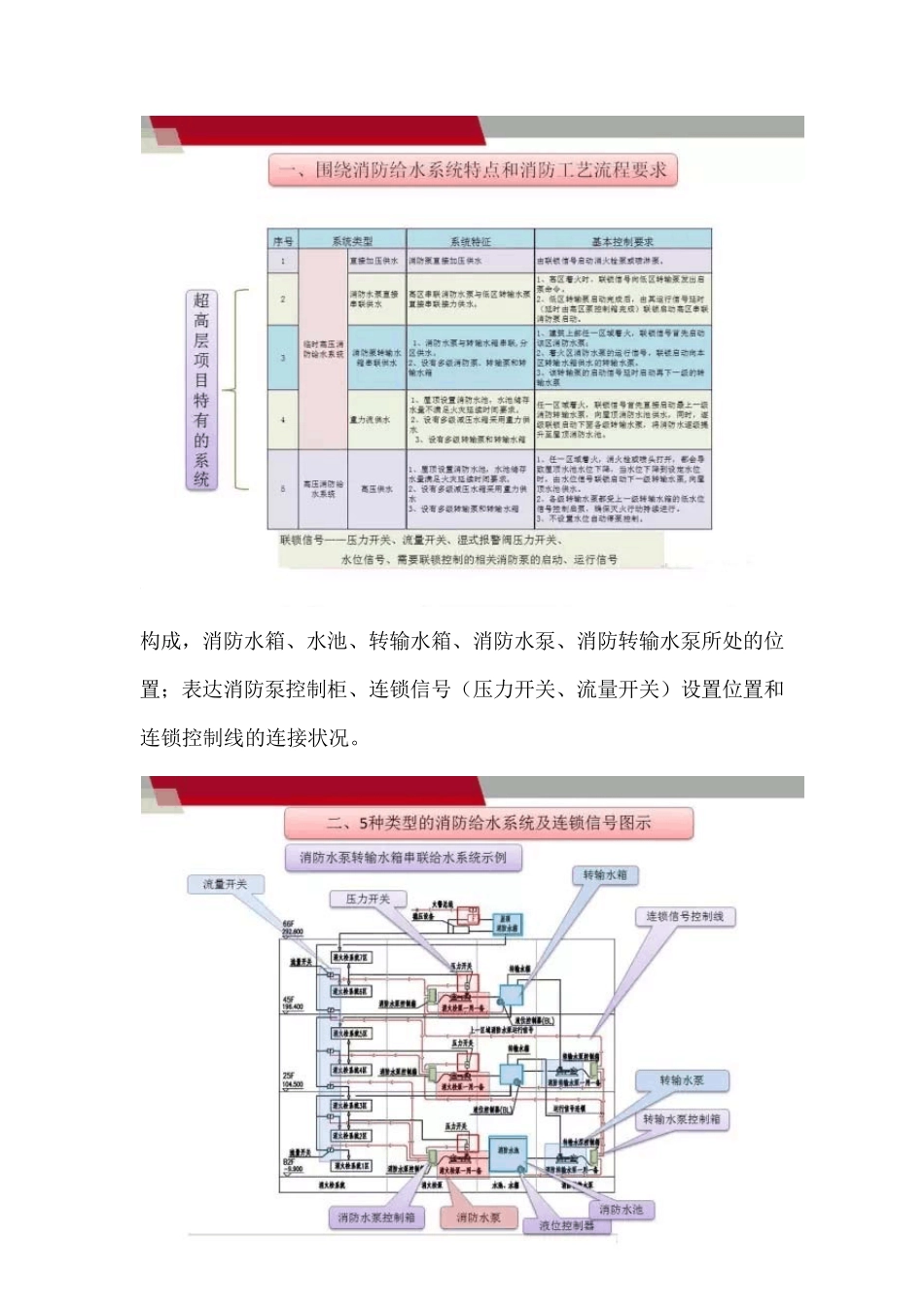

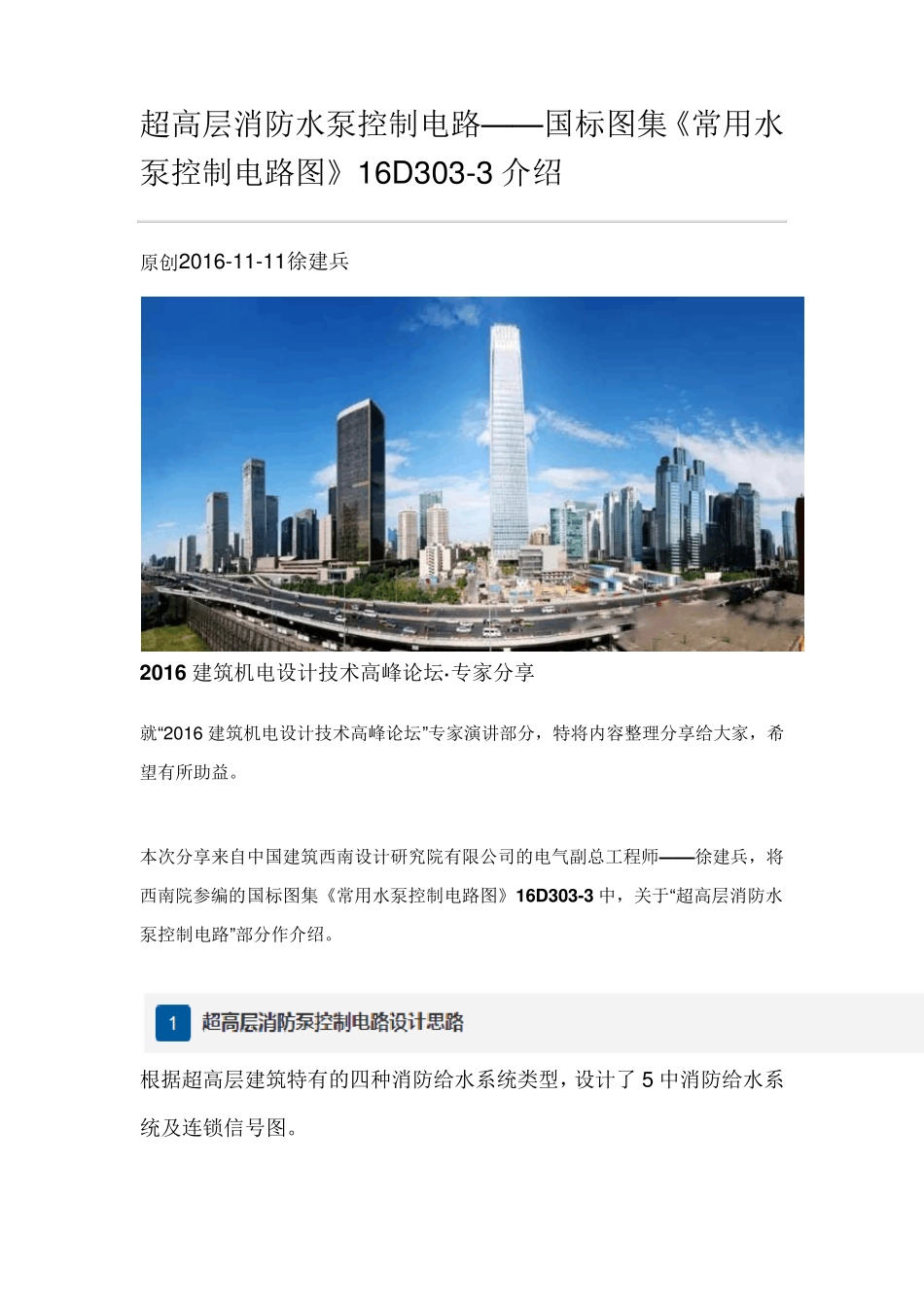

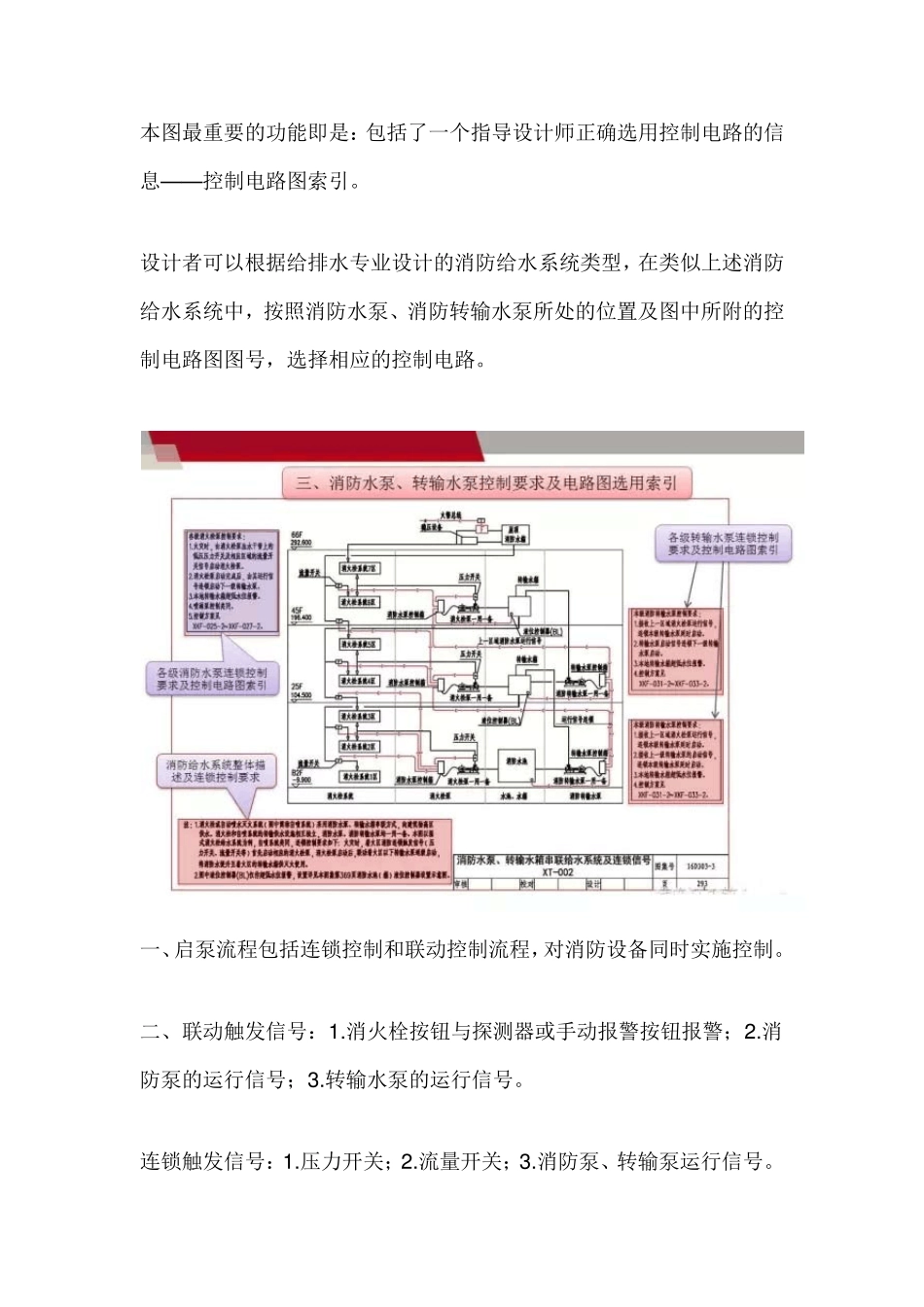

超高层消防水泵控制电路——国标图集《常用水泵控制电路图》16D303-3 介绍 原创2016-11-11徐建兵 2016 建筑机电设计技术高峰论坛·专家分享 就“2016 建筑机电设计技术高峰论坛”专家演讲部分，特将内容整理分享给大家，希望有所助益。 本次分享来自中国建筑西南设计研究院有限公司的电气副总工程师— — 徐建兵，将西南院参编的国标图集《常用水泵控制电路图》16D303-3 中，关于“超高层消防水泵控制电路”部分作介绍。 根据超高层建筑特有的四种消防给水系统类型，设计了 5 中消防给水系统及连锁信号图。 消防水泵转输水箱串联给水系统示例：形象地表达消防给水系统的系统构成，消防水箱、水池、转输水箱、消防水泵、消防转输水泵所处的位置；表达消防泵控制柜、连锁信号（压力开关、流量开关）设置位置和连锁控制线的连接状况。 本图最重要的功能即是：包括了一个指导设计师正确选用控制电路的信息— — 控制电路图索引。 设计者可以根据给排水专业设计的消防给水系统类型，在类似上述消防给水系统中，按照消防水泵、消防转输水泵所处的位置及图中所附的控制电路图图号，选择相应的控制电路。 一、启泵流程包括连锁控制和联动控制流程，对消防设备同时实施控制。 二、联动触发信号：1.消火栓按钮与探测器或手动报警按钮报警；2.消防泵的运行信号；3.转输水泵的运行信号。 连锁触发信号：1.压力开关；2.流量开关；3.消防泵、转输泵运行信号。 根据《火灾自动报警系统设计规范》GB 50116-2013，根据国标图示14X505-1 联动控制包括3 种控制。 连锁触发信号：压力开关、流量开关、湿式报警阀压力开关、水位信号、需要连锁控制的相关消防泵的启动、运行信号。 联动触发信号：两个独立报警触发装置报警信号“与”逻辑组合。 每台消防设备对应3 个DC 24V中间继电器，均设于消防设备控制箱内。避免现场消防工程公司乱拉乱接线。 点划线内的按钮设于消防手动盘；返回信号为无源触点；两用一备转输泵需要增加一个总线模块，确保两台转输工作泵与消火栓、喷淋系统的对应关系。 3示例一：具有输出连锁控制的消防水泵（一用一备）控制节点 示例二：消防水泵、转输水箱串联给水系统转输水泵（一用一备）信号回路控制节点 1. 转输泵就收的连锁控制信号：1）上一级转输泵的启动信号；2）上一区域消防泵的运行信号。 2. 启动信号同时作为输出的连锁信号启动下一级转输水泵。 图中输出信号应为 KA1,2 触点。 示例三：重...
