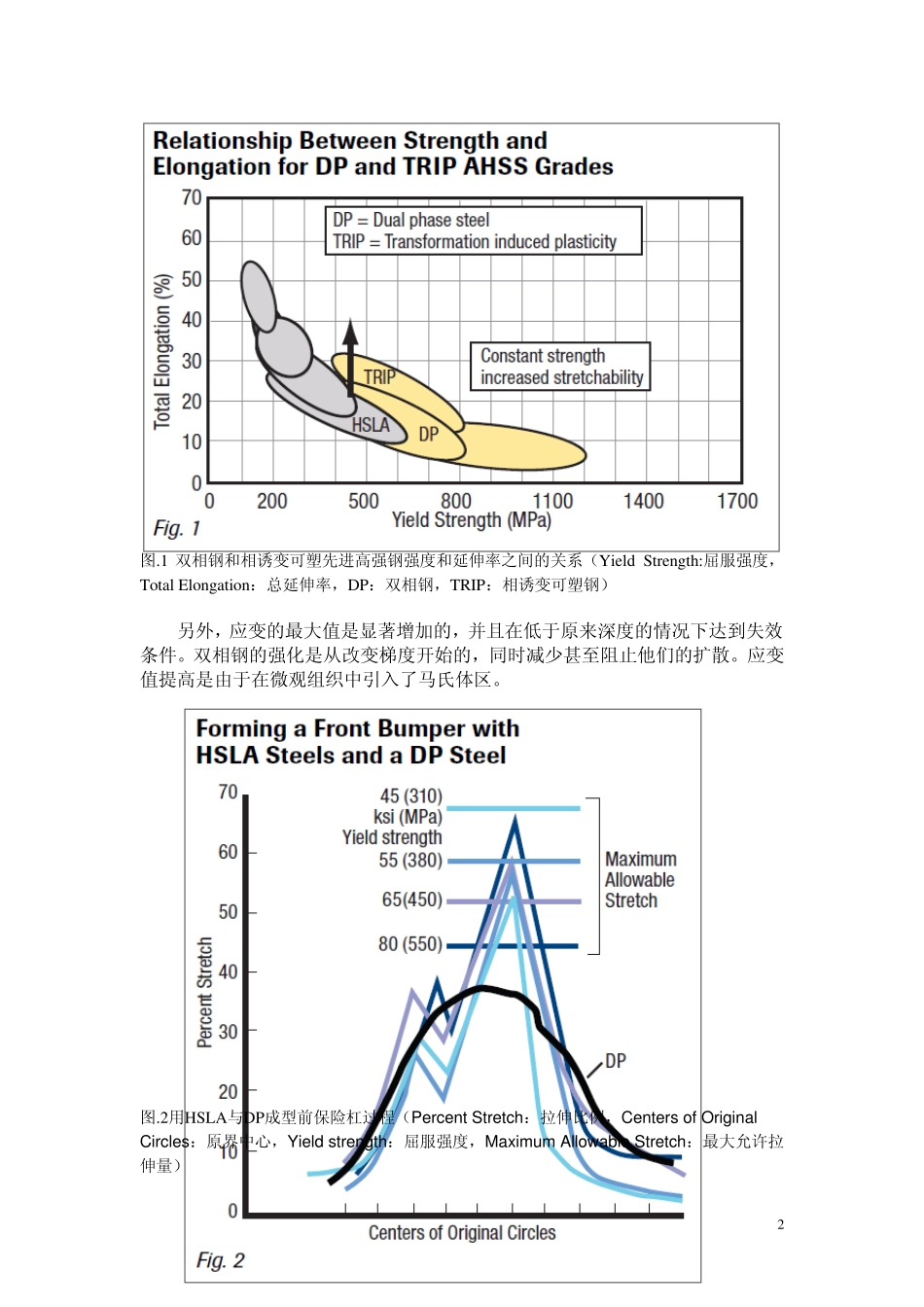

1 先进高强钢 解决对钢成形性增长的需求 斯图尔特—凯乐，彼得 1960 年以前，对于高强钢的要求是通过高碳钢或冷轧钢来满足的。这些增加强度的办法都是以牺牲材料的成形性为代价的。后来又出现了通过热加工过程而发展起来的高强度低合金钢（HSLA）。这种合金在保证更高强度的同时，使成形性最小程度的降低。这源于钢的成分的改善，包括更小的晶粒尺寸，用其他元素去换铁原子，或者加入其他元素，以此来改变其晶体结构。早期的高强度低合金钢，其最大屈服强度只有 30-50ksi, 新的高强度低合金钢，其屈服强度可以达到 110ksi。 （注：关于这些板材成型的信息，来自于下面的参考文献。即高强钢的成型，来自于《金属成型》2009 年四月刊） 现在，对于高强度钢有了更高的要求。具体包括： 1）通过减少钢板的厚度来实现减重的目的，随后再通过增加其屈服强度来补偿。通过结构分析，在保证板厚不变的同时，可以使钢板的屈服强度加倍。但是，随着板厚降低，屈服强度增加，板材的拉伸性能和弯曲性能会降低。 2）局部强化，这一点通常要求板材的成型方式从拉深成型转变为拉伸成型。考虑通过修剪，将其分成三个独立的且易于成型的部分，然后通过焊接将其连接起来。尝试将来自同一块板材的相同大小的部分，放入带有三个型腔的模具当中，在型腔之间没有粘结，使得板材可以流动并形成相邻的壁，这样成型模式就变为拉伸模式。随着强度的增加其拉伸性降低。 3）在那些易于发生严重局部变形的地方，高强度钢件应具有清晰的功能设计与特征线，这要求材料有更高的可拉伸性能。 AHSS或“新设计钢” 为了满足高强钢更高成型性的要求，钢材研究者们已经采取了一种全新的途径来增加钢材的强度。低强度钢和高强度低合金钢都只有单一的铁素体相—这是一种纯铁的微观结构，这种结构中碳含量很低。先进高强钢（AHSS）出了铁素体相外，还具有一个或多个微观相结构，诸如马氏体相，贝氏体相，还有残余奥氏体相。 普通高强钢等级可分为三种成型类型： 1）具有相同原始屈服强度和抗拉强度的钢，是根据钢的成型性的好坏决定了钢的级别。这种成型性的提高是总的延伸率对屈服强度的一种作用（图1）。对于材料的抗拉强度和加工硬化指数（n 次方）也可以画出类似的曲线。与相同强度的低合金高强钢相比，双相先进高强钢总延伸率的增长使得冲孔半径对厚度的比例减小。双相钢能够在高应力的位置极大的限制材料的变形（应变）局部化。这些应变梯度的差异非常大，这些差异...
