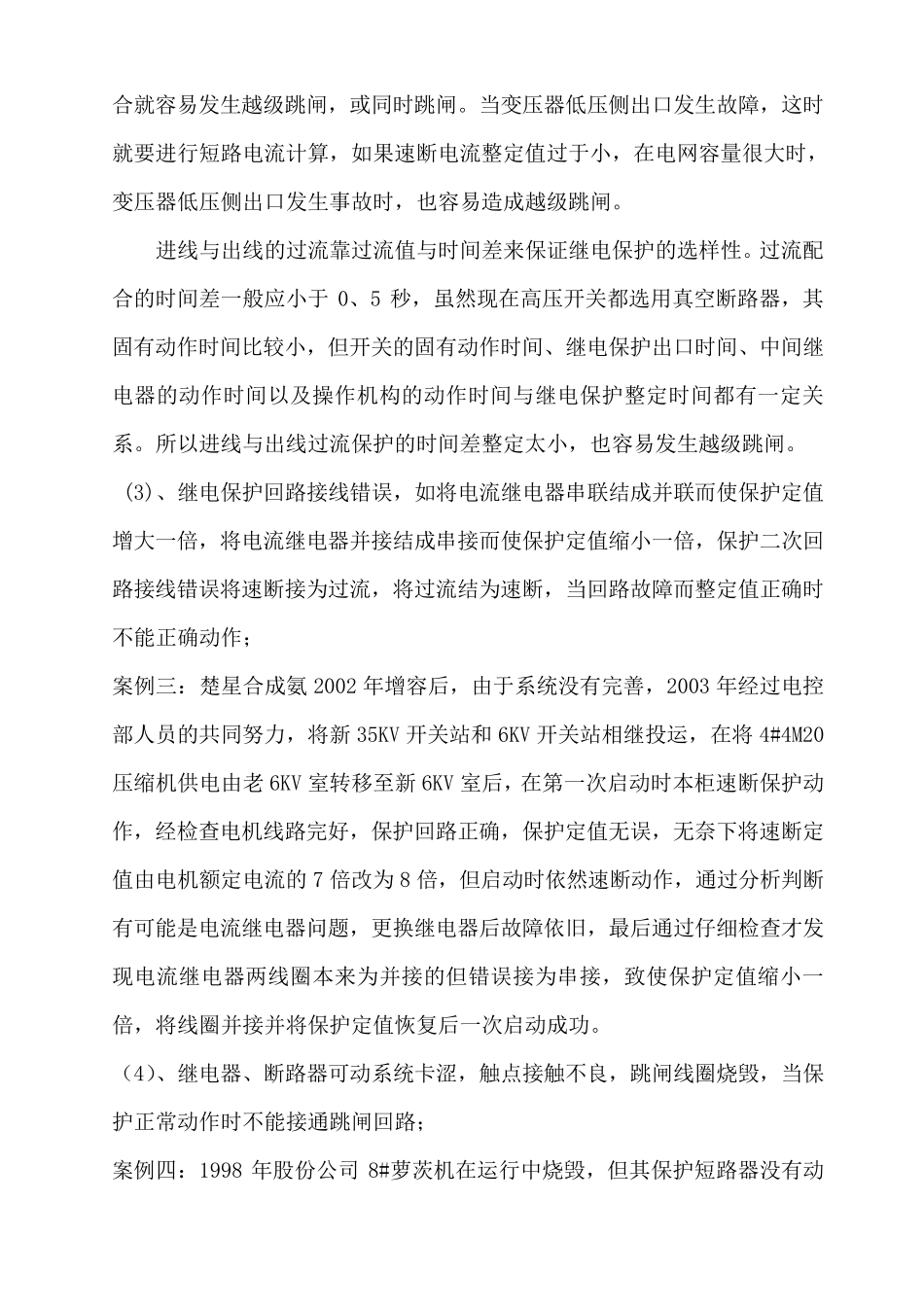

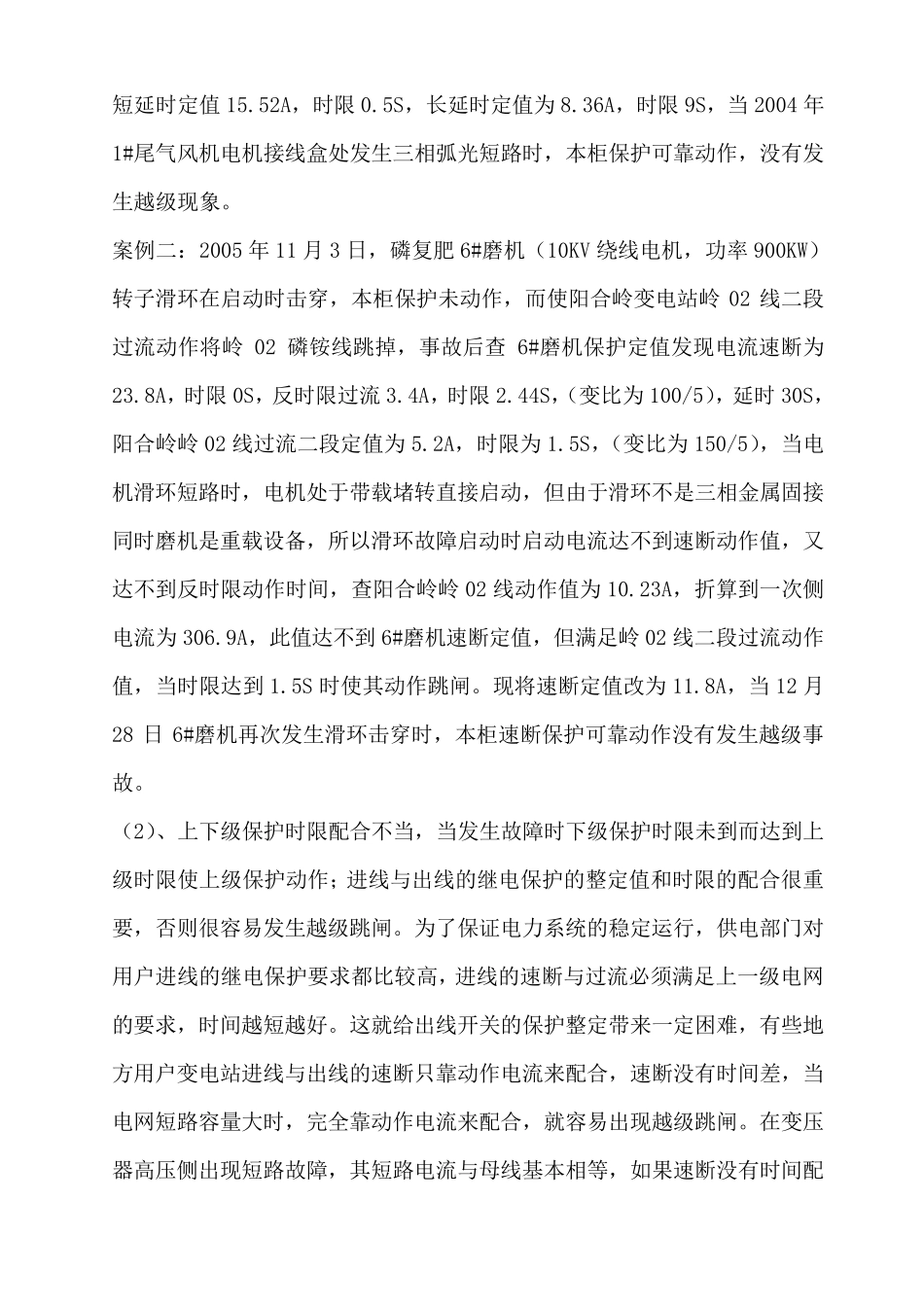

越级跳闸成因及防范对策探讨浅谈 继电保护是电力系统的重要组成部分，是保证电网安全稳定运行的重要手段。随着集团各公司电力系统的不断发展和电力系统故障对安全生产带来的巨大损失，对继电保护动作正确性的要求越来越高。作为专业管理和执行部门对保护定值的正确性、保护装置的可靠性及二次回路的完好性越来越重视，判断电力系统保护优劣的一个重要依据就是当电力系统故障时是否会发生越级跳闸，此次协会会议的主题就是探讨如何防止越级跳闸，就这个主题谈一下自己的肤浅的认识： 一、 越级跳闸的成因： 1、名词术语： 越级跳闸：是指电力系统故障时，应由保护整定优先跳闸的断路器来切除故障，但因故由其它断路器跳闸来切除故障，这样的跳闸行为称为越级跳闸。 2、越级跳闸的成因： （1）、保护定值整定不当，特别是上下级保护定值配合不当，当下级发生故障时本级保护不动作或上下级保护同时动作； 案例一：2002 年10 月楚星硫磺制酸10KV 站2000KW 主风机在启 动过 程 中 因热 变 电阻 柜 多 次启 动后 水 阻 沸 腾 而 发生三 相 短 路，主风机出 线 柜 和10KV 进线 柜 同时跳闸，至 使 磷 复 肥 系统断电停 车 。事 故后 经 查 ，主风机出 线 柜 差 动速 断整定为16.88A，时限 0S，（变 比 为200/5），折 算 到 一次侧 电流 为675.2A；一段进 线 柜 速 断整定值为17.32A，时限 为0S，（变 比 为1000/5），折 算 到 一次侧 电流 为3464A，而 装置上的故障电流 记 录 为10.23KA，所 以 当馈 出 线 发生故障时两 级保护同时动作。现 将 进 线 柜 速 断保护改 为49.34A，时限 0.3S，短延时定值15.52A，时限0.5S，长延时定值为8.36A，时限9S，当2004 年1#尾气风机电机接线盒处发生三相弧光短路时，本柜保护可靠动作，没有发生越级现象。 案例二：2005 年11 月3 日，磷复肥6#磨机（10KV 绕线电机，功率900KW）转子滑环在启动时击穿，本柜保护未动作，而使阳合岭变电站岭02 线二段过流动作将岭02 磷铵线跳掉，事故后查6#磨机保护定值发现电流速断为23.8A，时限0S，反时限过流3.4A，时限2.44S，（变比为100/5），延时30S，阳合岭岭02 线过流二段定值为5.2A，时限为1.5S，（变比为150/5），当电机滑环短路时，电机处于带载堵转直接启动，但由于滑环不是三相金属固接同时磨机是重载设备，所以滑环故障启动时启动电流达不到速断动作值，又达不到反...
