距离保护的振荡闭锁VIP免费

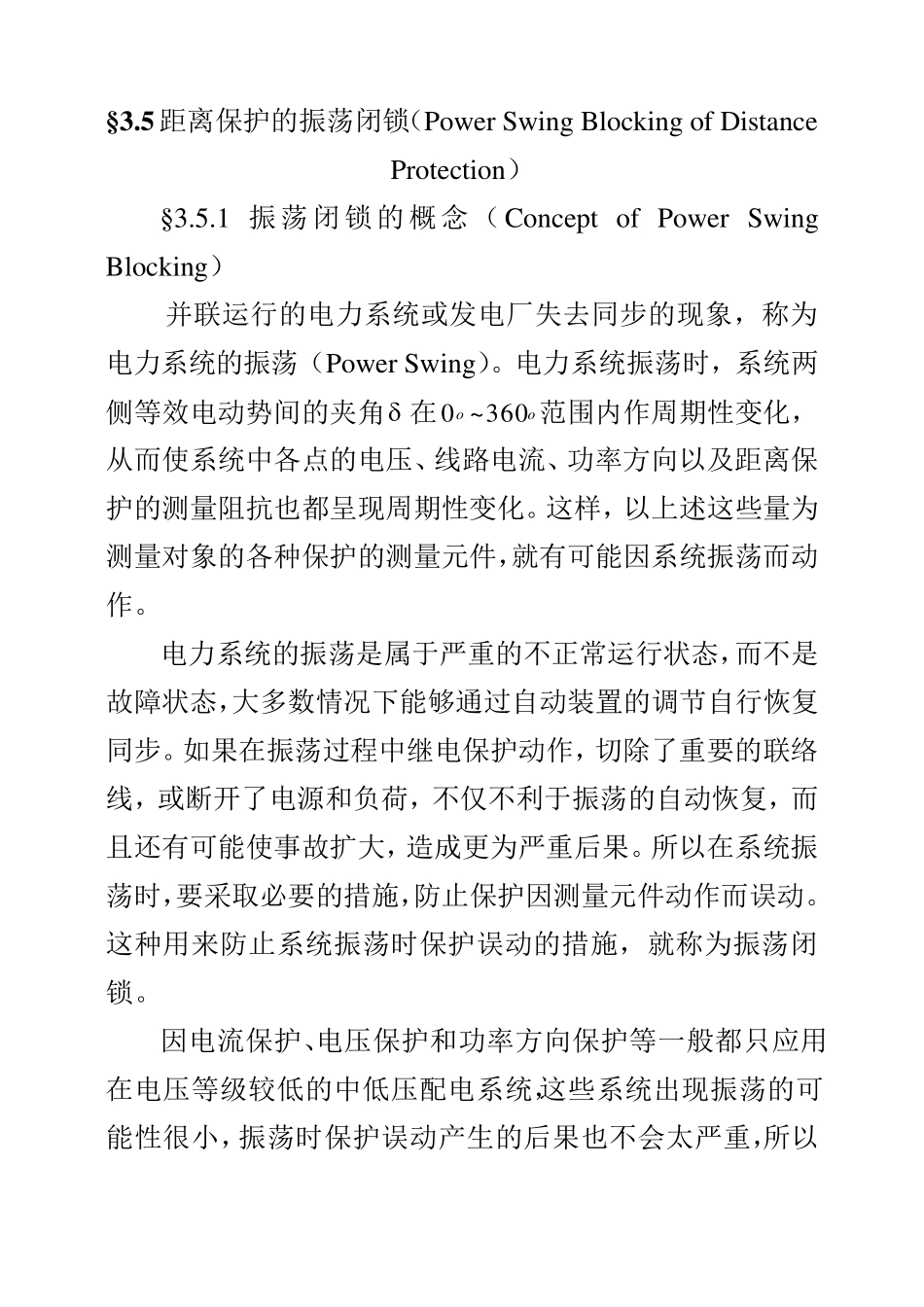

距离保护的振荡闭锁_第1页
1/22

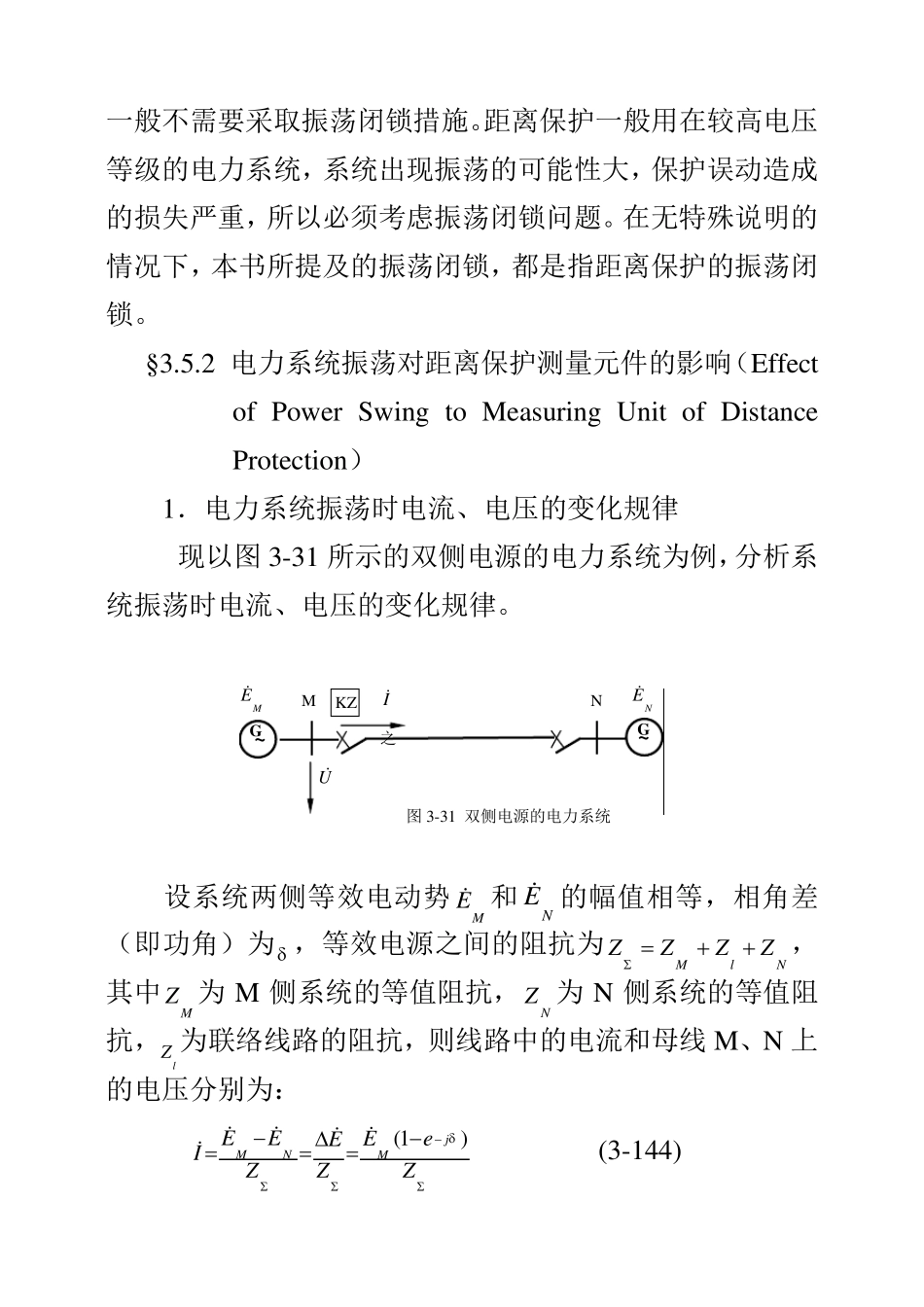

距离保护的振荡闭锁_第2页
2/22
距离保护的振荡闭锁_第3页
3/22
§ 3 .5 距离保护的振荡闭锁(Power Swing Blocking of Distance Protection) §3.5.1 振荡闭锁的概念(Concept of Power Swing Blocking) 并联运行的电力系统或发电厂失去同步的现象,称为电力系统的振荡(Power Swing)。电力系统振荡时,系统两侧等效电动势间的夹角 在 oo360~0范围内作周期性变化,从而使系统中各点的电压、线路电流、功率方向以及距离保护的测量阻抗也都呈现周期性变化。这样,以上述这些量为测量对象的各种保护的测量元件,就有可能因系统振荡而动作。 电力系统的振荡是属于严重的不正常运行状态,而不是故障状态,大多数情况下能够通过自动装置的调节自行恢复同步。如果在振荡过程中继电保护动作,切除了重要的联络线,或断开了电源和负荷,不仅不利于振荡的自动恢复,而且还有可能使事故扩大,造成更为严重后果。所以在系统振荡时,要采取必要的措施,防止保护因测量元件动作而误动。这种用来防止系统振荡时保护误动的措施,就称为振荡闭锁。 因电流保护、电压保护和功率方向保护等一般都只应用在电压等级较低的中低压配电系统,这些系统出现振荡的可能性很小,振荡时保护误动产生的后果也不会太严重,所以 一般不需要采取振荡闭锁措施。距离保护一般用在较高电压等级的电力系统,系统出现振荡的可能性大,保护误动造成的损失严重,所以必须考虑振荡闭锁问题。在无特殊说明的情况下,本书所提及的振荡闭锁,都是指距离保护的振荡闭锁。 §3.5.2 电力系统振荡对距离保护测量元件的影响(Effect of Power Swing to Measuring Unit of Distance Protection) 1.电力系统振荡时电流、电压的变化规律 现以图 3-31 所示的双侧电源的电力系统为例,分析系统振荡时电流、电压的变化规律。 设系统两侧等效电动势ME 和NE 的幅值相等,相角差(即功角)为 ,等效电源之间的阻抗为NlMZZZZ,其中MZ 为 M 侧系统的等值阻抗,NZ 为 N 侧系统的等值阻抗,lZ 为联络线路的阻抗,则线路中的电流和母线 M、N 上的电压分别为: ZeEZEZEEIjMNM)1( (3-144) KZ N U I之 G ~ G ~ 图 3-31 双侧电源的电力系统 ME M NE MMMZIEU (3-145) NNNZIEU (3-146) 它们之间的相位关系如图3-32(a)所示。以ME 为参考相量,当δ 在 0o~360o 范围内变化时,相当于NE 相量在 0o~360o 范围...
