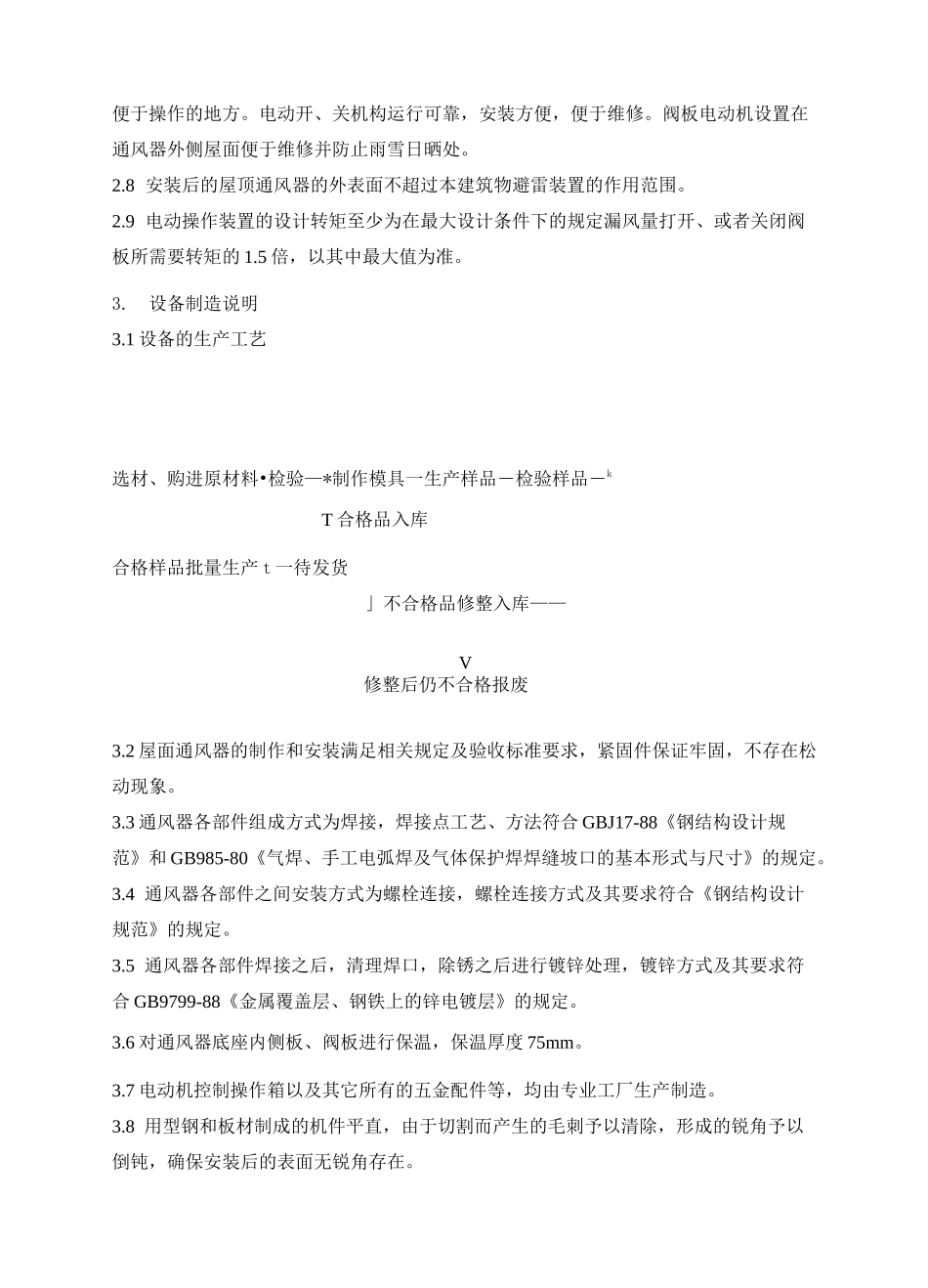

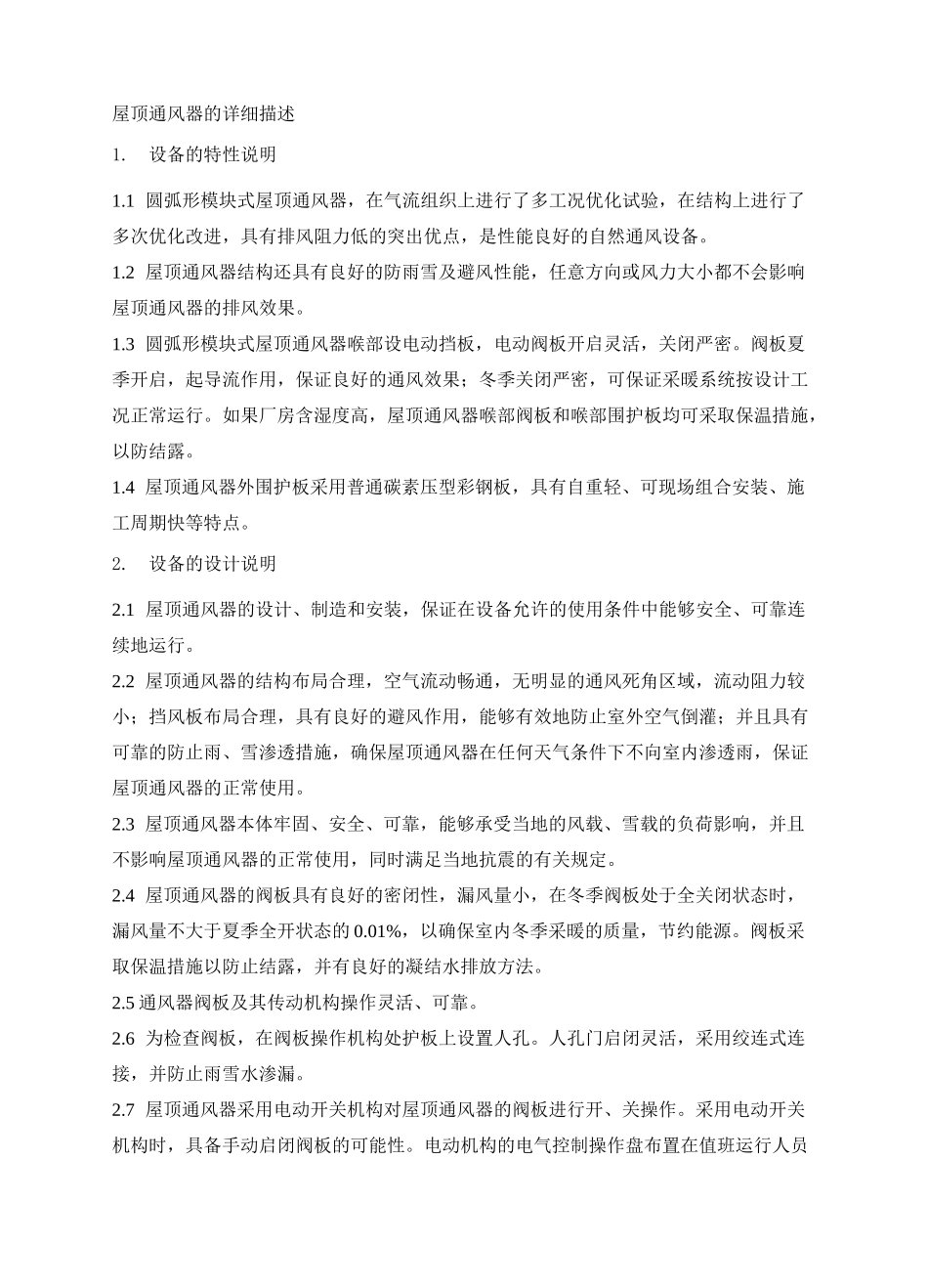

屋顶通风器的详细描述1.设备的特性说明1.1 圆弧形模块式屋顶通风器，在气流组织上进行了多工况优化试验，在结构上进行了多次优化改进，具有排风阻力低的突出优点，是性能良好的自然通风设备。1.2 屋顶通风器结构还具有良好的防雨雪及避风性能，任意方向或风力大小都不会影响屋顶通风器的排风效果。1.3 圆弧形模块式屋顶通风器喉部设电动挡板，电动阀板开启灵活，关闭严密。阀板夏季开启，起导流作用，保证良好的通风效果；冬季关闭严密，可保证采暖系统按设计工况正常运行。如果厂房含湿度高，屋顶通风器喉部阀板和喉部围护板均可采取保温措施，以防结露。1.4 屋顶通风器外围护板采用普通碳素压型彩钢板，具有自重轻、可现场组合安装、施工周期快等特点。2.设备的设计说明2.1 屋顶通风器的设计、制造和安装，保证在设备允许的使用条件中能够安全、可靠连续地运行。2.2 屋顶通风器的结构布局合理，空气流动畅通，无明显的通风死角区域，流动阻力较小；挡风板布局合理，具有良好的避风作用，能够有效地防止室外空气倒灌；并且具有可靠的防止雨、雪渗透措施，确保屋顶通风器在任何天气条件下不向室内渗透雨，保证屋顶通风器的正常使用。2.3 屋顶通风器本体牢固、安全、可靠，能够承受当地的风载、雪载的负荷影响，并且不影响屋顶通风器的正常使用，同时满足当地抗震的有关规定。2.4 屋顶通风器的阀板具有良好的密闭性，漏风量小，在冬季阀板处于全关闭状态时，漏风量不大于夏季全开状态的 0.01%，以确保室内冬季采暖的质量，节约能源。阀板采取保温措施以防止结露，并有良好的凝结水排放方法。2.5 通风器阀板及其传动机构操作灵活、可靠。2.6 为检查阀板，在阀板操作机构处护板上设置人孔。人孔门启闭灵活，采用绞连式连接，并防止雨雪水渗漏。2.7 屋顶通风器采用电动开关机构对屋顶通风器的阀板进行开、关操作。采用电动开关机构时，具备手动启闭阀板的可能性。电动机构的电气控制操作盘布置在值班运行人员便于操作的地方。电动开、关机构运行可靠，安装方便，便于维修。阀板电动机设置在通风器外侧屋面便于维修并防止雨雪日晒处。2.8 安装后的屋顶通风器的外表面不超过本建筑物避雷装置的作用范围。2.9 电动操作装置的设计转矩至少为在最大设计条件下的规定漏风量打开、或者关闭阀板所需要转矩的 1.5 倍，以其中最大值为准。3.设备制造说明3.1 设备的生产工艺选材、购进原材料•检验—*制作模具一生产样品―检验样品―kT 合格品入...
