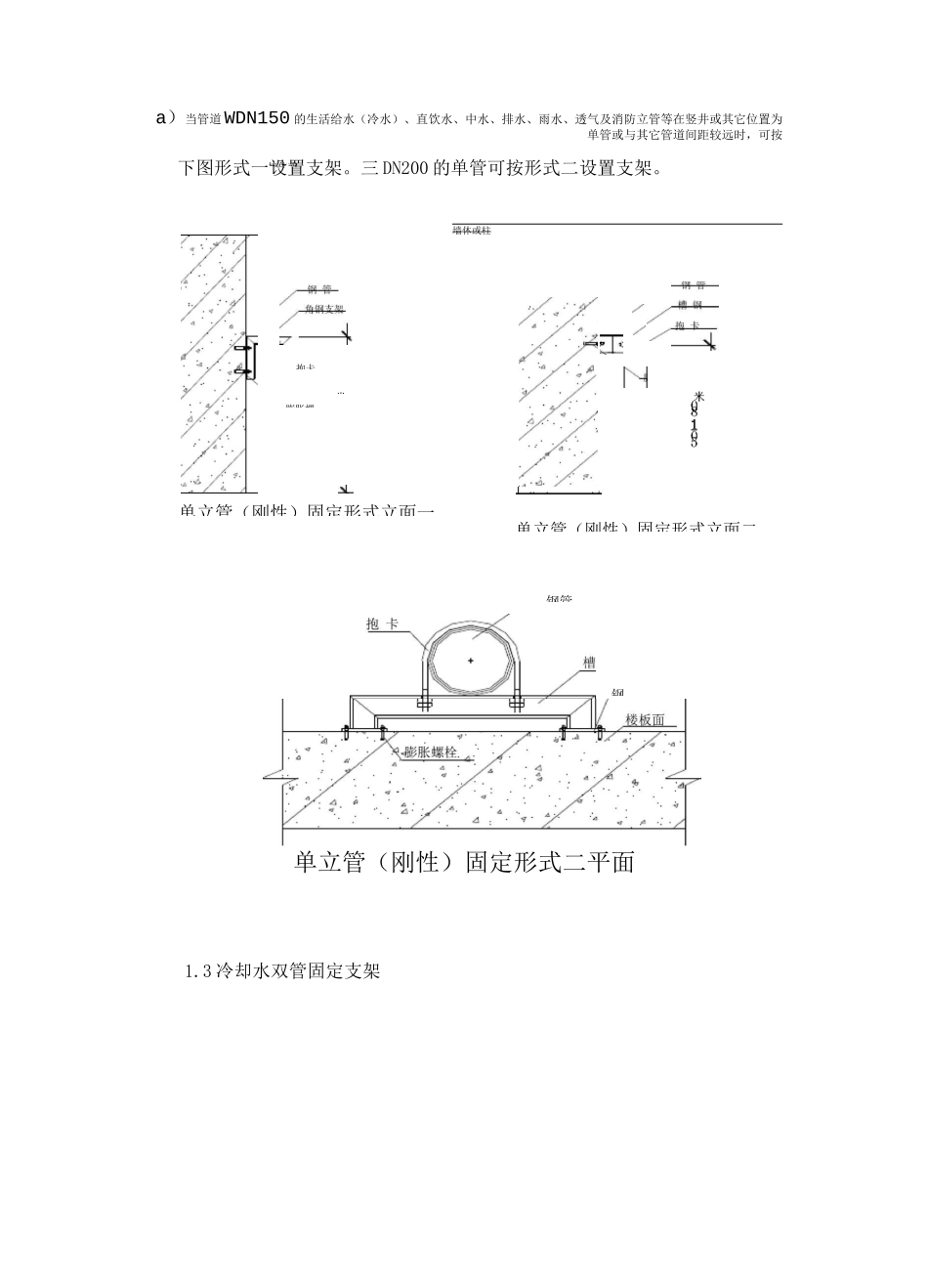

管道支架制作安装31 立管支架固定形式1.1 成排支架固定形式；◊生活给水（冷水）、直饮水、中水、排水、雨水、透气及消防立管a:^板一管井固定支架大样图等几乎没有位移，可采用常规支架固定形式，详图如下：◊立管的底部和各层管道分支水平管处应设置固定支架。◊支架的间距按 3-3.9 米考虑（根据层高）。楼层三 5 米左右应考虑两个支架并均称安装。◊排水（机制铸铁）中水源水管、铜管应单独考虑支架间距的设置。在综合支架之间增加活动支架。1.2 单立管固定；墙体或单立管（刚性）固定形式立面一单立管（刚性）固定形式立面二a）当管道WDN150 的生活给水（冷水）、直饮水、中水、排水、雨水、透气及消防立管等在竖井或其它位置为单管或与其它管道间距较远时，可按下图形式一设置支架。三 DN200 的单管可按形式二设置支架。墙休或柱单立管（刚性）固定形式二平面1.3 冷却水双管固定支架膨胀螺抱卡米钢管钢预留套由于冷却水立管管径较大（DN600、DN700）,立管按设计给出的支架配重为 7t,负载相当大（在专项冷却水管道技术交底中做具体型钢参数确定）。为了保证管道和结构的安全性；支架必须满足配重要求。见下图；•冷却水立管固定支架为 4 处，顶层立管末端应设置一处固定支架,固定支架分别设置在 F2 层、9 层、24、屋顶设备一层。水平导管在暖通图纸中相应接立管的部位应设置固定支架。•除立管上的固定支架，其它导向、活动支架可采用常规的双“U”扁钢卡或圆钢抱卡和槽钢的形式见下图；钢管扁钢管卡结构楼板安装后封堵层冷却水立管穿楼板活动支架立面rr膨胀螺逊槽钢冷却水立管穿楼板固定支架平预留套安装后封堵层冷却水立管穿楼板固定支架立面结构楼板焊接槽钢钢板冷却水立管穿楼板活动支架平面1.4 水平管支吊架的形式♦穿吊型；吊架安装在楼板上，吊杆贯穿楼板，适用于公称直径200-300mm的管道。安装时必须在楼板面层施工前钻孔安装。本工所示；螺母——焊接-2 接点大样立面-♦锚固型；吊架根部用膨胀螺栓锚固在楼板上，适用于DN15-DN150mm 有坡度要求的管道。内胀♦管卡；1）单扁钢管卡；适用于公称直径 15-300mm 水平钢管安装。管卡承受的质量，公称直径 15-100mm 的为 3 米，公称直径 125-300mm 为 6 米。铜管应按设计要求间距设置支吊架，“W”接口机制铸铁管应按厂家技术资料要求进行设置支吊架。2）圆钢管卡；下图适用与 15-700mm 固定水平钢管及立管安装。水平管道计算的间距，公称直径 15-100mm 的...
