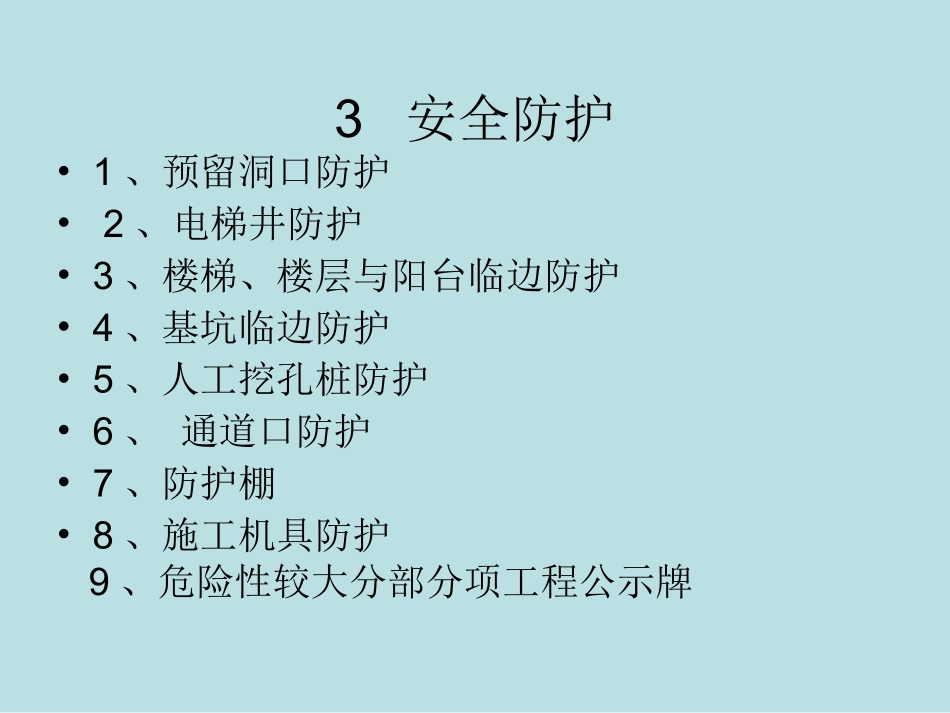

3安全防护•1、预留洞口防护•2、电梯井防护•3、楼梯、楼层与阳台临边防护•4、基坑临边防护•5、人工挖孔桩防护•6、通道口防护•7、防护棚•8、施工机具防护9、危险性较大分部分项工程公示牌3安全防护3.1预留洞口防护3.1.1防护要求一、楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖没，盖板应能防止挪动移动。二、楼板面等处边长为250～500mm的洞口，安装预制构件时的洞口以及缺件临时形成的洞口，可用木板做盖板，盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置的措施。500mm以下的洞口防护三、边长为500～1500mm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹芭或脚手板。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm。500～1500mm的洞口防护（单位：mm）500～1500mm的洞口防护实物图1500mm～3000mm的洞口防护实物图四、边长在1500mm以上的洞口，四周设防护栏杆，洞口下张设安全平网。1500mm～3000mm的洞口防护（单位：mm）3.1.2防护栏杆一、防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.2m，下杆离地高度为0.6m。坡度大于1：22的屋面，防护栏杆应高1.5m；栏杆立柱间距≤2m。二、防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。挡脚板如有孔眼，不应大于25mm。板下边距离底面的空隙不应大于10mm。、防护栏杆必须涂刷红白相间油漆，间隔300～400mm，间隔一致。防护栏杆示意图（单位：mm）防护栏杆实物图3.2电梯井防护3.2.1防护门电梯井口防护门示意图（单位：mm）电梯井口防护门实物图说明：1、电梯井口除设置固定栅门或活动栅门外（门栅网格的间距不应大于150mm），下部还应设置180mm高的挡脚板。防护门表面涂红白相间油漆。2、电梯井内不得倾倒垃圾。3、施工层应搭设操作平台，并满铺脚手板。平台与井壁间隙不大于100mm。3.2.2电梯井内防护电梯井垂直防护示意图说明：1、电梯井垂直防护可采用搭设内架每层满铺脚手板进行防护，也可不超过10m设置一道水平安全网防护。2、电梯井内脚手架应设置之字撑，水平杆要顶到主体结构上，并根据设计方案采取钢丝绳卸荷等措施。3、采用水平安全网防护时，安全网四周距主体结构的间隙≤100mm。3.3楼梯、楼层与阳台临边防护说明：1、楼梯及阳台临边防护采用Φ48x3.5钢管搭设，内侧设密目安全网或下部设180mm高挡脚板。楼层与阳台防护示意图（单位：mm）楼梯防护示意图（单位：mm）楼梯防护实景图一楼梯防护实景图二楼层与阳台防护实景图三楼层与阳台防护实景图四3.4基坑临边防护立面示意图（单位：mm）断面示意图（单位：mm）说明：1、深度超过2m的基坑均要设置临边防护措施；2、施工现场通道附近的临边防护栏杆，除设置安全警示牌外，夜间尚需设置红灯警示。3.5人工挖孔桩3.5.1采用人工挖孔桩时，应符合以下规定：一、由建设单位会同勘察设计单位向县级以上建设行政主管部门提出书面申请和相关资料（含可行性报告）；二、施工单位向建设工程施工安全监督机构报监时，须附上挖孔桩专项施工方案和紧急情况应急处理措施，以及施工人员的意外伤害保险保单凭证，该方案由施工企业根据工程实际和现行相关施工规范、操作规程、工程建设标准强制性条文等编制，详细列明施工安全的各项措施、教育、检查制度以及施工机具清单等；三、监理单位必须编写专项监理方案，并严格实行旁站监理；四、建设、勘察、设计、施工、监理等有关责任单位（部门）必须承担因挖孔桩施工对周边环境影响而产生一切未能预见风险的相应责任。3.5.2人工挖孔桩的设计和施工必须符合下列要求：一、护壁必须由设计单位设计，护壁厚度不得小于150mm；护壁混凝土强度等级不得低于C20；护壁高出地面不少于200mm。二、采用混凝土护壁时，每天掘进深度不得大于1m。三、护壁混凝土不得人工拌合，每节护壁均须由监理单位验收。四、孔内作业时，上下井必须有可靠安全保障措施，严禁乘坐吊桶上下。须配备通讯设备（如对讲机）保证上下通讯畅顺。施工中应有可靠通风措施，同时应配备有毒气体检验检测仪器，定时进行气体检测。五、禁止孔内边抽水边作...
