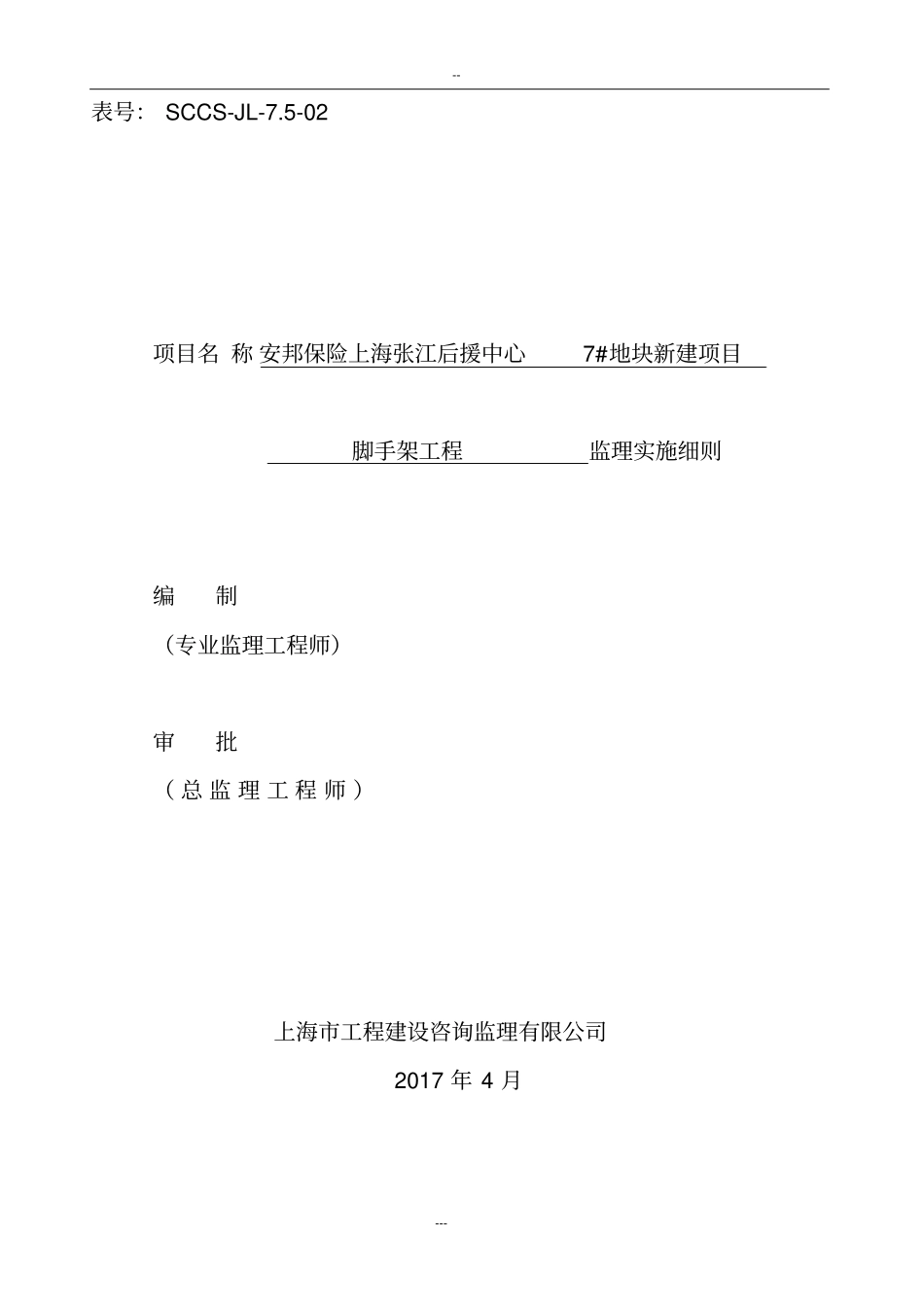

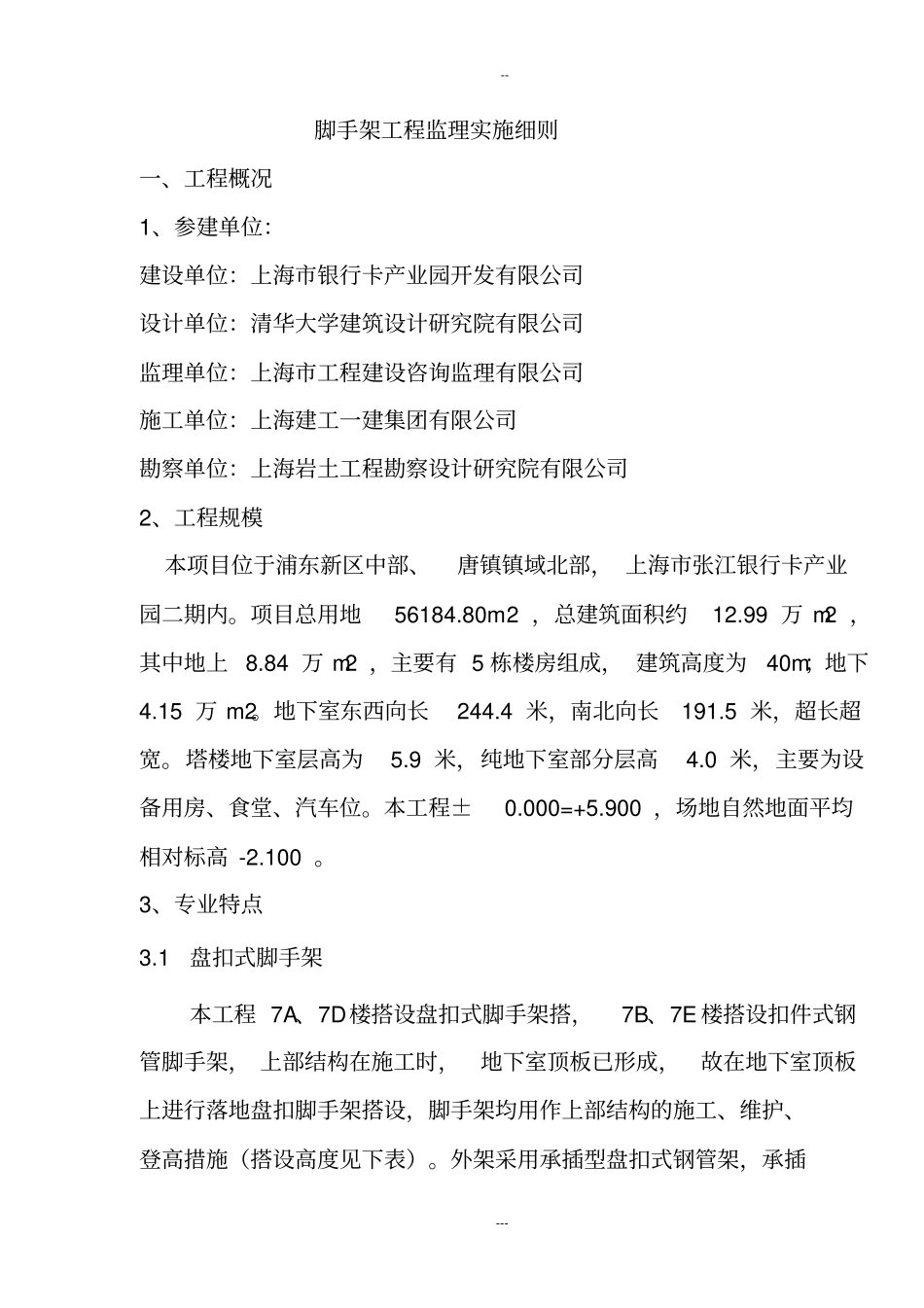

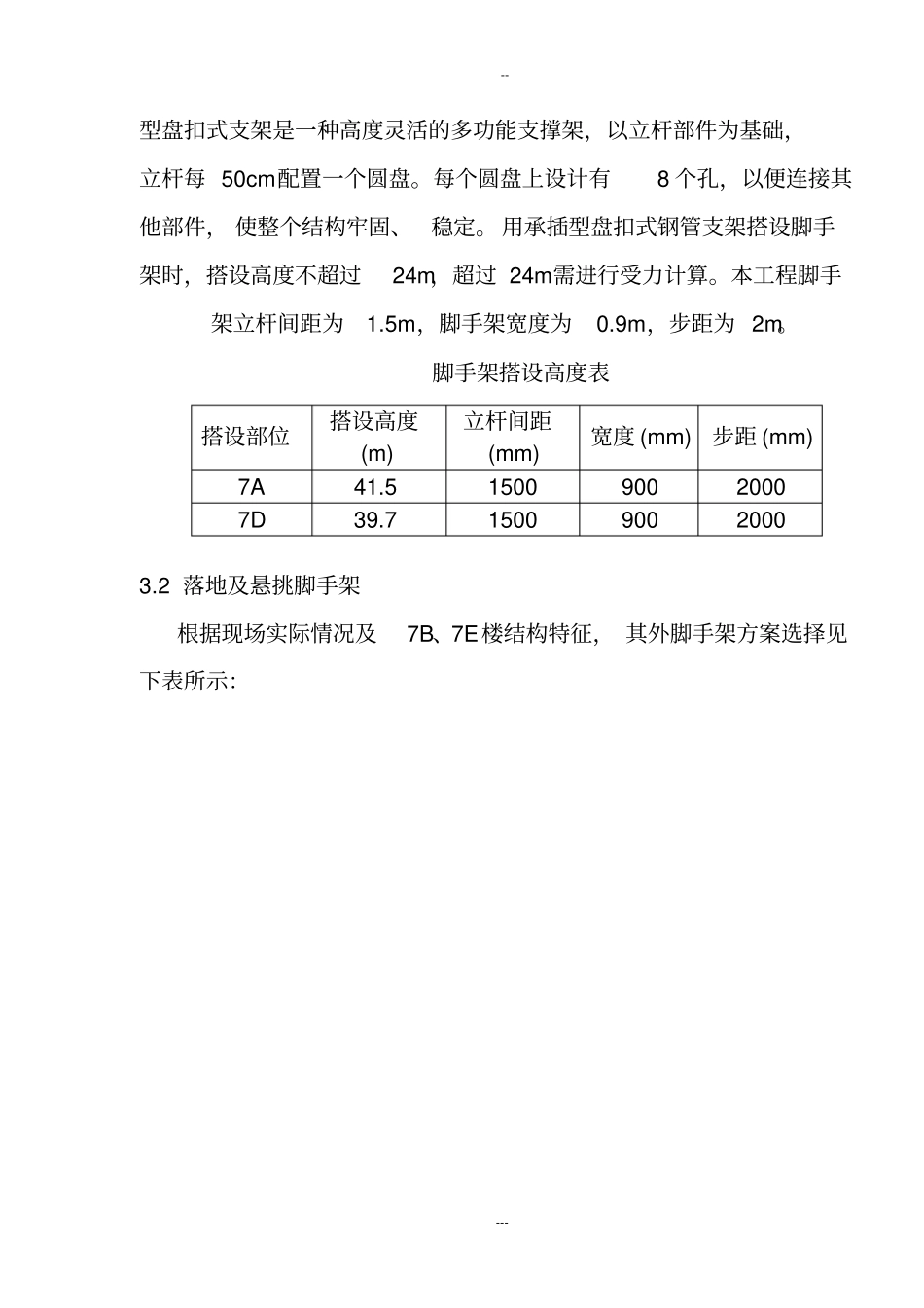

-- --- 表号： SCCS-JL-7.5-02 项目名 称 安邦保险上海张江后援中心7#地块新建项目脚手架工程监理实施细则编制（专业监理工程师）审批（ 总 监 理 工 程 师 ）上海市工程建设咨询监理有限公司2017 年 4 月-- --- 脚手架工程监理实施细则一、工程概况1、参建单位：建设单位：上海市银行卡产业园开发有限公司设计单位：清华大学建筑设计研究院有限公司监理单位：上海市工程建设咨询监理有限公司施工单位：上海建工一建集团有限公司勘察单位：上海岩土工程勘察设计研究院有限公司2、工程规模本项目位于浦东新区中部、唐镇镇域北部， 上海市张江银行卡产业园二期内。项目总用地56184.80m2 ，总建筑面积约12.99 万 m2 ，其中地上 8.84 万 m2 ，主要有 5 栋楼房组成， 建筑高度为40m；地下4.15 万 m2。地下室东西向长244.4 米，南北向长191.5 米，超长超宽。塔楼地下室层高为5.9 米，纯地下室部分层高4.0 米，主要为设备用房、食堂、汽车位。本工程±0.000=+5.900 ，场地自然地面平均相对标高 -2.100 。3、专业特点3.1 盘扣式脚手架本工程 7A、7D楼搭设盘扣式脚手架搭，7B、7E 楼搭设扣件式钢管脚手架， 上部结构在施工时，地下室顶板已形成，故在地下室顶板上进行落地盘扣脚手架搭设，脚手架均用作上部结构的施工、维护、登高措施（搭设高度见下表）。外架采用承插型盘扣式钢管架，承插-- --- 型盘扣式支架是一种高度灵活的多功能支撑架，以立杆部件为基础，立杆每 50cm配置一个圆盘。每个圆盘上设计有8 个孔，以便连接其他部件， 使整个结构牢固、稳定。 用承插型盘扣式钢管支架搭设脚手架时，搭设高度不超过24m，超过 24m需进行受力计算。本工程脚手架立杆间距为1.5m，脚手架宽度为0.9m，步距为 2m。脚手架搭设高度表搭设部位搭设高度(m) 立杆间距(mm) 宽度 (mm) 步距 (mm) 7A 41.5 1500 900 2000 7D 39.7 1500 900 2000 3.2 落地及悬挑脚手架根据现场实际情况及7B、7E楼结构特征， 其外脚手架方案选择见下表所示：-- --- 楼层脚手类型搭设范围主要参数7B 落地式双立杆脚手架东西侧脚手架布置：车库顶 -1.900 m ～39.3m，搭设高度约 41.2m，双立杆设置18m。立杆纵距 1.5m，横距1.05m；大横杆步距 1.8m，大横杆设置在立杆内侧；纵向扫地杆距立杆底端200mm，横向扫地杆紧靠纵向扫地杆下方布置；内排 立 杆 距 墙 面300mm；剪刀撑连续设置；每步扶手 栏 杆 设 ...
