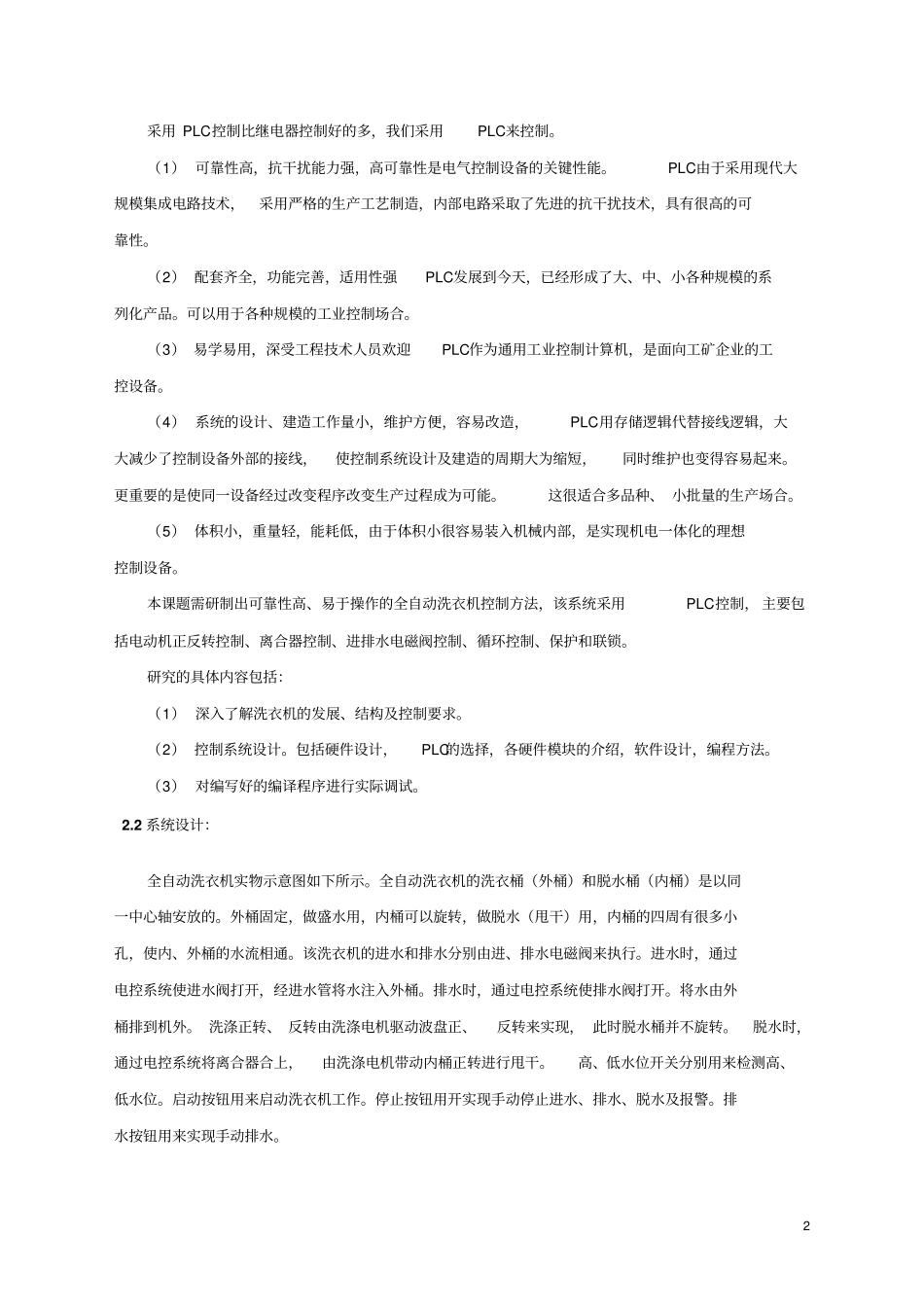

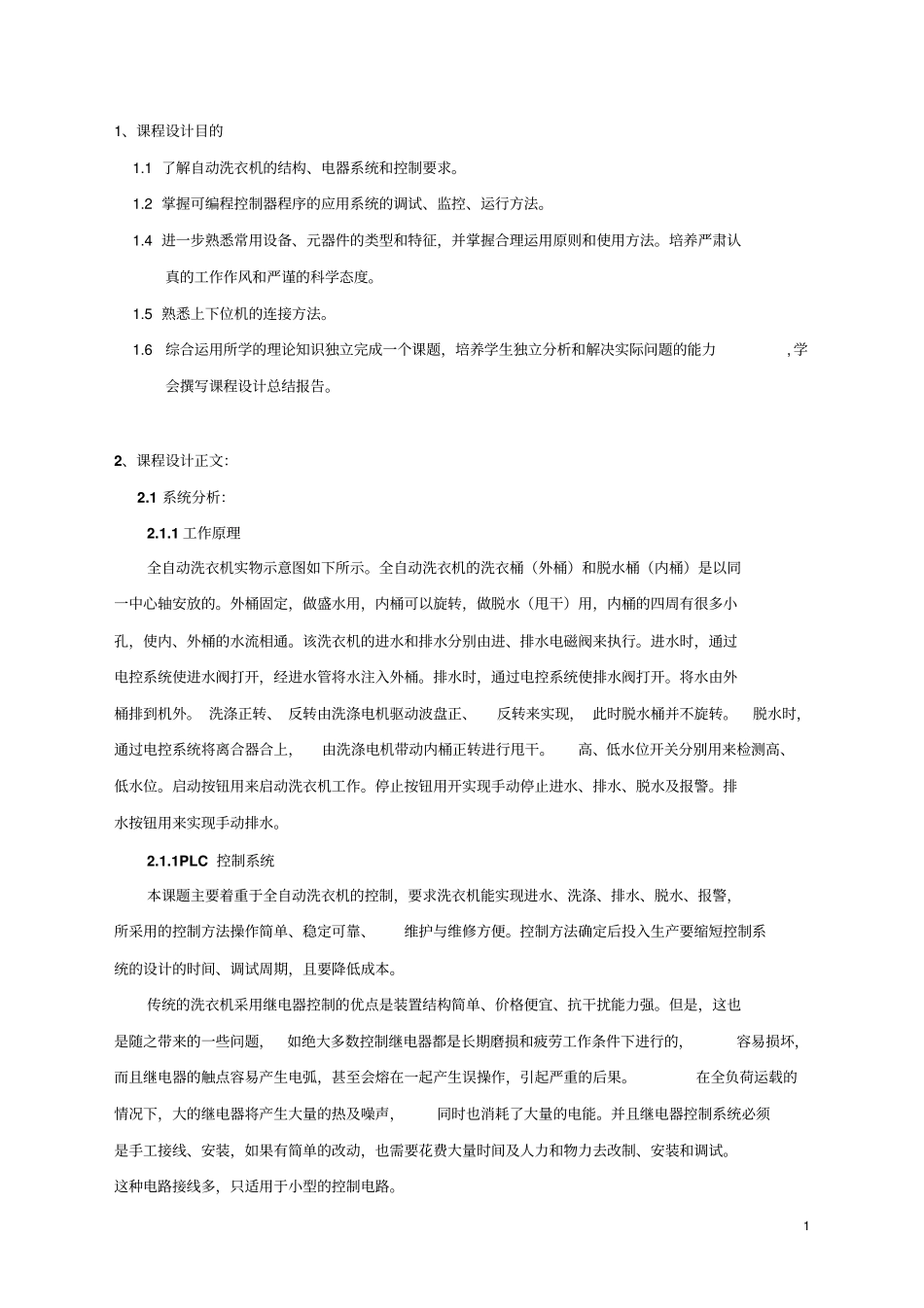

河北工程大学课程设计说明书(2013 /2014 学年第学期)课程名称:《可编程序控制器》课程设计题目 :自动洗衣机 PLC 控制系统设计专业班级:学生姓名:学号 :指导教师:设计周数:设计成绩:2014 年 6 月 25 日1 1、课程设计目的1.1 了解自动洗衣机的结构、电器系统和控制要求。1.2 掌握可编程控制器程序的应用系统的调试、监控、运行方法。1.4 进一步熟悉常用设备、元器件的类型和特征,并掌握合理运用原则和使用方法。培养严肃认真的工作作风和严谨的科学态度。1.5 熟悉上下位机的连接方法。1.6综合运用所学的理论知识独立完成一个课题,培养学生独立分析和解决实际问题的能力, 学会撰写课程设计总结报告。2、课程设计正文:2.1 系统分析:2.1.1 工作原理全自动洗衣机实物示意图如下所示。全自动洗衣机的洗衣桶(外桶)和脱水桶(内桶)是以同一中心轴安放的。外桶固定,做盛水用,内桶可以旋转,做脱水(甩干)用,内桶的四周有很多小孔,使内、外桶的水流相通。该洗衣机的进水和排水分别由进、排水电磁阀来执行。进水时,通过电控系统使进水阀打开,经进水管将水注入外桶。排水时,通过电控系统使排水阀打开。将水由外桶排到机外。 洗涤正转、 反转由洗涤电机驱动波盘正、反转来实现, 此时脱水桶并不旋转。脱水时,通过电控系统将离合器合上,由洗涤电机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用开实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。2.1.1PLC 控制系统本课题主要着重于全自动洗衣机的控制,要求洗衣机能实现进水、洗涤、排水、脱水、报警,所采用的控制方法操作简单、稳定可靠、维护与维修方便。控制方法确定后投入生产要缩短控制系统的设计的时间、调试周期,且要降低成本。传统的洗衣机采用继电器控制的优点是装置结构简单、价格便宜、抗干扰能力强。但是,这也是随之带来的一些问题,如绝大多数控制继电器都是长期磨损和疲劳工作条件下进行的,容易损坏,而且继电器的触点容易产生电弧,甚至会熔在一起产生误操作,引起严重的后果。在全负荷运载的情况下,大的继电器将产生大量的热及噪声,同时也消耗了大量的电能。并且继电器控制系统必须是手工接线、安装,如果有简单的改动,也需要花费大量时间及人力和物力去改制、安装和调试。这种电路接线多,只适用于小型的控制电路。2 采用 PLC控制比继电器控制好的多,我们...
