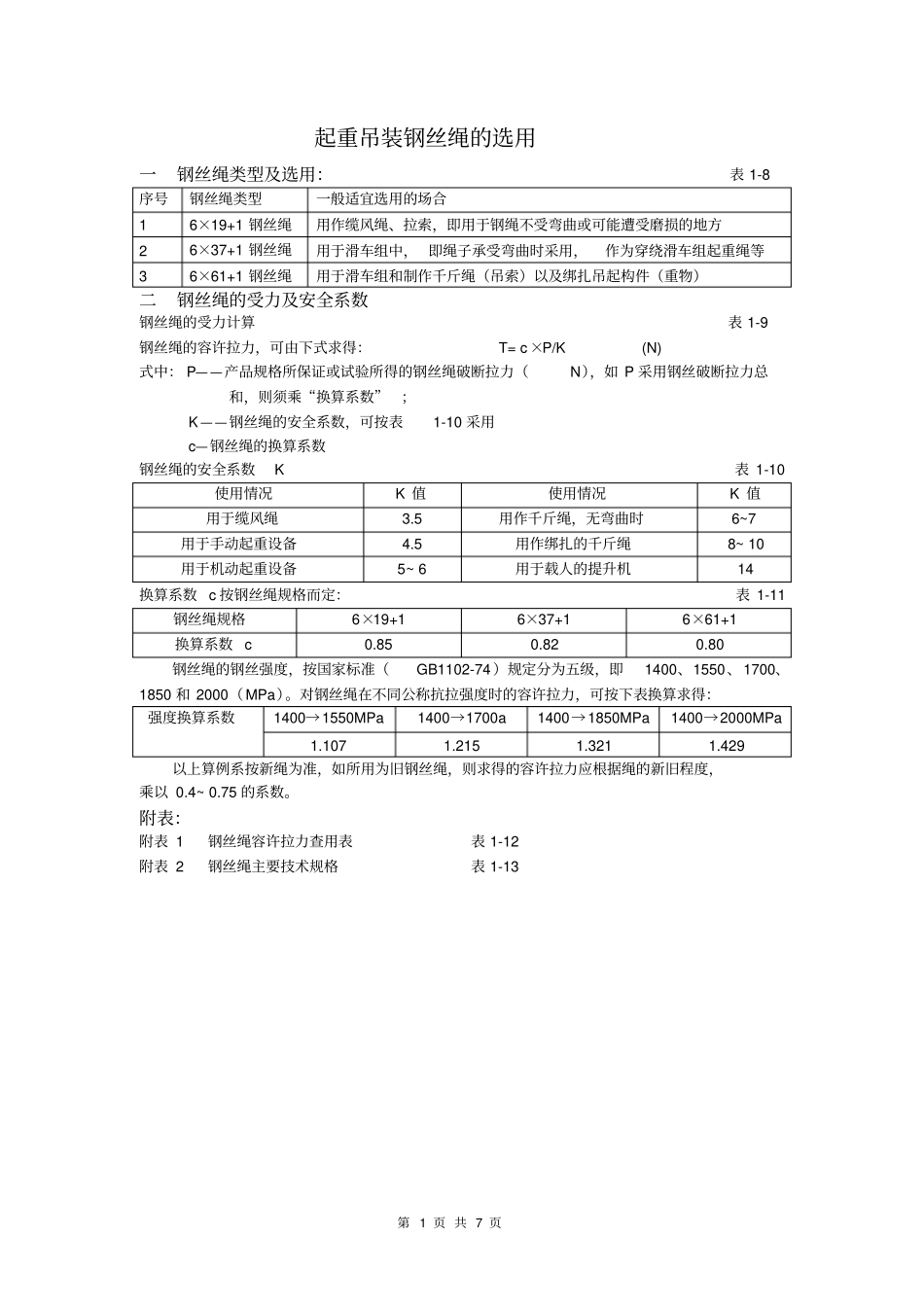

第 1 页 共 7 页起重吊装钢丝绳的选用一钢丝绳类型及选用:表 1-8 序号钢丝绳类型一般适宜选用的场合1 6×19+1 钢丝绳用作缆风绳、拉索,即用于钢绳不受弯曲或可能遭受磨损的地方2 6×37+1 钢丝绳用于滑车组中, 即绳子承受弯曲时采用,作为穿绕滑车组起重绳等3 6×61+1 钢丝绳用于滑车组和制作千斤绳(吊索)以及绑扎吊起构件(重物)二钢丝绳的受力及安全系数钢丝绳的受力计算表 1-9 钢丝绳的容许拉力,可由下式求得:T= c ×P/K (N) 式中: P——产品规格所保证或试验所得的钢丝绳破断拉力(N),如 P 采用钢丝破断拉力总和,则须乘“换算系数”;K——钢丝绳的安全系数,可按表1-10 采用c—钢丝绳的换算系数钢丝绳的安全系数K 表 1-10 使用情况K 值使用情况K 值用于缆风绳3.5 用作千斤绳,无弯曲时6~7用于手动起重设备4.5 用作绑扎的千斤绳8~ 10 用于机动起重设备5~ 6 用于载人的提升机14 换算系数 c 按钢丝绳规格而定:表 1-11 钢丝绳规格6×19+1 6×37+1 6×61+1 换算系数 c 0.85 0.82 0.80 钢丝绳的钢丝强度,按国家标准(GB1102-74 )规定分为五级,即1400、1550、1700、1850 和 2000(MPa)。对钢丝绳在不同公称抗拉强度时的容许拉力,可按下表换算求得:强度换算系数1400→1550MPa 1400→1700a 1400→1850MPa 1400→2000MPa 1.107 1.215 1.321 1.429 以上算例系按新绳为准,如所用为旧钢丝绳,则求得的容许拉力应根据绳的新旧程度,乘以 0.4~ 0.75 的系数。附表:附表 1 钢丝绳容许拉力查用表表 1-12 附表 2 钢丝绳主要技术规格表 1-13 第 2 页 共 7 页附表: 1 钢丝绳容许拉力查用表表 1-12 6×19+1 钢丝绳容许拉力直径( mm)钢丝总断面积(mm2)参考质量(kg/ 100m) 钢丝绳公称抗拉强度为1400MPa 时破断拉力( kN )安全系数 K 在下列数值时的容许拉力( kN )钢丝绳钢丝钢丝破断拉力总和整根绳的破断拉力K=3.5 K=5 K=8 K=10 6.2 7.7 9.3 11.0 12.5 14.0 15.5 17.0 18.5 20.0 21.5 23.0 24.5 26.0 28.0 31.0 34.0 37.0 40.0 43.0 46.0 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 2.0 2.2 2.4 2.6 2.8 3.0 14.32 22.37 32.22 43.85 57.27 72.49 89.49 108.28 128.87 151.24 175.40 201.35 229.09 258.63 289.95 357.96 433.13 515.46 604.95 701.60...
