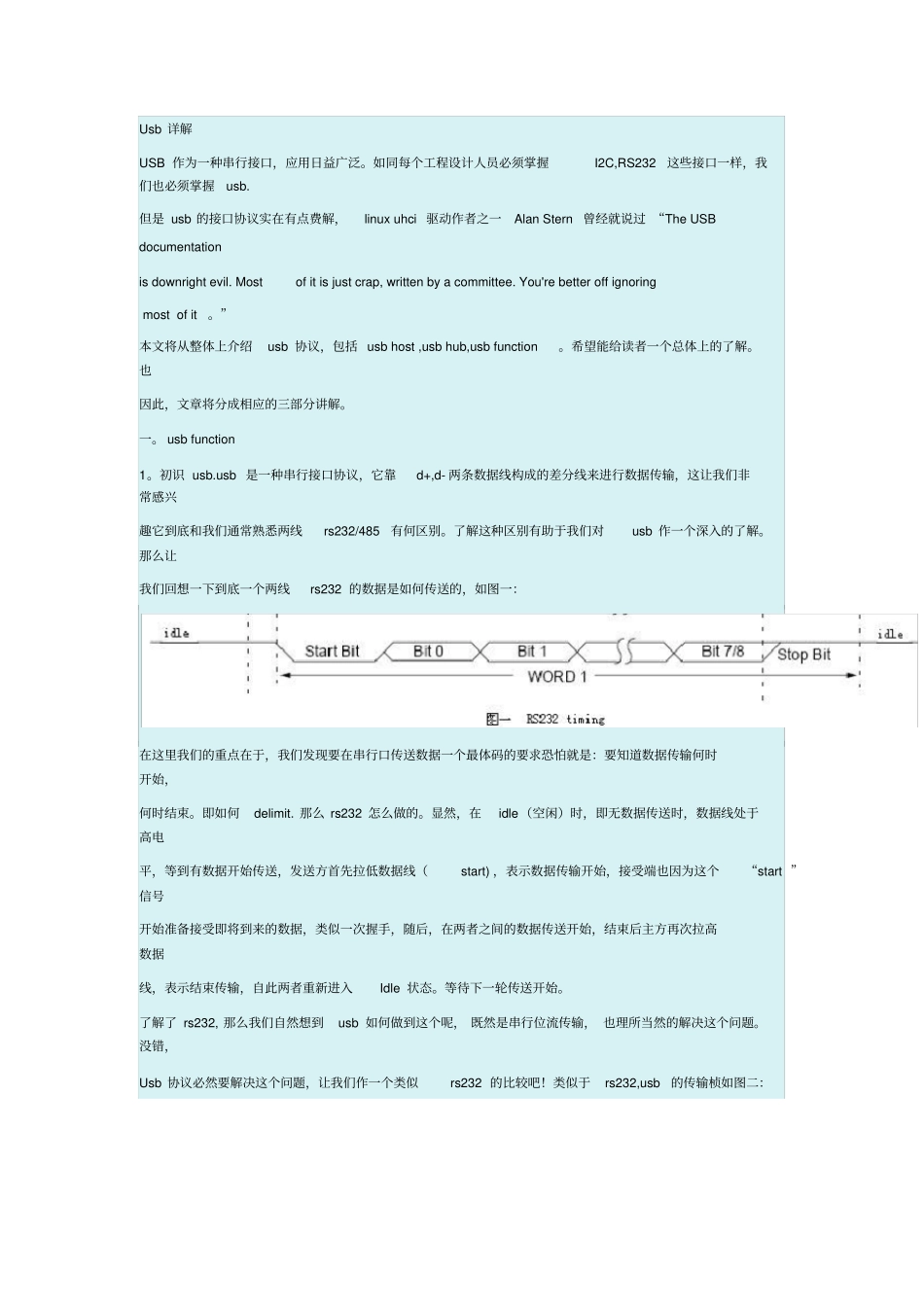

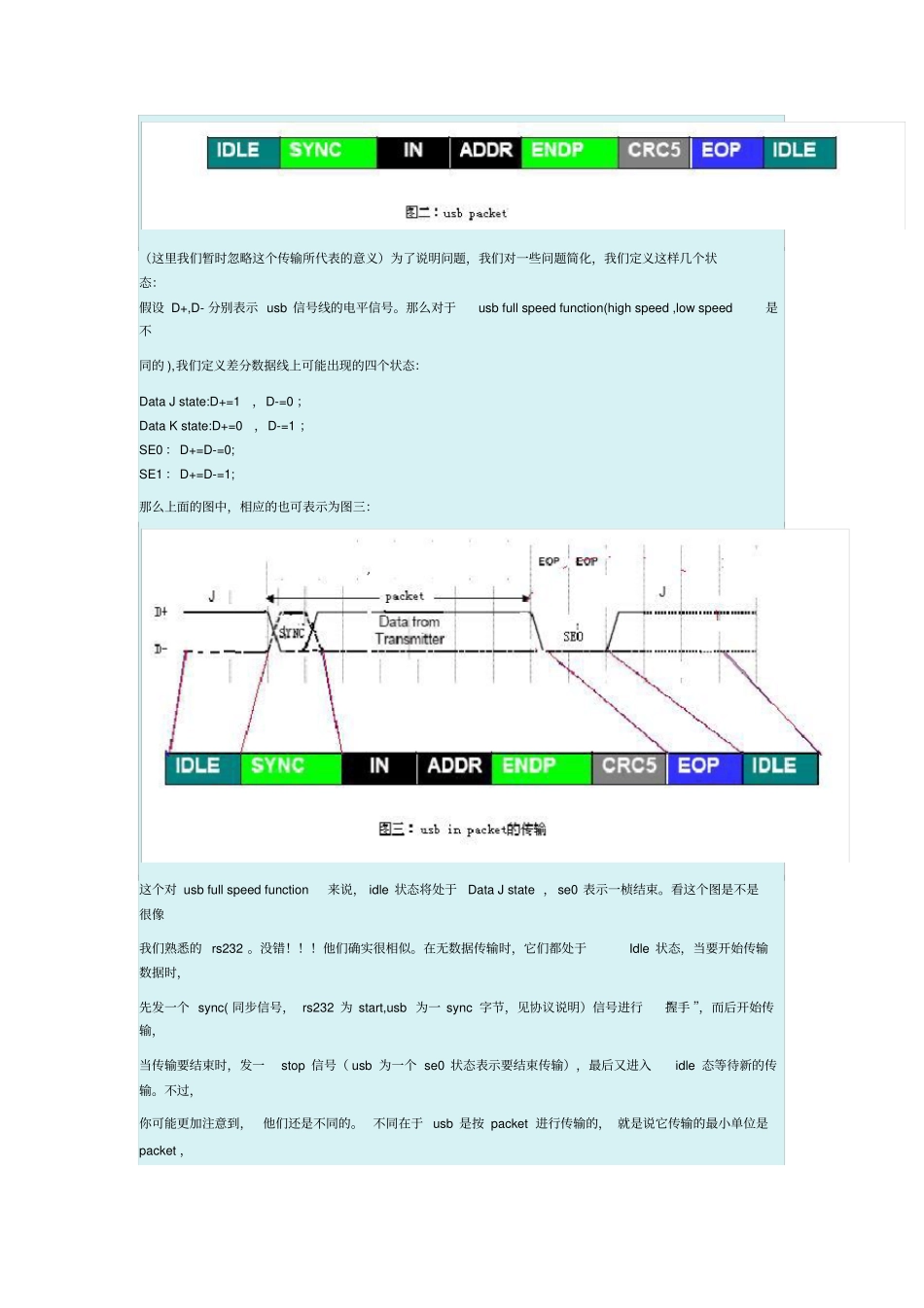

Usb 详解USB 作为一种串行接口，应用日益广泛。如同每个工程设计人员必须掌握I2C,RS232这些接口一样，我们也必须掌握usb. 但是 usb 的接口协议实在有点费解，linux uhci 驱动作者之一Alan Stern 曾经就说过 “The USB documentation is downright evil. Most of it is just crap, written by a committee. You're better off ignoring most of it ”。本文将从整体上介绍usb 协议，包括 usb host ,usb hub,usb function。希望能给读者一个总体上的了解。也因此，文章将分成相应的三部分讲解。一。 usb function 1。初识 usb.usb 是一种串行接口协议，它靠d+,d- 两条数据线构成的差分线来进行数据传输，这让我们非常感兴趣它到底和我们通常熟悉两线rs232/485有何区别。了解这种区别有助于我们对usb 作一个深入的了解。那么让我们回想一下到底一个两线rs232 的数据是如何传送的，如图一：在这里我们的重点在于，我们发现要在串行口传送数据一个最体码的要求恐怕就是：要知道数据传输何时开始，何时结束。即如何delimit. 那么 rs232 怎么做的。显然，在idle（空闲）时，即无数据传送时，数据线处于高电平，等到有数据开始传送，发送方首先拉低数据线（start) ，表示数据传输开始，接受端也因为这个“start ”信号开始准备接受即将到来的数据，类似一次握手，随后，在两者之间的数据传送开始，结束后主方再次拉高数据线，表示结束传输，自此两者重新进入Idle 状态。等待下一轮传送开始。了解了 rs232, 那么我们自然想到usb 如何做到这个呢， 既然是串行位流传输， 也理所当然的解决这个问题。没错，Usb 协议必然要解决这个问题，让我们作一个类似rs232 的比较吧！类似于rs232,usb的传输桢如图二：（这里我们暂时忽略这个传输所代表的意义）为了说明问题，我们对一些问题简化，我们定义这样几个状态：假设 D+,D- 分别表示 usb 信号线的电平信号。那么对于usb full speed function(high speed ,low speed是不同的 ),我们定义差分数据线上可能出现的四个状态：Data J state:D+=1，D-=0 ；Data K state:D+=0，D-=1 ；SE0 ： D+=D-=0; SE1 ： D+=D-=1; 那么上面的图中，相应的也可表示为图三：这个对 usb full speed function来说， idle 状态将处于Data J state ， se0 表示一桢结束。看这个图是不是很像我们熟悉的 rs232 。没错！！！他们确实很相似。...
