完整版遥感院摄影测量综合实习报告VIP免费

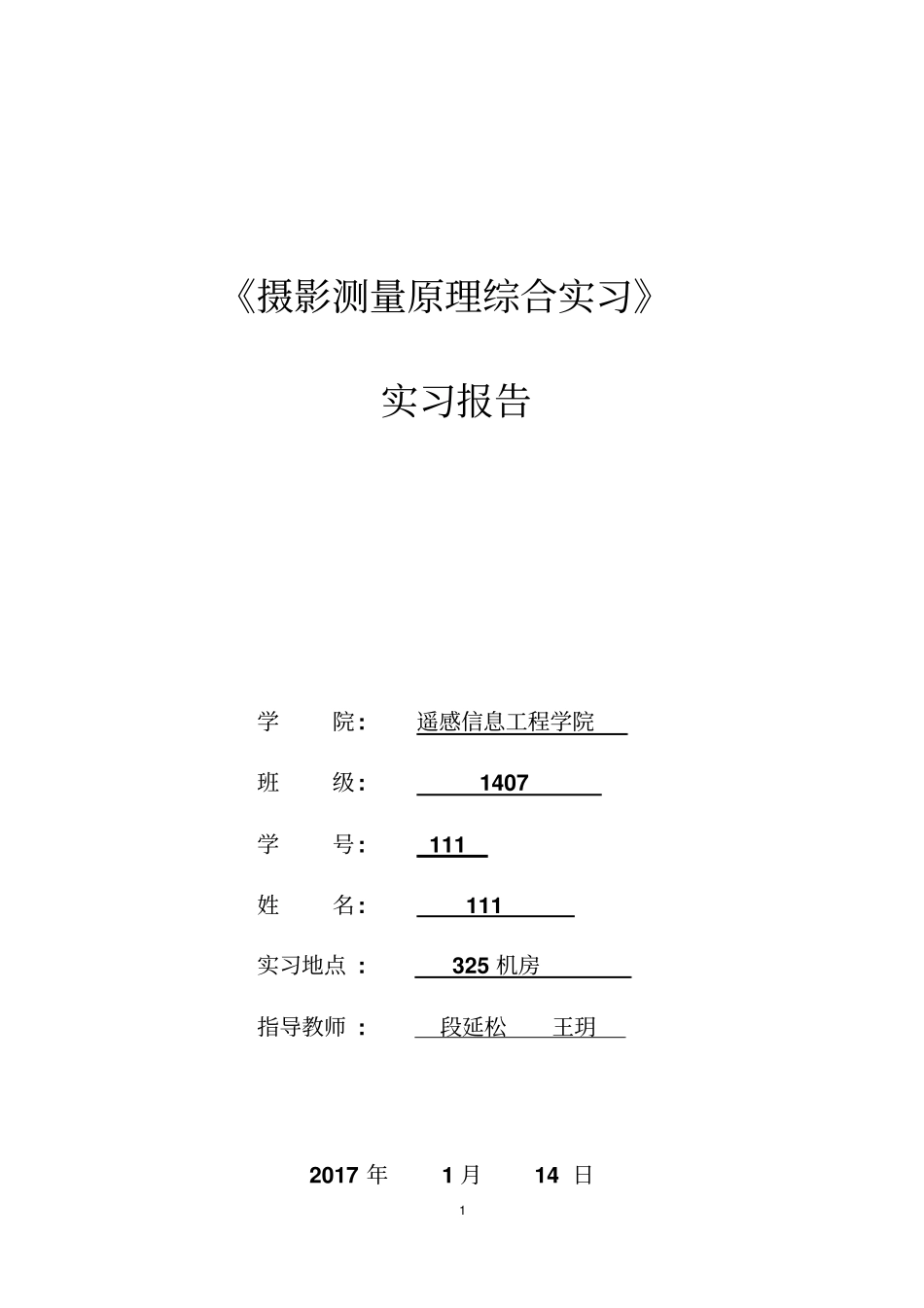

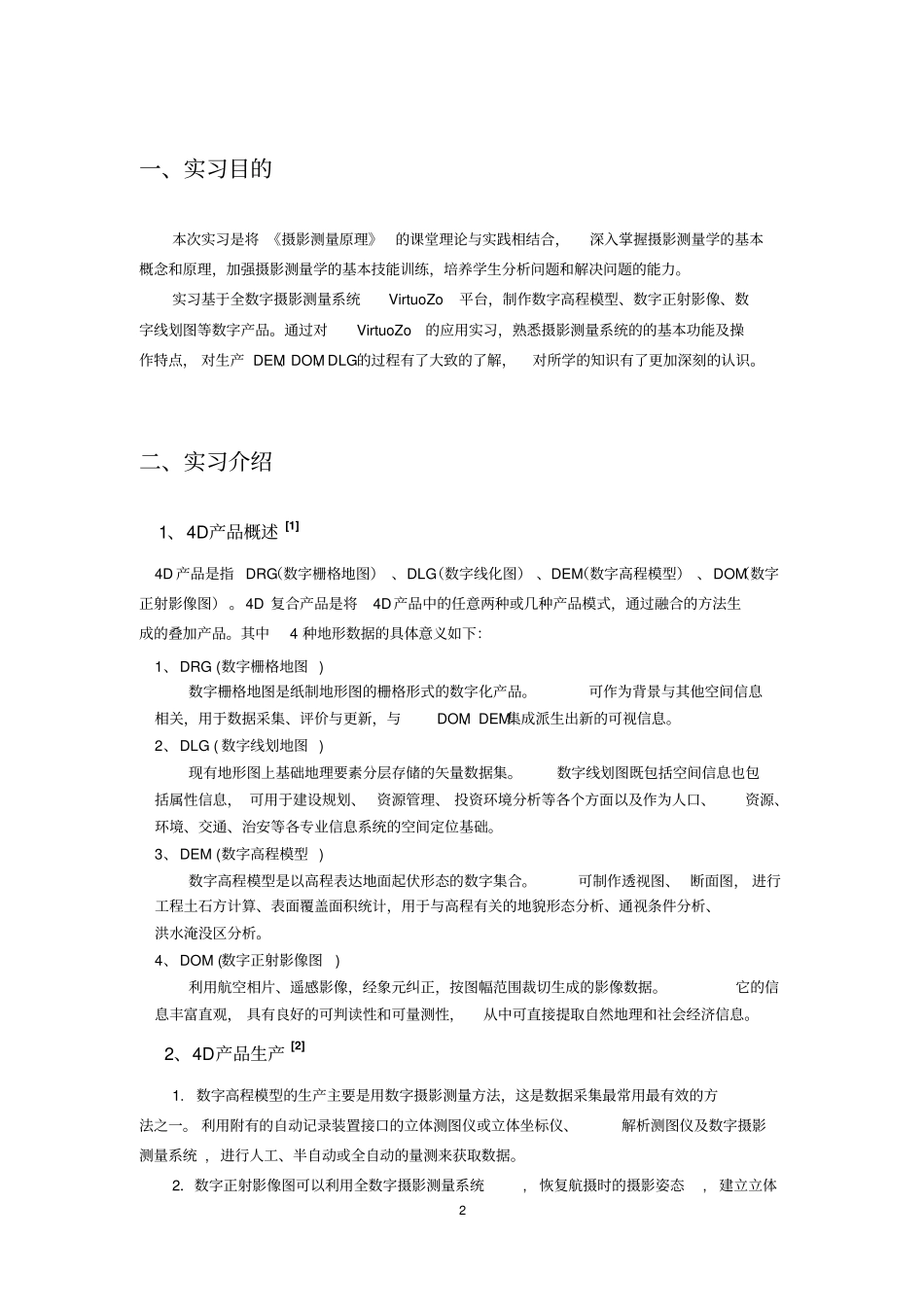

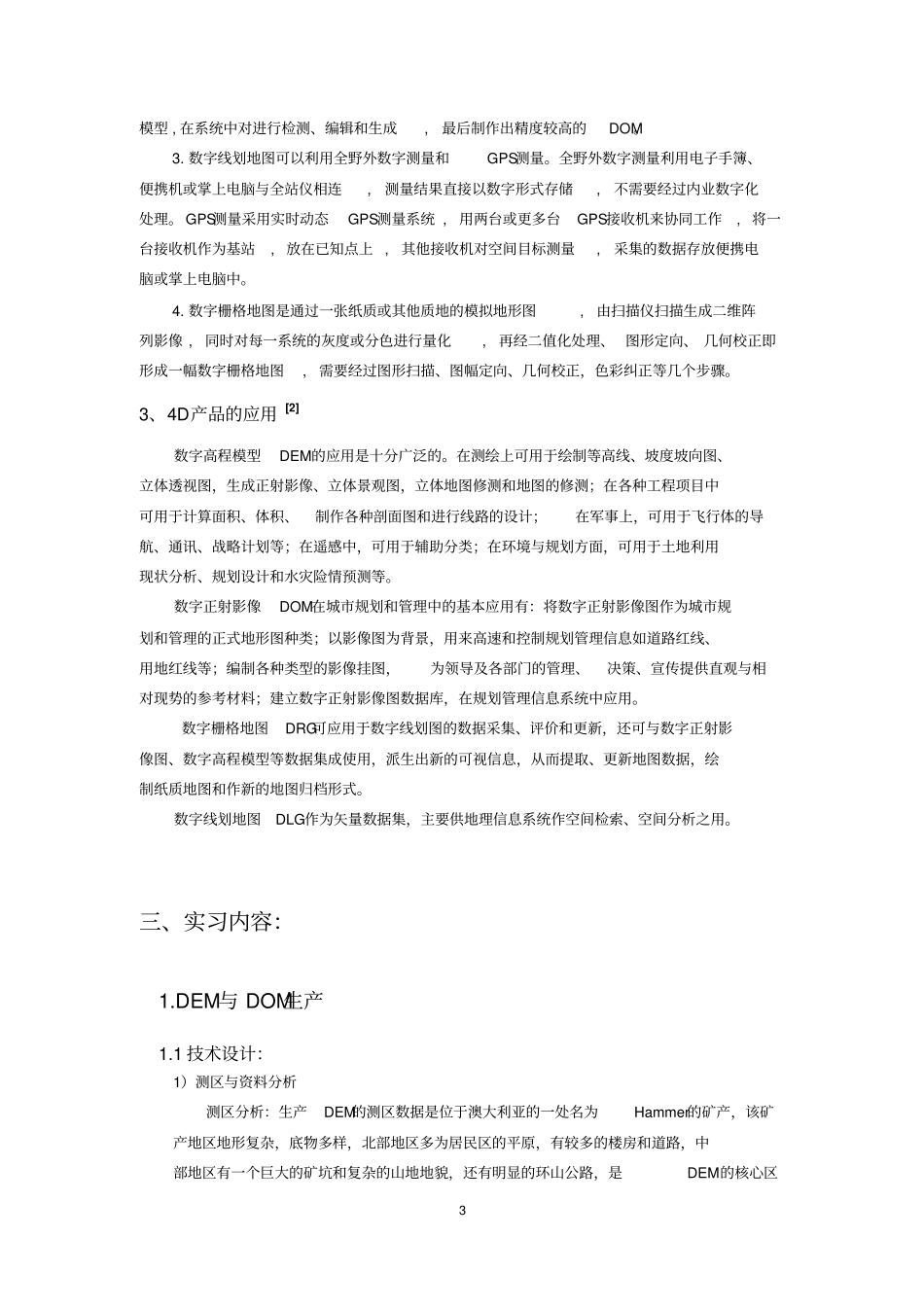

1 《摄影测量原理综合实习》实习报告学院: 遥感信息工程学院班级: 1407 学号: 111 姓名: 111 实习地点 : 325 机房指导教师 : 段延松王玥2017 年1 月14 日2 一、实习目的本次实习是将 《摄影测量原理》的课堂理论与实践相结合，深入掌握摄影测量学的基本概念和原理，加强摄影测量学的基本技能训练，培养学生分析问题和解决问题的能力。实习基于全数字摄影测量系统VirtuoZo平台，制作数字高程模型、数字正射影像、数字线划图等数字产品。通过对VirtuoZo的应用实习，熟悉摄影测量系统的的基本功能及操作特点， 对生产 DEM、DOM、DLG的过程有了大致的了解，对所学的知识有了更加深刻的认识。二、实习介绍1、4D产品概述 [1]4D 产品是指 DRG（数字栅格地图） 、DLG（数字线化图） 、DEM（数字高程模型） 、DOM（数字正射影像图） 。4D 复合产品是将4D产品中的任意两种或几种产品模式，通过融合的方法生成的叠加产品。其中4 种地形数据的具体意义如下：1、DRG (数字栅格地图 ) 数字栅格地图是纸制地形图的栅格形式的数字化产品。可作为背景与其他空间信息相关，用于数据采集、评价与更新，与DOM、DEM集成派生出新的可视信息。2、DLG ( 数字线划地图 ) 现有地形图上基础地理要素分层存储的矢量数据集。数字线划图既包括空间信息也包括属性信息， 可用于建设规划、 资源管理、 投资环境分析等各个方面以及作为人口、资源、环境、交通、治安等各专业信息系统的空间定位基础。3、DEM (数字高程模型 ) 数字高程模型是以高程表达地面起伏形态的数字集合。可制作透视图、 断面图， 进行工程土石方计算、表面覆盖面积统计，用于与高程有关的地貌形态分析、通视条件分析、洪水淹没区分析。4、DOM (数字正射影像图) 利用航空相片、遥感影像，经象元纠正，按图幅范围裁切生成的影像数据。它的信息丰富直观， 具有良好的可判读性和可量测性，从中可直接提取自然地理和社会经济信息。2、4D产品生产[2]1. 数字高程模型的生产主要是用数字摄影测量方法，这是数据采集最常用最有效的方法之一。 利用附有的自动记录装置接口的立体测图仪或立体坐标仪、解析测图仪及数字摄影测量系统 , 进行人工、半自动或全自动的量测来获取数据。2．数字正射影像图可以利用全数字摄影测量系统, 恢复航摄时的摄影姿态, 建立立体3 模型 , 在系统中对进行检测、编辑和生成, 最后制作出精度较高的DOM。3. 数字线划地图可以利用全野...
