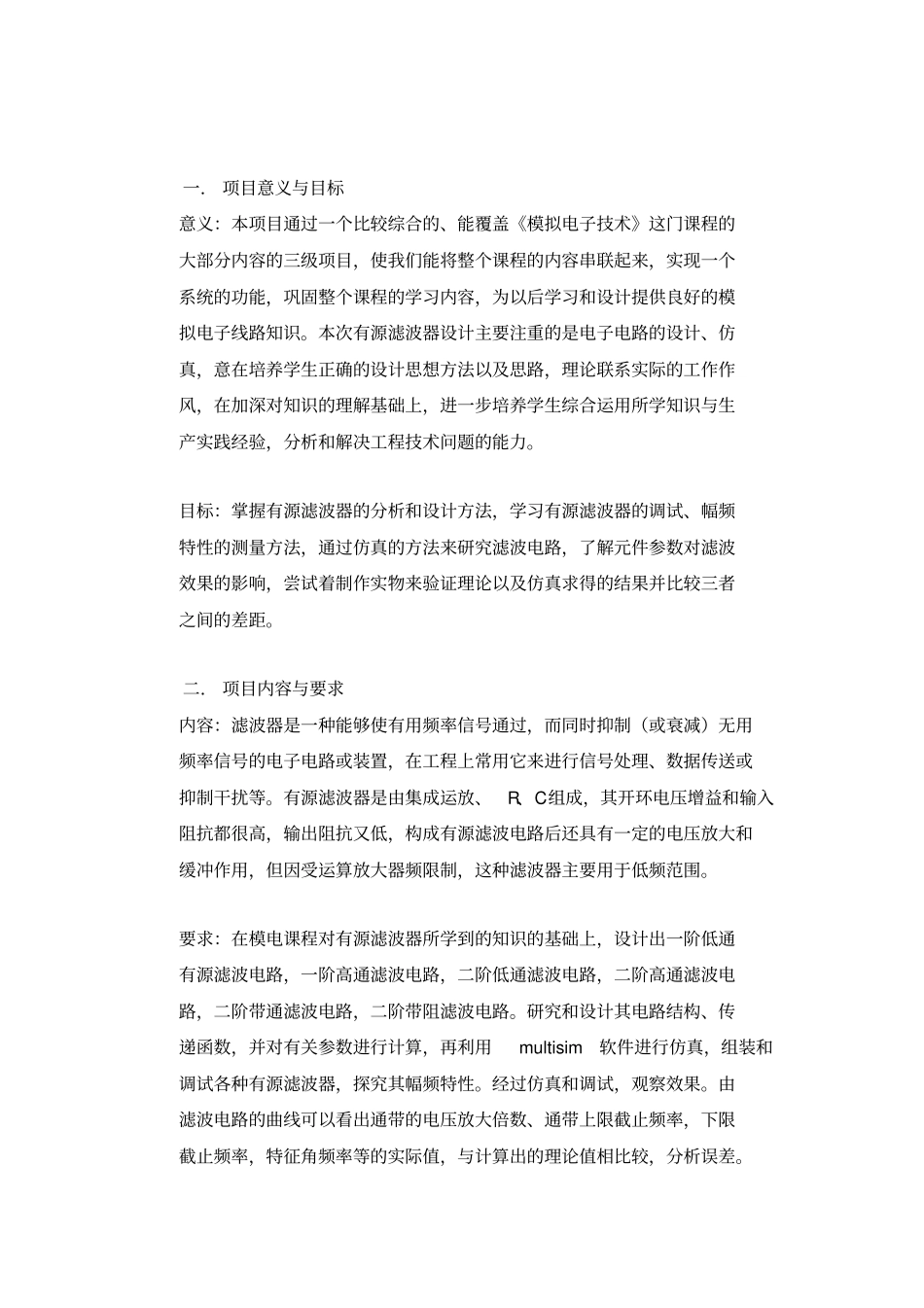

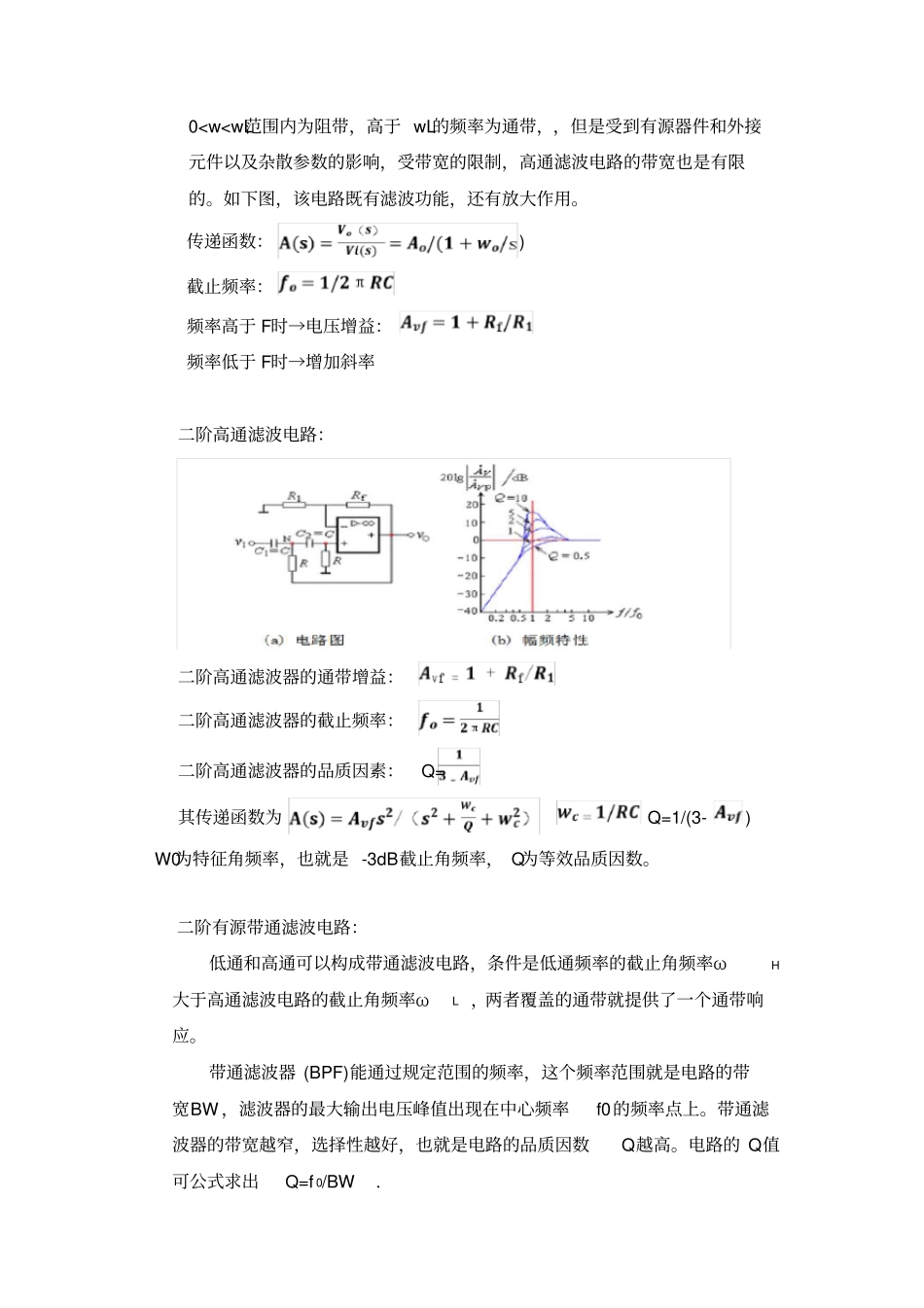

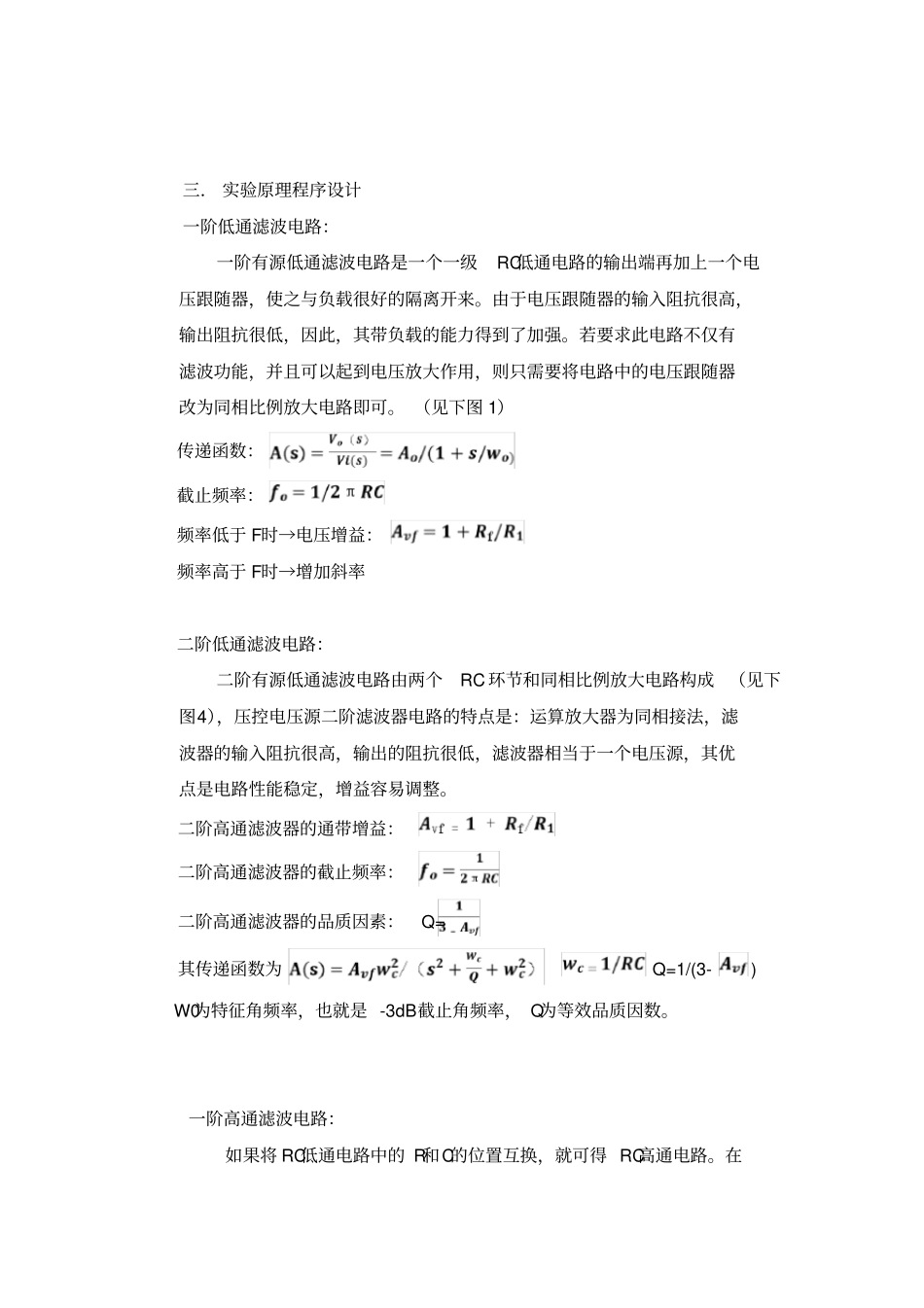

一． 项目意义与目标意义：本项目通过一个比较综合的、能覆盖《模拟电子技术》这门课程的大部分内容的三级项目，使我们能将整个课程的内容串联起来，实现一个系统的功能，巩固整个课程的学习内容，为以后学习和设计提供良好的模拟电子线路知识。本次有源滤波器设计主要注重的是电子电路的设计、仿真，意在培养学生正确的设计思想方法以及思路，理论联系实际的工作作风，在加深对知识的理解基础上，进一步培养学生综合运用所学知识与生产实践经验，分析和解决工程技术问题的能力。目标：掌握有源滤波器的分析和设计方法，学习有源滤波器的调试、幅频特性的测量方法，通过仿真的方法来研究滤波电路，了解元件参数对滤波效果的影响，尝试着制作实物来验证理论以及仿真求得的结果并比较三者之间的差距。二． 项目内容与要求内容：滤波器是一种能够使有用频率信号通过，而同时抑制（或衰减）无用频率信号的电子电路或装置，在工程上常用它来进行信号处理、数据传送或抑制干扰等。有源滤波器是由集成运放、R、C组成，其开环电压增益和输入阻抗都很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用，但因受运算放大器频限制，这种滤波器主要用于低频范围。要求：在模电课程对有源滤波器所学到的知识的基础上，设计出一阶低通有源滤波电路，一阶高通滤波电路，二阶低通滤波电路，二阶高通滤波电路，二阶带通滤波电路，二阶带阻滤波电路。研究和设计其电路结构、传递函数，并对有关参数进行计算，再利用multisim 软件进行仿真，组装和调试各种有源滤波器，探究其幅频特性。经过仿真和调试，观察效果。由滤波电路的曲线可以看出通带的电压放大倍数、通带上限截止频率，下限截止频率，特征角频率等的实际值，与计算出的理论值相比较，分析误差。三． 实验原理程序设计一阶低通滤波电路：一阶有源低通滤波电路是一个一级RC低通电路的输出端再加上一个电压跟随器，使之与负载很好的隔离开来。由于电压跟随器的输入阻抗很高，输出阻抗很低，因此，其带负载的能力得到了加强。若要求此电路不仅有滤波功能，并且可以起到电压放大作用，则只需要将电路中的电压跟随器改为同相比例放大电路即可。 （见下图 1）传递函数：截止频率：频率低于 F时→电压增益：频率高于 F时→增加斜率二阶低通滤波电路：二阶有源低通滤波电路由两个RC 环节和同相比例放大电路构成（见下图4），压控电压源二阶滤波器电路的特点是：运算放大器为同相接法，滤...
