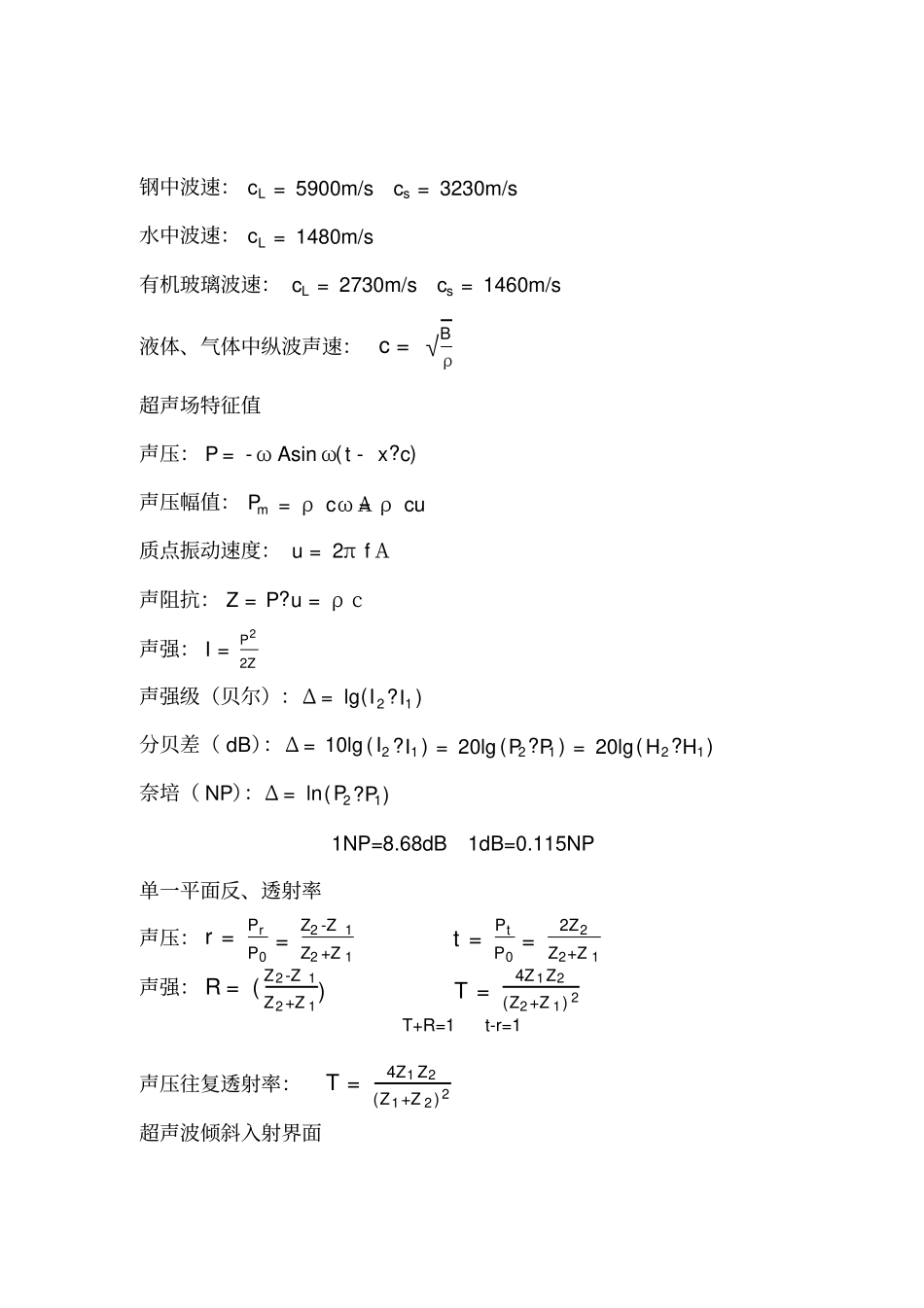

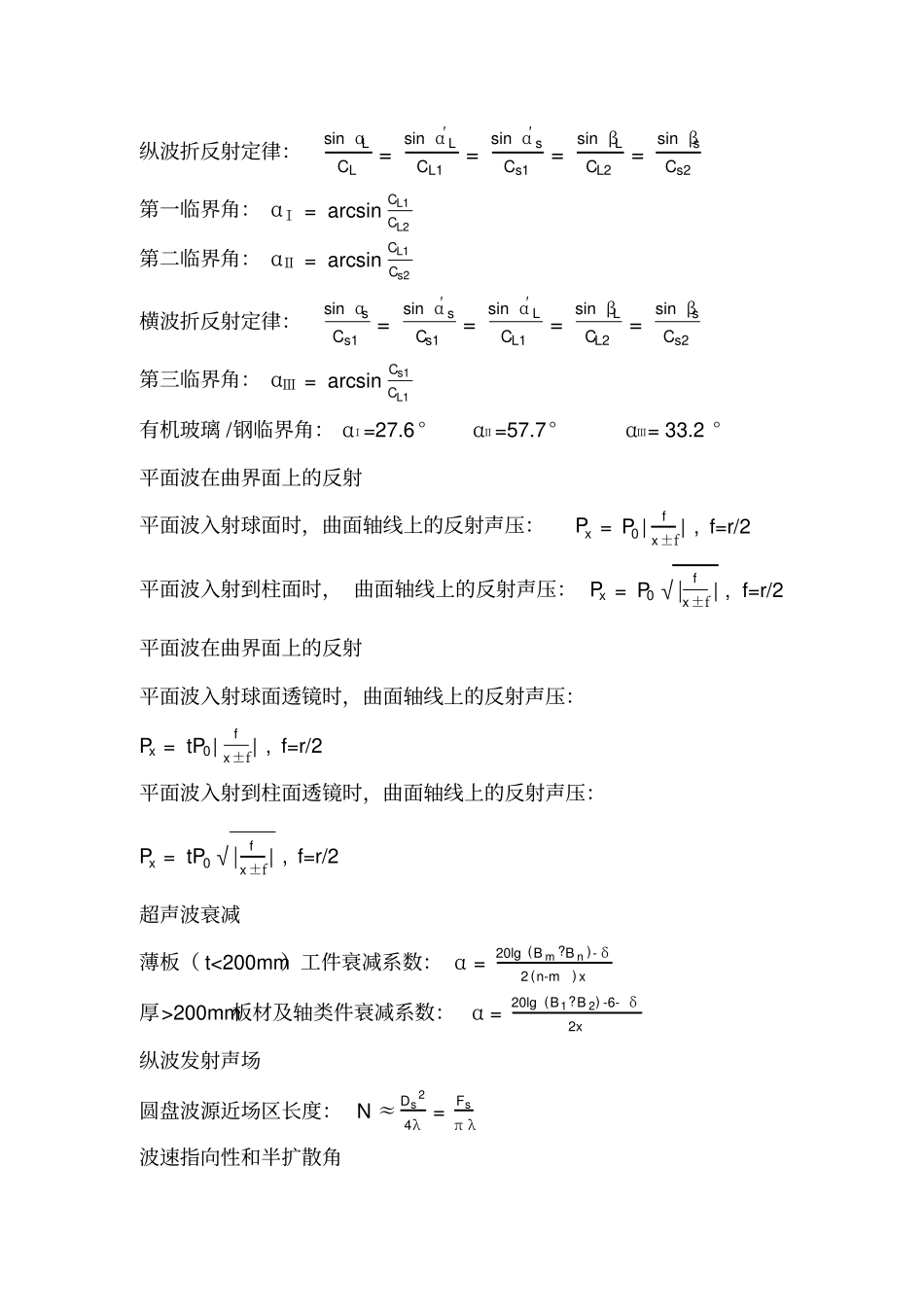

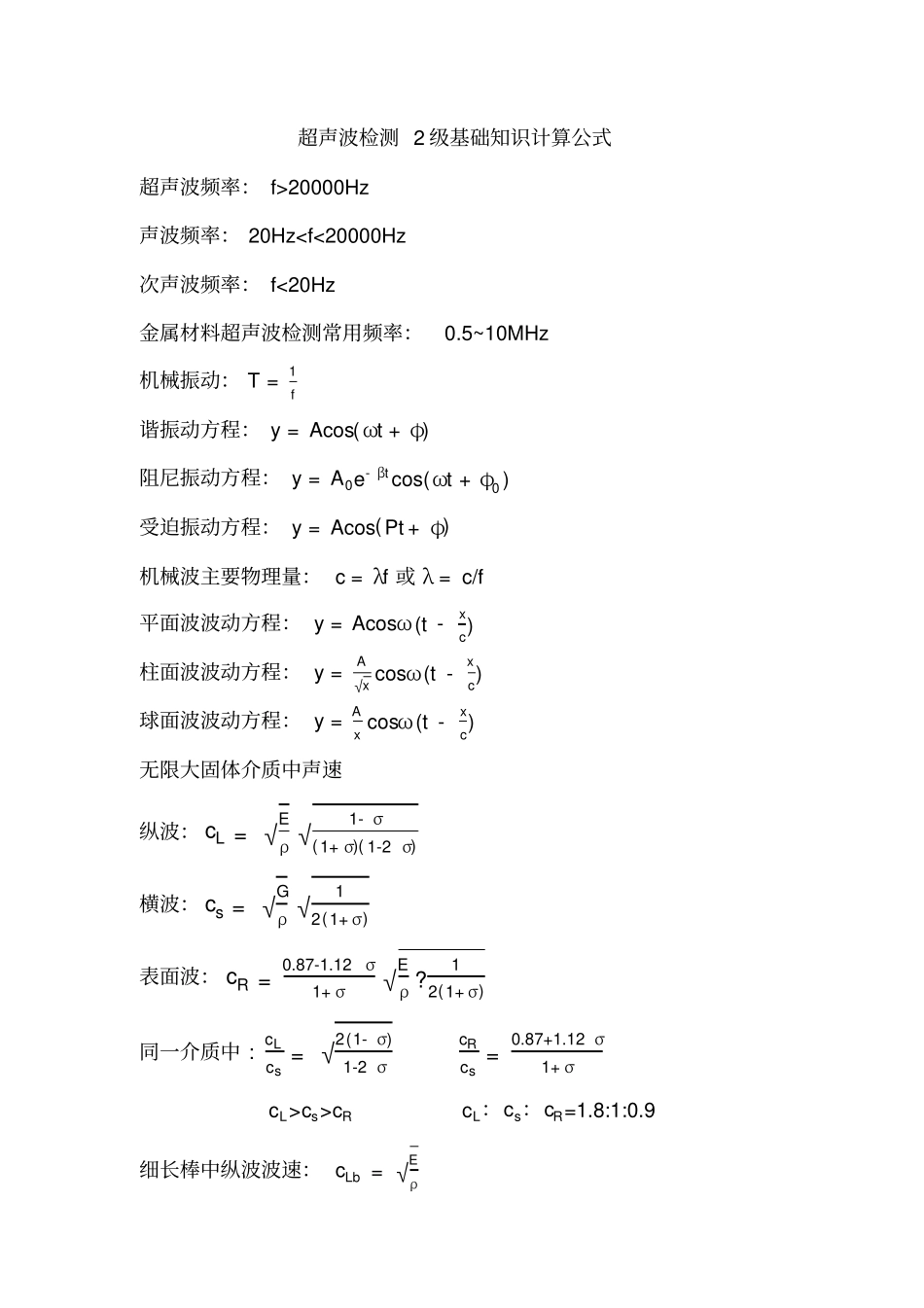

超声波检测 2 级基础知识计算公式超声波频率: f>20000Hz 声波频率: 20Hzcs>cRcL:cs:cR=1.8:1:0.9 细长棒中纵波波速: cLb = √Eρ钢中波速: cL = 5900m/scs = 3230m/s水中波速: cL = 1480m/s有机玻璃波速: cL = 2730m/scs = 1460m/s液体、气体中纵波声速: c = √Bρ超声场特征值声压: P = - ω Asin ω(t - x c? )声压幅值: Pm = ρ cω Α= ρ cu质点振动速度: u = 2π f Α声阻抗: Z = P u = ρ c?声强: I =P22Z声强级(贝尔):Δ = lg(I 2 I1?)分贝差( dB):Δ = 10lg (I2 I1?) = 20lg (P2 P1?) = 20lg(H2 H1?)奈培( NP):Δ = ln(P2 P1?)1NP=8.68dB 1dB=0.115NP 单一平面反、透射率声压: r =PrP0 =Z2 -Z 1Z2 +Z 1t =PtP0 =2Z2Z2+Z 1声强: R = (Z2-Z 1Z2+Z 1)T =4Z 1Z2(Z2+Z 1) 2T+R=1 t-r=1 声压往复透射率:T =4Z1 Z2(Z1+Z 2) 2超声波倾斜入射界面纵波折反射定律:sin αLCL=sin α′ LCL1=sin α′ sCs1=sin βLCL2=sin βsCs2第一临界角: αⅠ = arcsinCL1CL2第二临界角: αⅡ = arcsinCL1Cs2横波折反射定律:sin αsCs1=sin α′ sCs1=sin α′ LCL1=sin βLCL2=sin βsCs2第三临界角: αⅢ = arcsinCs1CL1有机玻璃 /钢临界角: αⅠ=27.6 °αⅡ=57.7°αⅢ= 33.2 °平面波在曲界面上的反射平面波入射球面时,曲面轴线上的反射声压:Px = P0 |fx±f| , f=r/2 平面波入射到柱面时, 曲面轴线上的反射声压: Px = P0 √|fx±f | , f=r/2 平面波在曲界面上的反射平面波入射球面透镜时,曲面轴线上的反射声压:Px...
