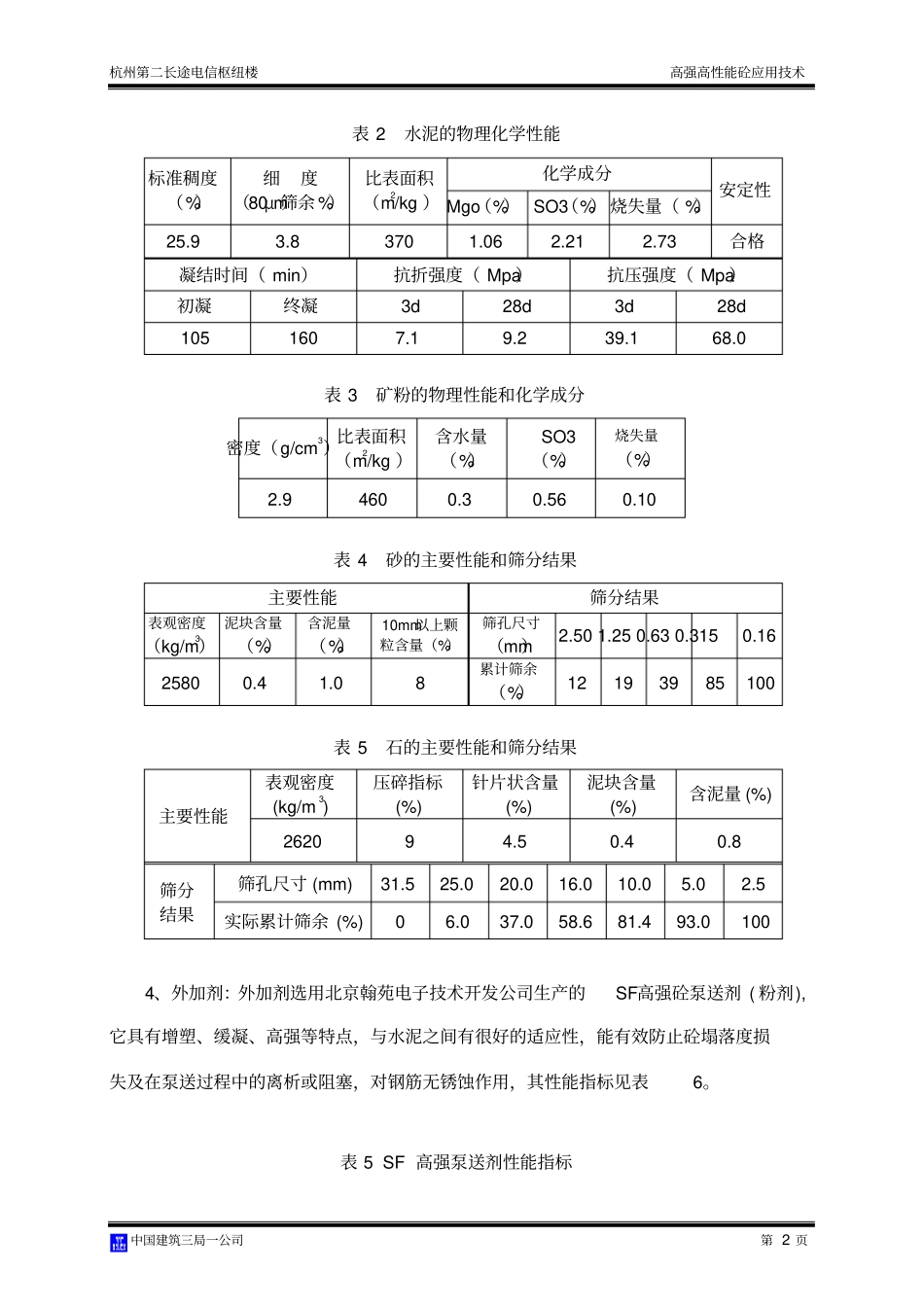

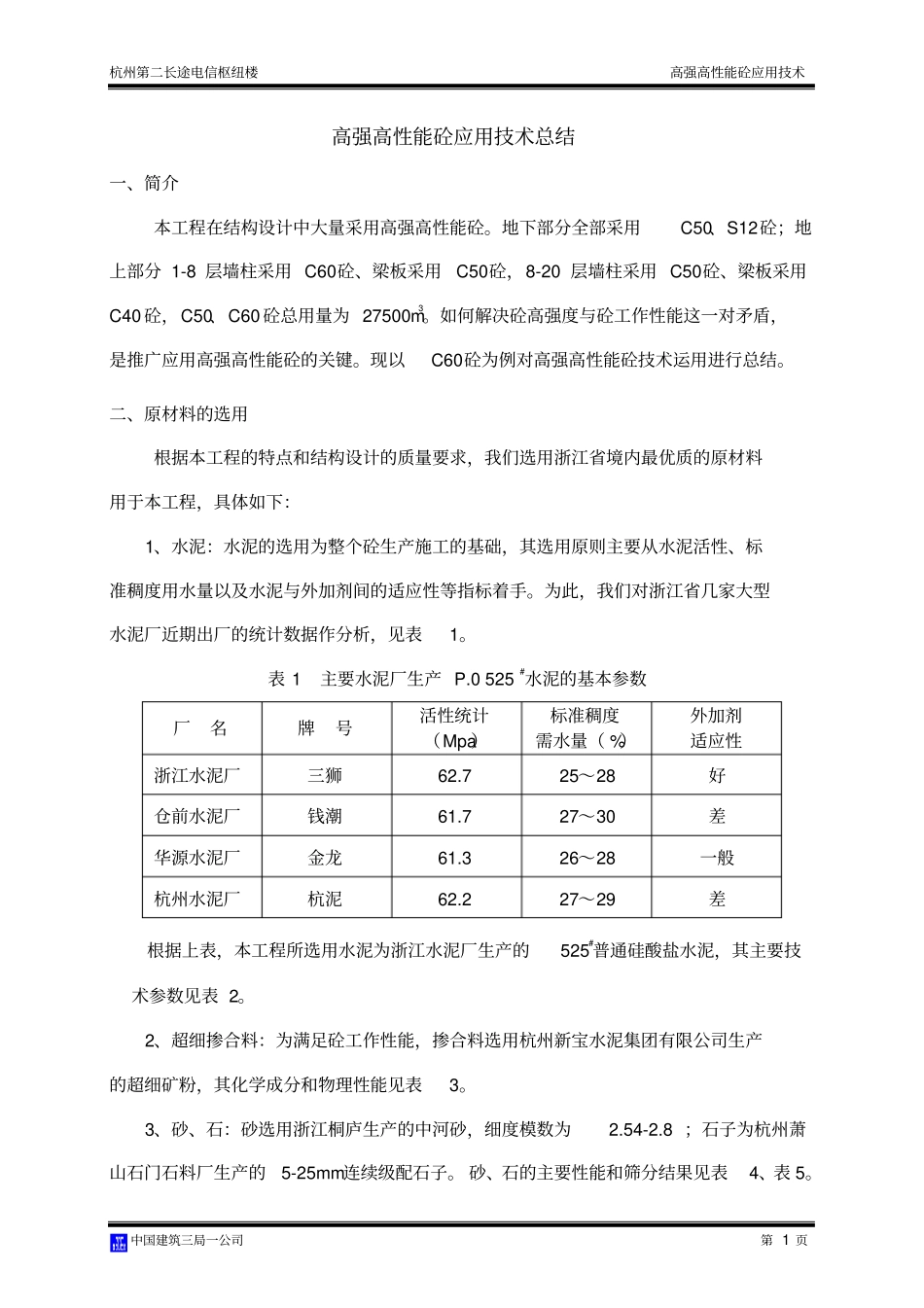

杭州第二长途电信枢纽楼高强高性能砼应用技术中国建筑三局一公司第页1 高强高性能砼应用技术总结一、简介本工程在结构设计中大量采用高强高性能砼。地下部分全部采用C50、S12砼；地上部分 1-8 层墙柱采用 C60砼、梁板采用C50砼，8-20 层墙柱采用 C50砼、梁板采用C40 砼，C50、C60 砼总用量为 27500m3。如何解决砼高强度与砼工作性能这一对矛盾，是推广应用高强高性能砼的关键。现以C60砼为例对高强高性能砼技术运用进行总结。二、原材料的选用根据本工程的特点和结构设计的质量要求，我们选用浙江省境内最优质的原材料用于本工程，具体如下：1、水泥：水泥的选用为整个砼生产施工的基础，其选用原则主要从水泥活性、标准稠度用水量以及水泥与外加剂间的适应性等指标着手。为此，我们对浙江省几家大型水泥厂近期出厂的统计数据作分析，见表1。表 1 主要水泥厂生产 P.0 525#水泥的基本参数厂名牌号活性统计（Mpa）标准稠度需水量（ %）外加剂适应性浙江水泥厂三狮62.7 25～28 好仓前水泥厂钱潮61.7 27～30 差华源水泥厂金龙61.3 26～28 一般杭州水泥厂杭泥62.2 27～29 差根据上表，本工程所选用水泥为浙江水泥厂生产的525#普通硅酸盐水泥，其主要技术参数见表 2。2、超细掺合料：为满足砼工作性能，掺合料选用杭州新宝水泥集团有限公司生产的超细矿粉，其化学成分和物理性能见表3。3、砂、石：砂选用浙江桐庐生产的中河砂，细度模数为2.54-2.8 ；石子为杭州萧山石门石料厂生产的5-25mm连续级配石子。 砂、石的主要性能和筛分结果见表4、表 5。杭州第二长途电信枢纽楼高强高性能砼应用技术中国建筑三局一公司第页2 表 2 水泥的物理化学性能标准稠度（%）细度（80μm筛余 %）比表面积（m2/kg ）化学成分安定性Mgo（%） SO3（%） 烧失量（ %）25.9 3.8 370 1.06 2.21 2.73 合格凝结时间（ min）抗折强度（ Mpa）抗压强度（ Mpa）初凝终凝3d 28d 3d 28d 105 160 7.1 9.2 39.1 68.0 表 3 矿粉的物理性能和化学成分密度（g/cm3）比表面积（m2/kg ）含水量（%）SO3 （%）烧失量（%）2.9 460 0.3 0.56 0.10 表 4 砂的主要性能和筛分结果主要性能筛分结果表观密度（kg/m3）泥块含量（%）含泥量（%）10mm以上颗粒含量（%）筛孔尺寸（mm）2.50 1.25 0.63 0.315 0.16 2580 0.4 1.0 8 累计筛余（%）12 19 39 85 100 表 5 石的主要性能和筛分结果主要性能表观密度(kg/m3) 压碎指...
