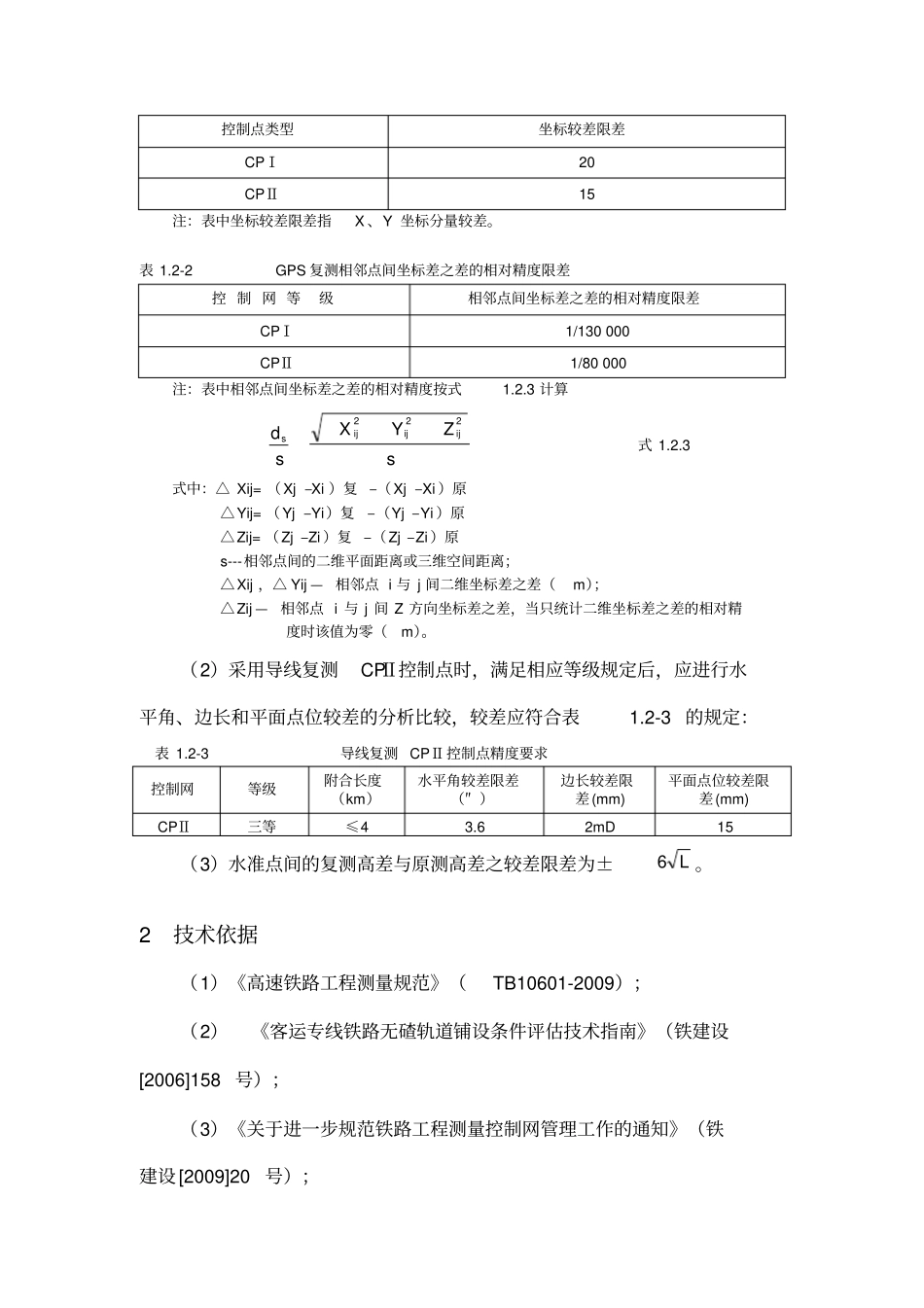

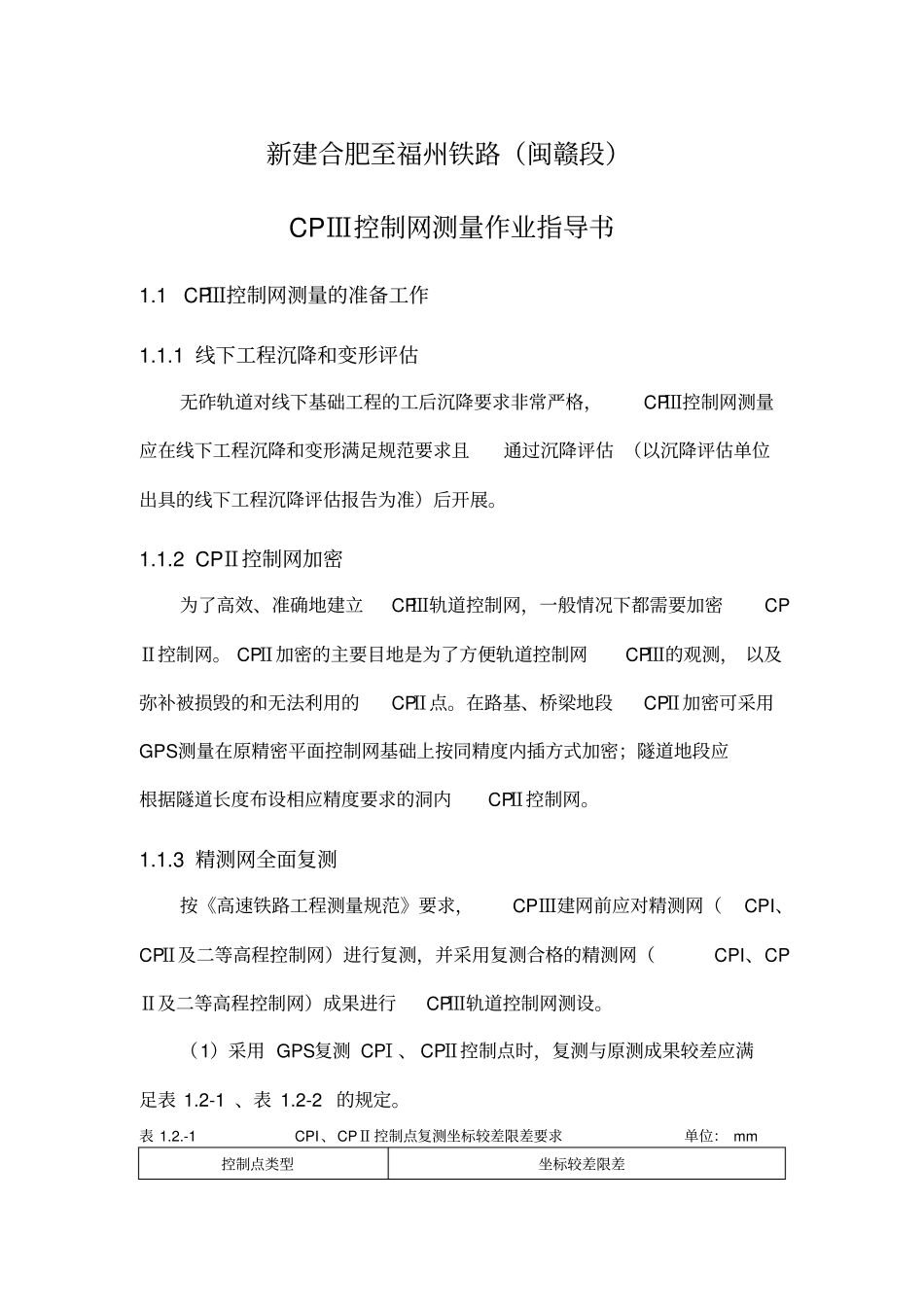

CPⅢ控制网测量作 业 指 导 书学院:班级:姓名:学号:新建合肥至福州铁路(闽赣段)CPⅢ控制网测量作业指导书1.1CPⅢ控制网测量的准备工作1.1.1 线下工程沉降和变形评估无砟轨道对线下基础工程的工后沉降要求非常严格,CPⅢ控制网测量应在线下工程沉降和变形满足规范要求且通过沉降评估 (以沉降评估单位出具的线下工程沉降评估报告为准)后开展。1.1.2 CPⅡ控制网加密为了高效、准确地建立CPⅢ轨道控制网,一般情况下都需要加密CPⅡ控制网。 CPⅡ加密的主要目地是为了方便轨道控制网CPⅢ的观测, 以及弥补被损毁的和无法利用的CPⅡ点。在路基、桥梁地段CPⅡ加密可采用GPS测量在原精密平面控制网基础上按同精度内插方式加密;隧道地段应根据隧道长度布设相应精度要求的洞内CPⅡ控制网。1.1.3 精测网全面复测按《高速铁路工程测量规范》要求, CPⅢ建网前应对精测网(CPI、CPⅡ及二等高程控制网)进行复测,并采用复测合格的精测网(CPI、CPⅡ及二等高程控制网)成果进行CPⅢ轨道控制网测设。(1)采用 GPS复测 CPⅠ、 CPⅡ控制点时,复测与原测成果较差应满足表 1.2-1 、表 1.2-2 的规定。表 1.2.-1 CPI、CPⅡ控制点复测坐标较差限差要求单位: mm 控制点类型坐标较差限差控制点类型坐标较差限差CPⅠ20 CPⅡ15 注:表中坐标较差限差指X 、Y 坐标分量较差。表 1.2-2 GPS 复测相邻点间坐标差之差的相对精度限差控 制 网 等级相邻点间坐标差之差的相对精度限差CPⅠ1/130 000 CPⅡ1/80 000 注:表中相邻点间坐标差之差的相对精度按式1.2.3 计算sZYX2ij2ij2ijsds式 1.2.3 式中:△ Xij= (Xj –Xi )复 –(Xj –Xi )原△Yij= (Yj –Yi)复–(Yj –Yi )原△Zij= (Zj –Zi )复 –(Zj –Zi )原s---相邻点间的二维平面距离或三维空间距离;△Xij ,△ Yij —相邻点 i 与 j 间二维坐标差之差(m);△Zij —相邻点 i 与 j 间 Z 方向坐标差之差,当只统计二维坐标差之差的相对精度时该值为零(m)。(2)采用导线复测CPⅡ控制点时,满足相应等级规定后,应进行水平角、边长和平面点位较差的分析比较,较差应符合表1.2-3 的规定:表 1.2-3 导线复测 CPⅡ控制点精度要求控制网等级附合长度(km)水平角较差限差(″ )边长较差限差(mm) 平面点位较差限差(mm) CPⅡ三等≤4 3.6 2mD 15 (3)水准点间的复测高差与原测高差之较差限差为±L6。2技术依据(1)《高速铁...
