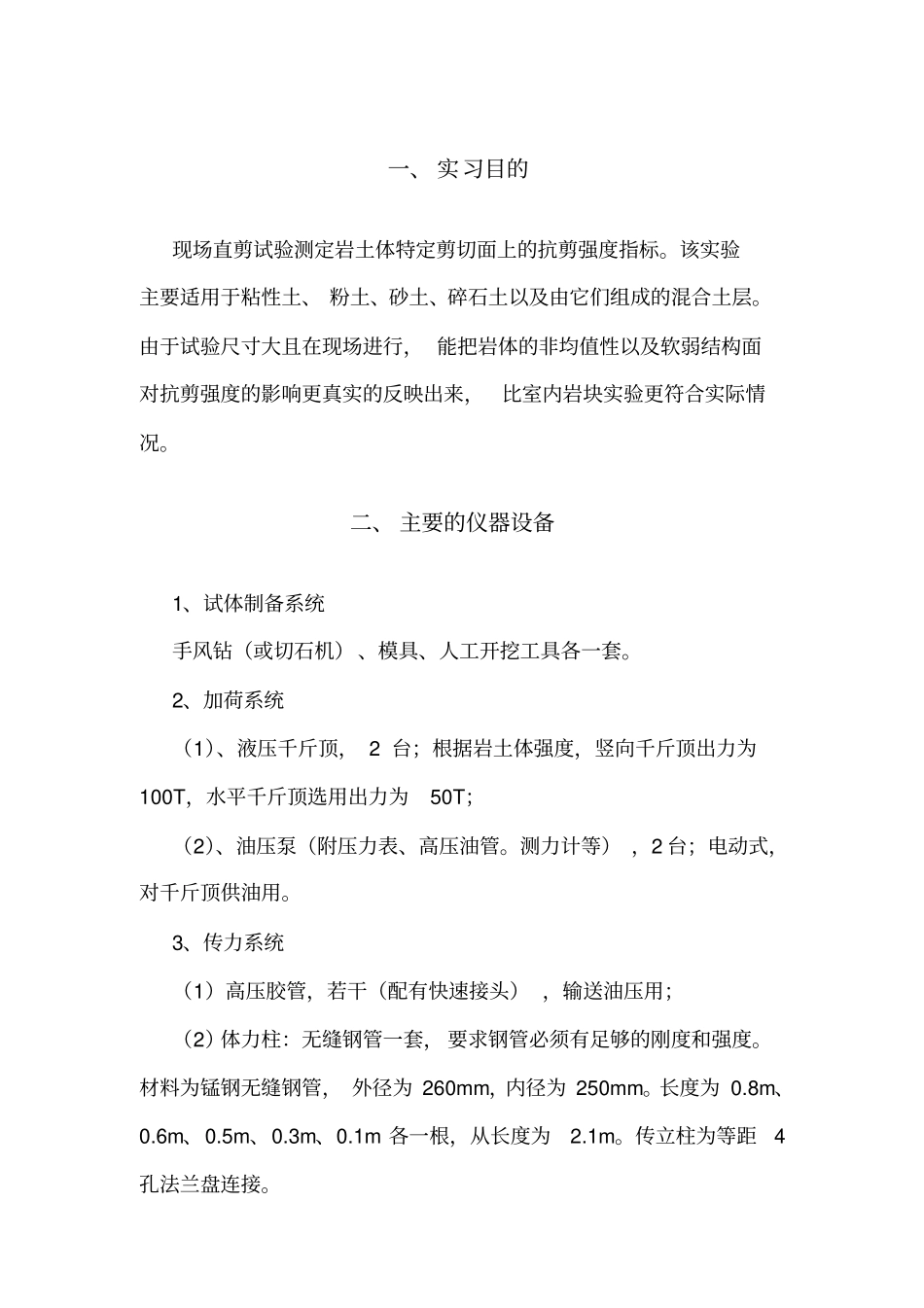

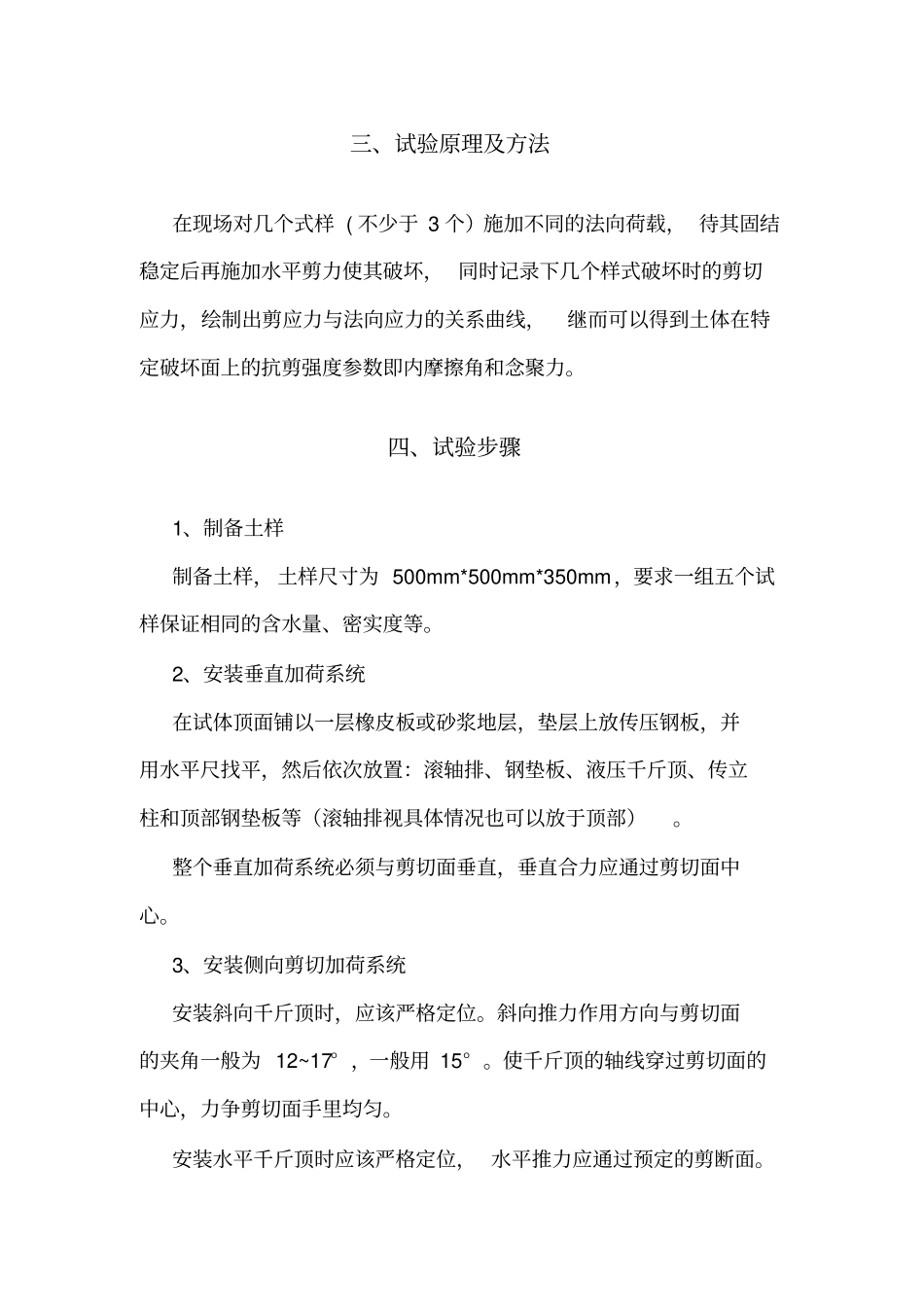

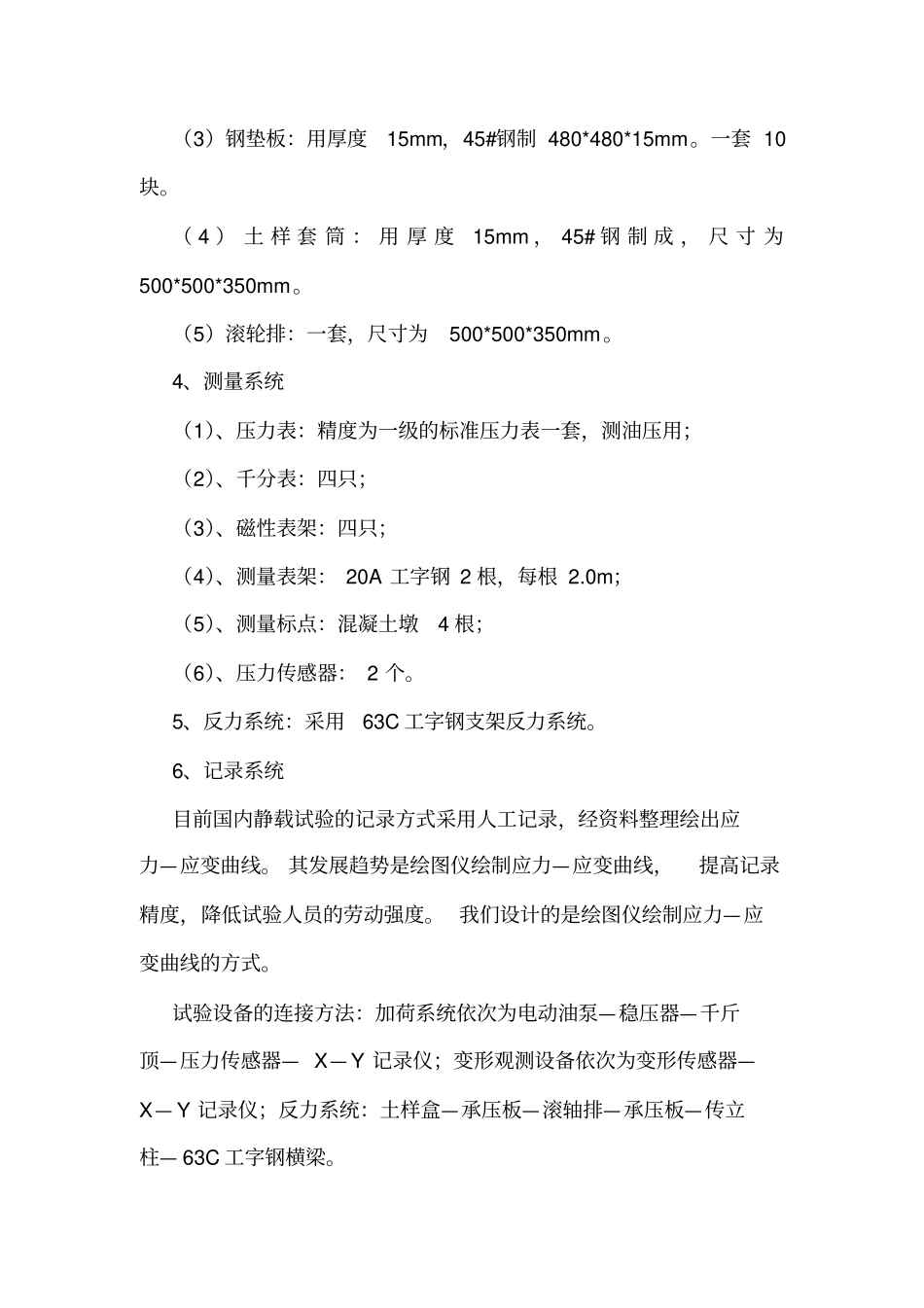

一、 实习目的现场直剪试验测定岩土体特定剪切面上的抗剪强度指标。该实验主要适用于粘性土、 粉土、砂土、碎石土以及由它们组成的混合土层。由于试验尺寸大且在现场进行， 能把岩体的非均值性以及软弱结构面对抗剪强度的影响更真实的反映出来，比室内岩块实验更符合实际情况。二、 主要的仪器设备1、试体制备系统手风钻（或切石机）、模具、人工开挖工具各一套。2、加荷系统（1）、液压千斤顶， 2 台；根据岩土体强度，竖向千斤顶出力为100T，水平千斤顶选用出力为50T；（2）、油压泵（附压力表、高压油管。测力计等） ，2 台；电动式，对千斤顶供油用。3、传力系统（1）高压胶管，若干（配有快速接头） ，输送油压用；（2）体力柱：无缝钢管一套， 要求钢管必须有足够的刚度和强度。材料为锰钢无缝钢管， 外径为 260mm，内径为 250mm。长度为 0.8m、0.6m、0.5m、0.3m、0.1m 各一根，从长度为2.1m。传立柱为等距4孔法兰盘连接。（3）钢垫板：用厚度15mm，45#钢制 480*480*15mm。一套 10块。（ 4 ） 土 样 套 筒 ： 用 厚 度15mm ， 45# 钢 制 成 ， 尺 寸 为500*500*350mm。（5）滚轮排：一套，尺寸为500*500*350mm。4、测量系统（1）、压力表：精度为一级的标准压力表一套，测油压用；（2）、千分表：四只；（3）、磁性表架：四只；（4）、测量表架： 20A 工字钢 2 根，每根 2.0m；（5）、测量标点：混凝土墩4 根；（6）、压力传感器： 2 个。5、反力系统：采用63C 工字钢支架反力系统。6、记录系统目前国内静载试验的记录方式采用人工记录，经资料整理绘出应力—应变曲线。 其发展趋势是绘图仪绘制应力—应变曲线，提高记录精度，降低试验人员的劳动强度。 我们设计的是绘图仪绘制应力—应变曲线的方式。试验设备的连接方法：加荷系统依次为电动油泵—稳压器—千斤顶—压力传感器— X— Y 记录仪；变形观测设备依次为变形传感器—X— Y 记录仪；反力系统：土样盒—承压板—滚轴排—承压板—传立柱— 63C 工字钢横梁。三、试验原理及方法在现场对几个式样 ( 不少于 3 个）施加不同的法向荷载， 待其固结稳定后再施加水平剪力使其破坏， 同时记录下几个样式破坏时的剪切应力，绘制出剪应力与法向应力的关系曲线，继而可以得到土体在特定破坏面上的抗剪强度参数即内摩擦角和念聚力。四、试验步骤1、制备土样制备土样， 土样尺寸为 500mm*500mm*350mm，要求一组五个试样保证相同的含...
