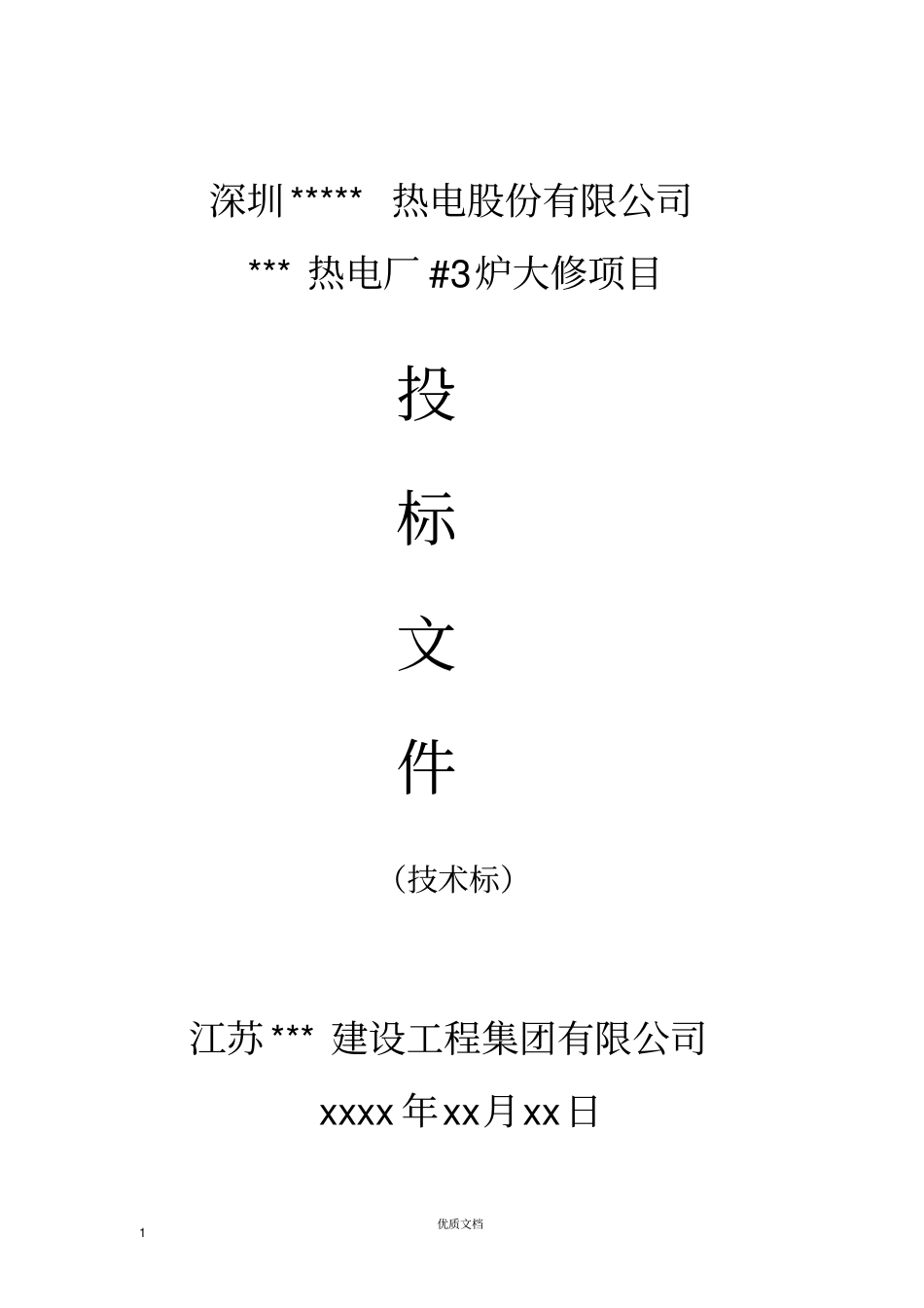

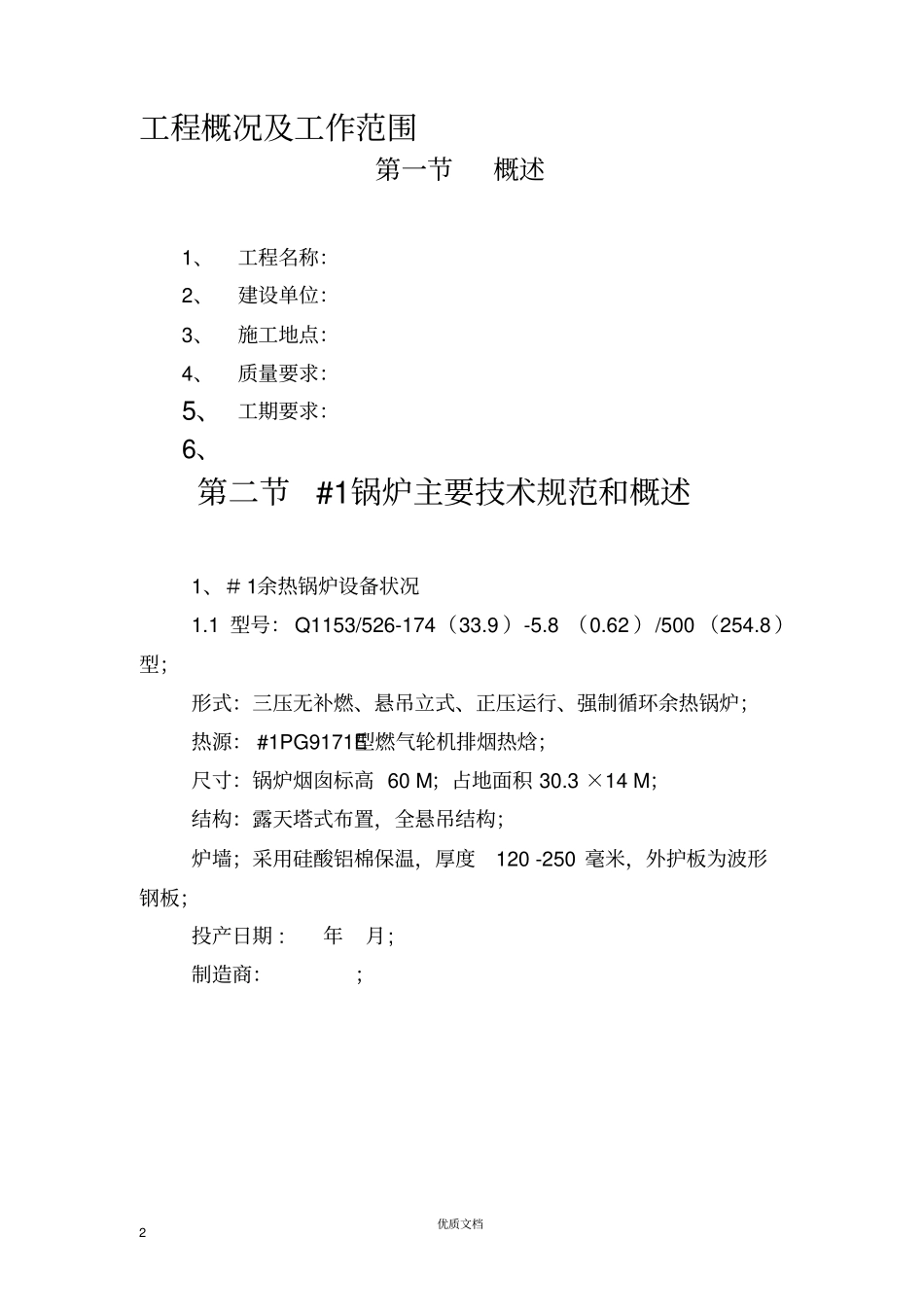

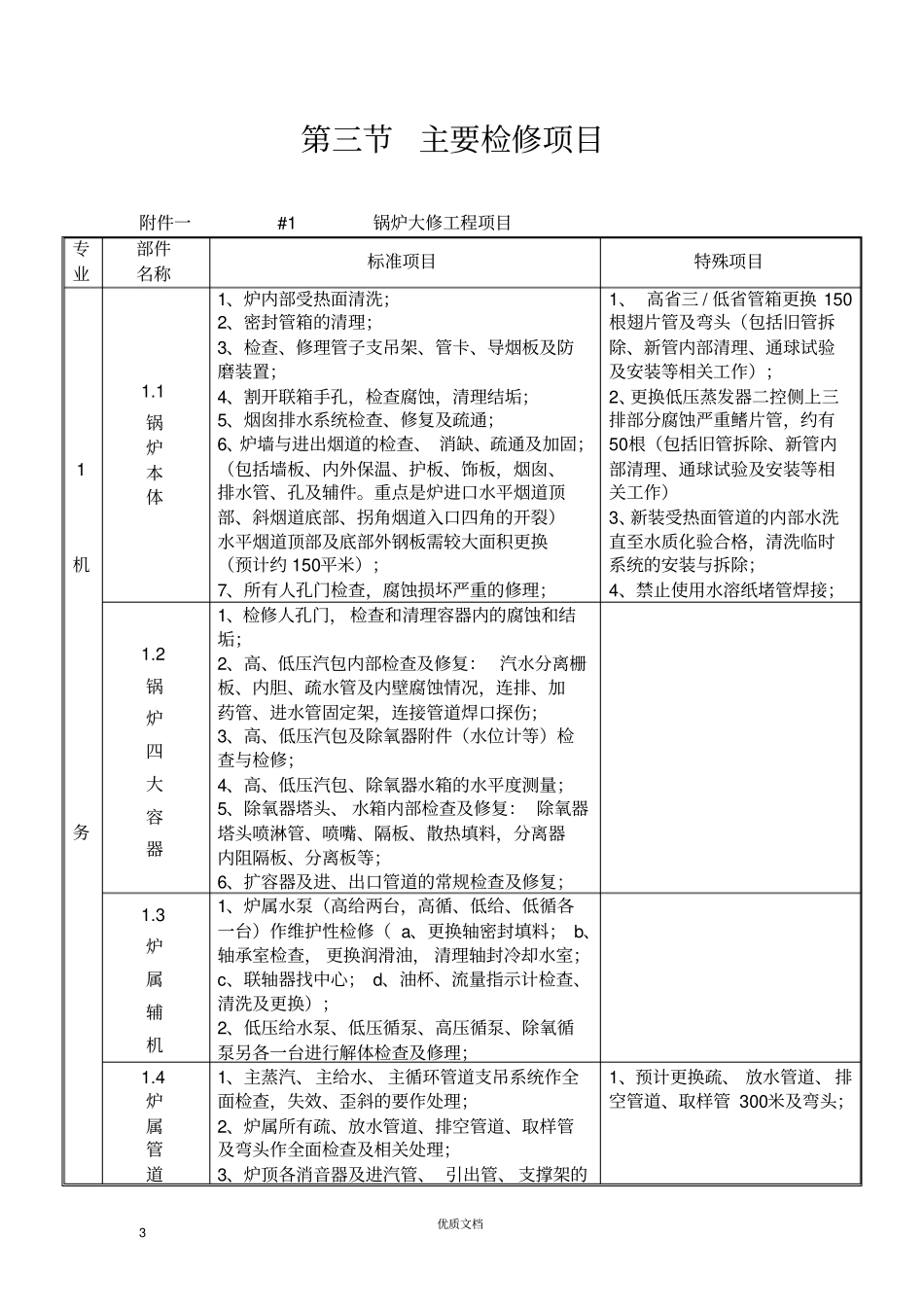

优质文档1深圳 ***** 热电股份有限公司*** 热电厂 #3炉大修项目投标文件（技术标）江苏 *** 建设工程集团有限公司xxxx 年xx月xx日优质文档2工程概况及工作范围第一节概述1、工程名称：2、建设单位：3、施工地点：4、质量要求：5、 工期要求：6、第二节#1锅炉主要技术规范和概述1、＃1余热锅炉设备状况1.1 型号： Q1153/526-174（33.9 ）-5.8 （0.62 ）/500 （254.8 ）型；形式：三压无补燃、悬吊立式、正压运行、强制循环余热锅炉；热源： #1PG9171E型燃气轮机排烟热焓；尺寸：锅炉烟囱标高 60 M；占地面积 30.3 ×14 M；结构：露天塔式布置，全悬吊结构；炉墙；采用硅酸铝棉保温，厚度120 -250 毫米，外护板为波形钢板；投产日期 : 年月; 制造商：；优质文档3第三节主要检修项目附件一 #1锅炉大修工程项目专业部件名称标准项目特殊项目1 机务1.1 锅炉本体1、炉内部受热面清洗；2、密封管箱的清理；3、检查、修理管子支吊架、管卡、导烟板及防磨装置；4、割开联箱手孔，检查腐蚀，清理结垢；5、烟囱排水系统检查、修复及疏通；6、炉墙与进出烟道的检查、 消缺、疏通及加固；（包括墙板、内外保温、护板、饰板，烟囱、排水管、孔及辅件。重点是炉进口水平烟道顶部、斜烟道底部、拐角烟道入口四角的开裂）水平烟道顶部及底部外钢板需较大面积更换（预计约 150平米）；7、所有人孔门检查，腐蚀损坏严重的修理；1、 高省三 / 低省管箱更换 150根翅片管及弯头（包括旧管拆除、新管内部清理、通球试验及安装等相关工作）；2、更换低压蒸发器二控侧上三排部分腐蚀严重鳍片管，约有50根（包括旧管拆除、新管内部清理、通球试验及安装等相关工作）3、新装受热面管道的内部水洗直至水质化验合格，清洗临时系统的安装与拆除；4、禁止使用水溶纸堵管焊接；1.2 锅炉四大容器1、检修人孔门， 检查和清理容器内的腐蚀和结垢；2、高、低压汽包内部检查及修复： 汽水分离栅板、内胆、疏水管及内壁腐蚀情况，连排、加药管、进水管固定架，连接管道焊口探伤；3、高、低压汽包及除氧器附件（水位计等）检查与检修；4、高、低压汽包、除氧器水箱的水平度测量；5、除氧器塔头、 水箱内部检查及修复： 除氧器塔头喷淋管、喷嘴、隔板、散热填料，分离器内阻隔板、分离板等；6、扩容器及进、出口管道的常规检查及修复；1.3 炉属辅机1、炉属水泵（高给两台，高循、低给、低循各一台）作维护性检修（ a、更换轴密封填料； b、轴承...
