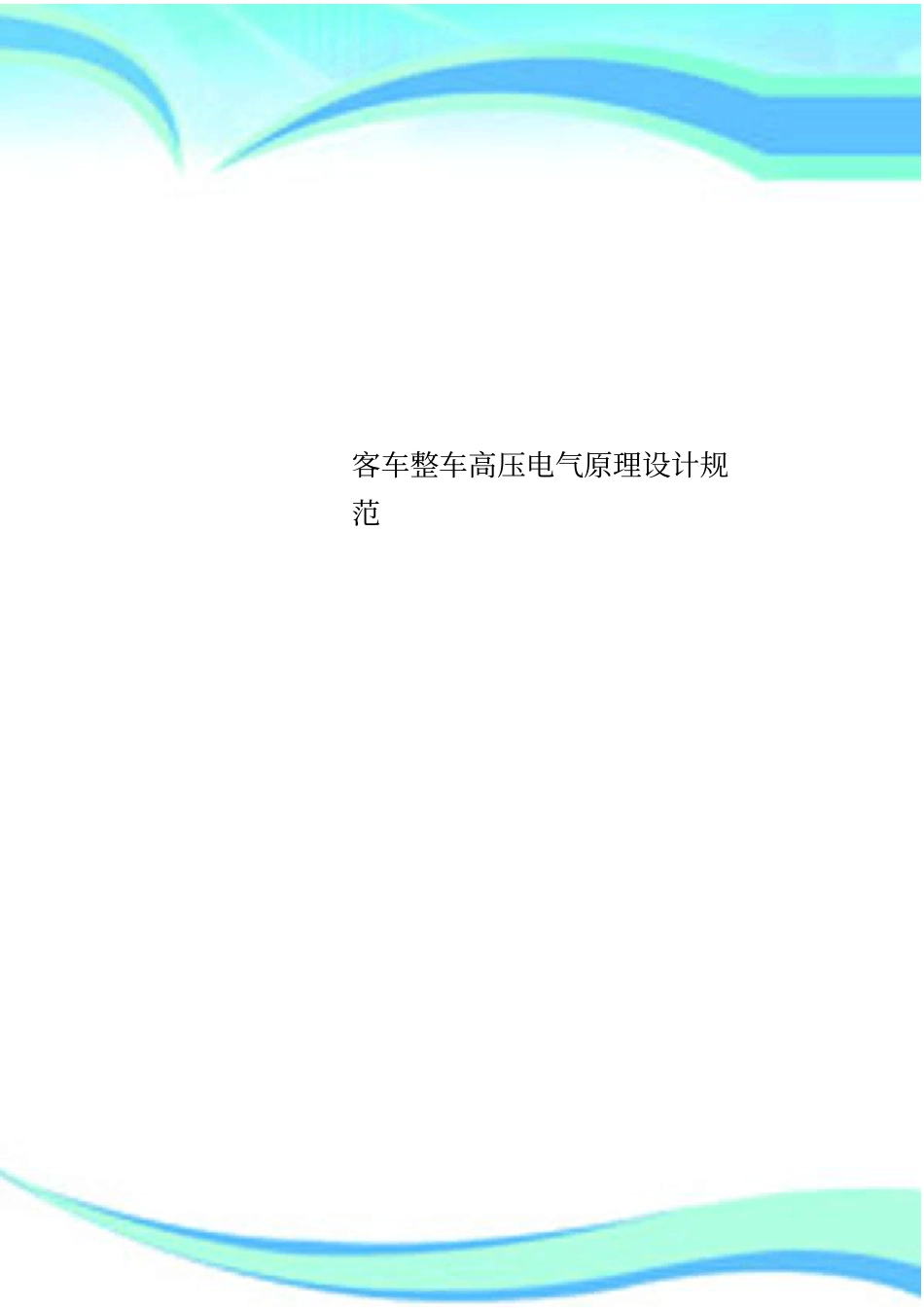

客车整车高压电气原理设计规范2 ————————————————————————————————作者：————————————————————————————————日期：上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门3 客车整车高压电气原理设计规范编制：审核：批准：上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门4 目录文件变更日志前言一、规范性引用文件二、电动汽车高压原理设计三、电动汽车高压元器件的选型上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门5 上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门6 文档变更日志版本日期编制变更理由 / 变更内容备注V1.1 20180717 初稿前言本设计规范意在规定客车整车高压电气原理设计规范。本规范由上海万象汽车制造有限公司技术中心电气技术部负责起草。本设计规范适用于上海万象汽车制造有限公司生产的车辆。上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门7 一、规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件, 仅所注日期的上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门8 版本适用于本文件。凡是不注日期的引用文件, 其最新版本 ( 包括所有的修改单 ) 适用于本文件。GB/T 18384.2-2015 《电动汽车安全要求第 2 部分：操作安全和故障防护》 。GB/T 18384.3-2015 《电动汽车安全要求第 3 部分：人员触电防护》 。 GB/T 18487.1-2015《电动汽车传导充电系统第 1 部分：通用要求》。GB/T 4094.2-2005 《电动汽车操纵件、指示器及信号装置的标志》。DB31/T 306-2015 《公交客车通用技术要求》2017暂行版：《电动客车安全技术条件》二、电动汽车高压原理设计纯电动客车与传统汽车最大不同在于纯电动客车整车电气化程度高，并且有高压用电设备。若使高压电器设备能够正常工作，关键是动力电池能够提供满足高压用电设备正常工作时的电压与电流。图 2-1 为纯电动客车整车高压电气系统功能结构图。上海万象汽车制造有限公司文件编号文件版本文件密级模板版本发放部门9 图 2-1 高压电系统工作原理图从原理图可知， 纯电动客车整车高压电气系统主要包括动力电池、驱动电机、 DC/DC、高压配电系统、除霜器、空调、助力转向电机以及气泵电机等高压用电设备。各个高压用电设备之间根据车辆运...
