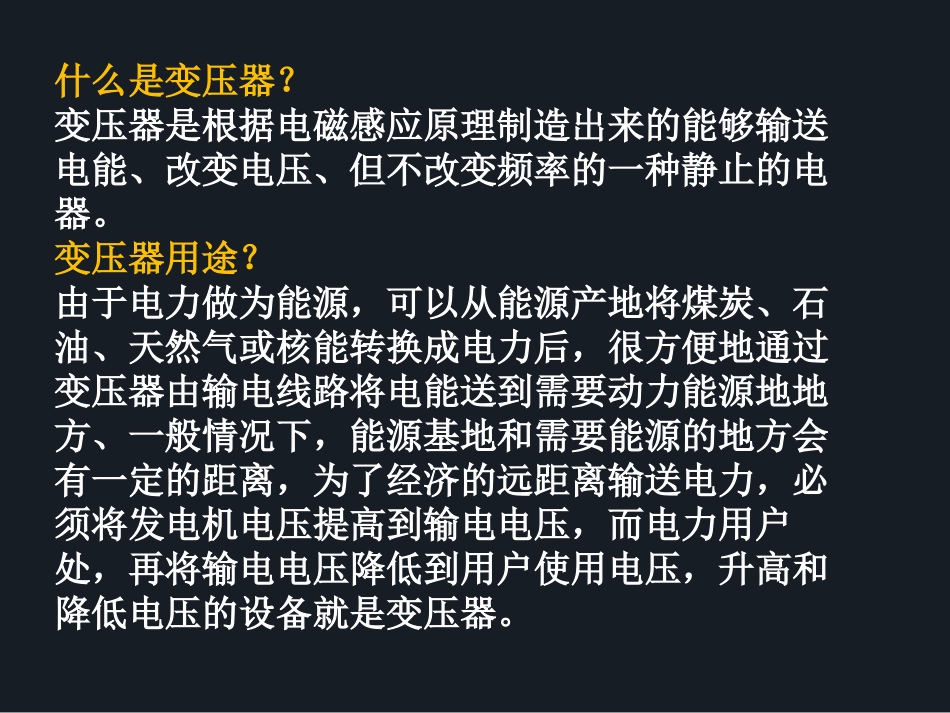

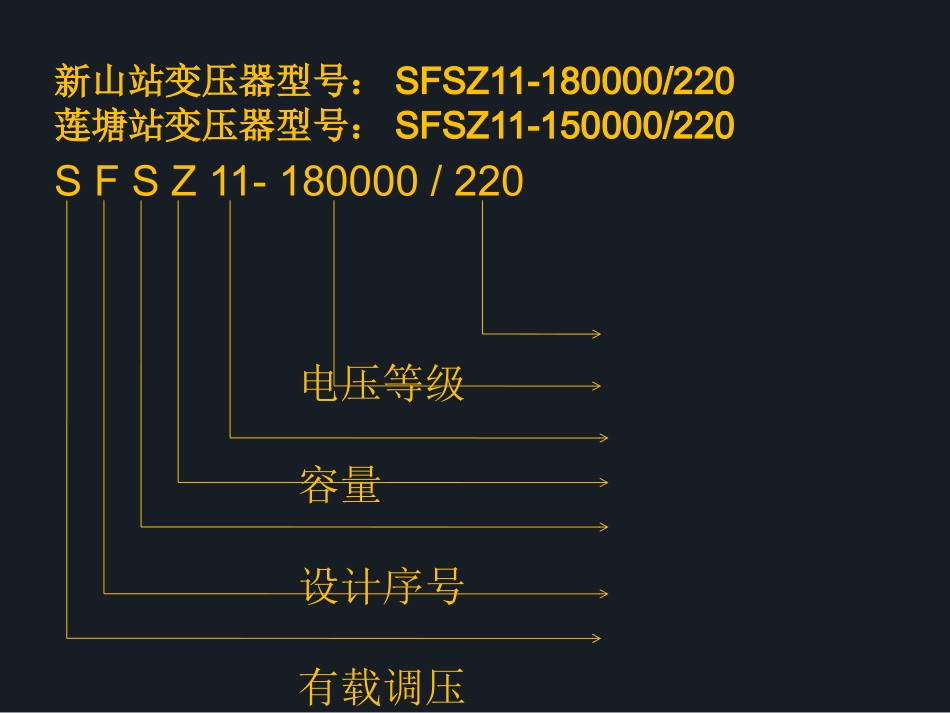

Addyourthemeaddyourtheme变压器运行规程培训课件什么是变压器？变压器是根据电磁感应原理制造出来的能够输送电能、改变电压、但不改变频率的一种静止的电器。变压器用途？由于电力做为能源，可以从能源产地将煤炭、石油、天然气或核能转换成电力后，很方便地通过变压器由输电线路将电能送到需要动力能源地地方、一般情况下，能源基地和需要能源的地方会有一定的距离，为了经济的远距离输送电力，必须将发电机电压提高到输电电压，而电力用户处，再将输电电压降低到用户使用电压，升高和降低电压的设备就是变压器。新山站变压器型号：SFSZ11-180000/220莲塘站变压器型号：SFSZ11-150000/220SFSZ11-180000/220电压等级容量设计序号有载调压三绕组风冷三相变压器的分类：电力变压器：将电力系统的交流电压和电流值变为另一个电力系统的不同电压和电流值借以输送电能的变压器。（用于配电系统升压、降压）配电变压器：指容量较小，由较高电压降到最后一级配电电压，直接做配电用的电力变压器。仪用变压器：用于测量仪表和继电保护装置如电压互感器、电流互感器。试验变压器：能产生高压，对电气设备进行高压试验特种变压器：如电炉变压器、整流变压器、调整变压器等。变压器的冷却方式分类：1、油浸自冷式变压器。2、油浸风冷式变压器。3、油浸强迫油循环风冷却式变压器。4、油浸强迫油循环水冷却式变压器。5、干式变压器油浸电力变压器主要由下列部分组成：1、器身：包括铁心、绕组、绝缘结构和引线。2、油箱：3、调压装置：无励磁分接开关或有载分接开关。4、冷却装置：散热器或冷却器。5、保护装置：包括储油柜、油位计、压力释放阀、测温元件、气体继电器等。6、出现装置：包括高、中、底套管、电缆出线等。变压器保护有那些：1、瓦斯保护、压力释放保护：起内部故障保护和油位降低保护。2、差动和速断保护：变压器内部短路或单项接地、相间短路保护。3、过流保护：作瓦斯保护和差动保护的后备保护或外部相间短路保护。4、零序保护：高压侧外部的接地保护。5、过负荷保护：对称负载的过负荷保护。变压器运行的有关规定：1、在110kV及以上中性点直接接地系统中，变压器停、送电及经变压器向母线充电时，在操作前必须将中性点接地开关合上，操作完毕后按系统方式要求决定是否拉开。2、并列运行中的变压器中性点接地开关需从一台倒换至另一台运行变压器时，应先合上另一台变压器的中性点接地开关，再拉开原来的中性点接地开关；3、新安装、大修后的变压器投入运行前，应在额定电压下做空载全电压冲击合闸试验，加压前应将变压器全部保护投入，新变压器冲击5次，大修后的变压器冲击3次。4、变压器并列或解列前应检查负荷分配情况，确认解、并列后不会造成任一台变压器过负荷。5、主变压器重瓦斯保护动作跳闸后未经检查找出跳闸原因，试验合格前不许投入运行。6、只有一台主变运行的变电站，正常运行时该主变压器高、中压侧中性点直接接地。7、变压器存在冷却系统不正常，严重漏油、色谱分析异常等情况下，禁止过负荷运行。8、变压器过负荷运行时，应投入全部冷却器，并加强对变压器上层油温的监视和对变压器的检查。主变压器停送电的原则：1、变压器的停电操作必须按低、中、高的顺序，先断开三侧断路器后，才能依次断开低、中、高侧断路器的两侧隔离开关，断开隔离开关的顺序为：先断开主变侧隔离开关、再断开母线侧隔离开关。送电操作顺序与此相反。2、变压器检修时风冷电源应断开，投入运行前，应先投入冷却装置电源。3、变压器的充电应在高压侧进行。4、变压器投运前重瓦斯保护投跳闸位置。主变压器巡视检查有关规定：一、日常巡视应检查的项目1、各侧引线有无断股、散股，接头有无发热迹象。2、各侧套管有无破损、裂纹、放电痕迹、油污及其它异常现象，充油套管油位、油色正常。3、本体温度计有无损坏现象，油温温度计指示是否在85℃以下，并与监控后台机显示数值一致。4、各部位有无渗油、漏油现象。5、在运行状态的冷却装置运行正常，运行散热器与本体温度应相近,风扇运转转速及音响、应均匀，与平时相比无过大响声，所吹风向向外。主变油流继电器指针应指向“流动”位置且稳定...
