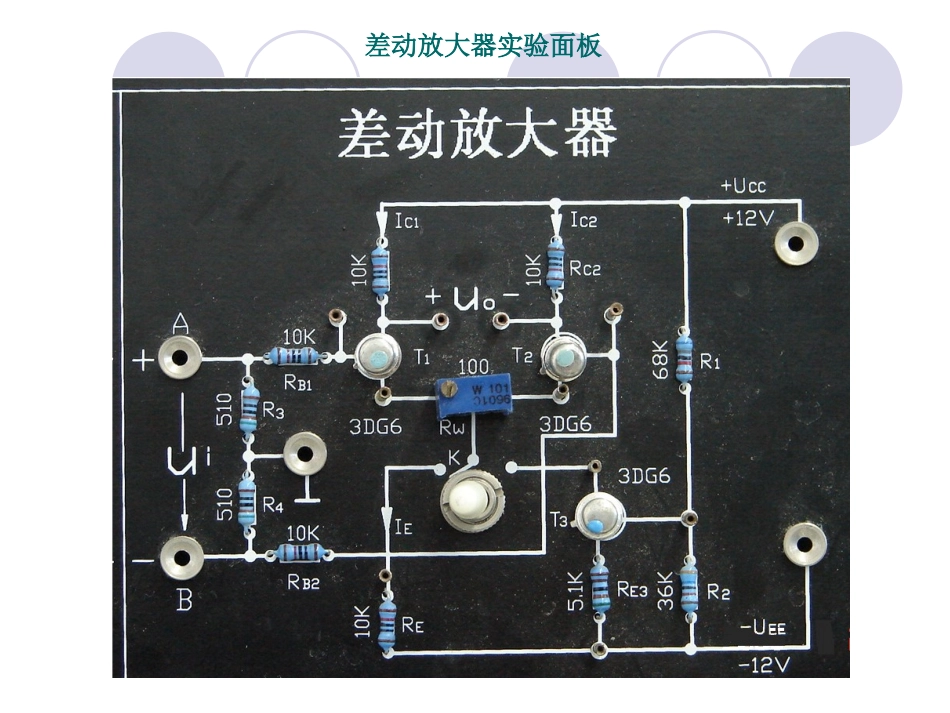

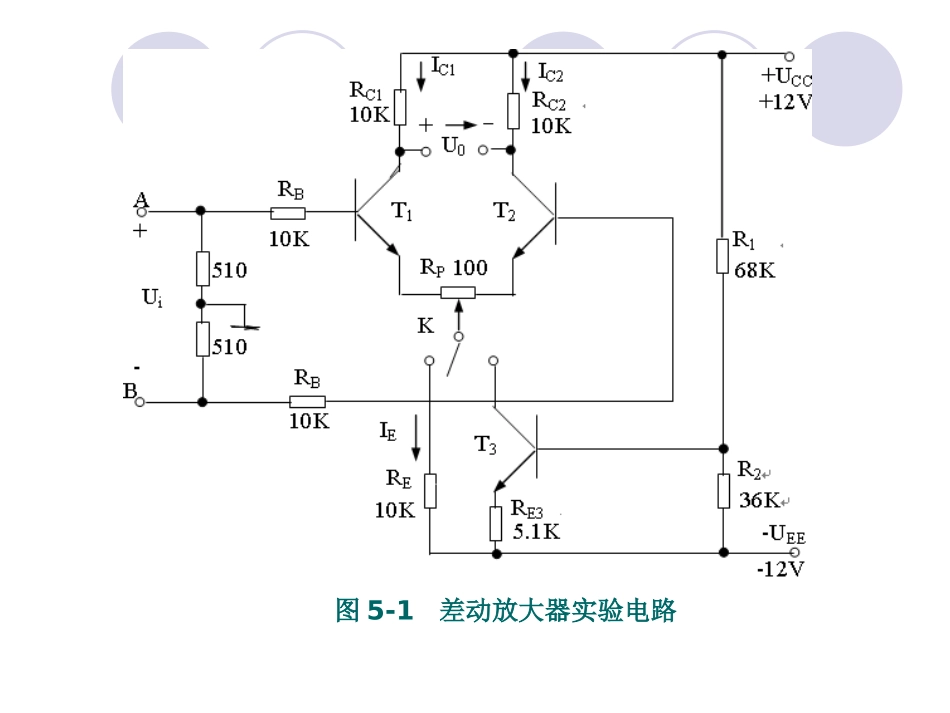

差动放大器一、实验目的1、加深对差动放大器性能及特点的理解。2、学习差动放大器主要性能指标的测试方法。二、实验原理见《电子技术实验指导书》P18。三、实验设备与器件1、±12V直流电源2、函数信号发生器3、双踪示波器4、交流毫伏表5、直流电压表6、三极管3DG6×3特性参数一致7、电阻器、电容器若干图5-1差动放大器实验电路差动放大器实验面板差动放大器直流电源接线图红线——+12V，绿线——-12V，黄线——”地”四、实验内容（典型差动放大器性能测试）开关K拨向左边构成典型差动放大器。1、测量静态工作点步骤：（1）调节放大器零点信号源不接入。将放大器输入端A、B与地短接，接通±12V直流电源，用直流电压表测量输出电压Uo，调节调零电位器RP，使Uo=0。（2）测量静态工作点零点调好以后，用直流电压表测量T1、T2管各电极电位及射极电阻RE两端电压URE，记入表5-1。测量值（V）UC1UB1UE1UC2UB2UE2URE计算值IC（mA）IB（mA）UCE（mV）表5-1调零接线图接直流电压表”+”接直流电压表”-”接”地”A、B短接线开关K显示“零点”电压值测静态工作点接线图（T1）：(同样的方法测T2静态工作点)测UB1UB1值测UC1UC1值测UE1UE1值红色鳄鱼夹——直流电压表”+”，黄线——直流电压表“-”2、测量差模电压放大倍数步骤：（1）断开直流电源；（2）将函数信号发生器的输出端接放大器输入端A，地端接放大器输入端B构成单端输入方式；（3）调节输入信号为频率f=1KHz的正弦信号，并使输出旋钮旋至零，用示波器监视输出端（集电极C1或C2与地之间）；（4）接通12V直流电源，逐渐增大输入电压ui（约100mV），在输出波形无失真的情况下，用交流毫伏表测Ui、Uc1、Uc2，记入表5-2中，并观察ui、uc1、uc2之间的相位关系及uRE随ui改变而变化的情况。单端输入共模输入ui（V）100mV1VuC1（V）uC2（V）////11cdiuAu0diuAu11CCiuAu0CiuAu11dCACMRRA表5-2差动放大器单端输入接线图接函数信号发生器输出端接“地”端输入信号显示测量单端输入方式输出电压接线图：测Uc1Uc1值测Uc2Uc2值接交流毫伏表接交流毫伏表3、测量共模电压放大倍数（1）将放大器A、B端短接；（2）信号源接A端与地之间，构成共模输入方式；（3）调节输入信号f=1KHz，ui=1V，在输出电压无失真的情况下，测量Ui、Uc1、Uc2，记入表5-2中，并观察ui、uc1、uc2之间的相位关系及URE随ui改变而变化的情况。差动放大器共模输入接线图接函数信号发生器输出端A、B短接测量共模输入方式输出电压接线图：测Uc1Uc1值测Uc2Uc2值接交流毫伏表接交流毫伏表恒流源式差动放大器性能测试与典型差动放大器方法相同，只是将开关K拨向右边构成恒流源式差动放大器即可。五、实验总结1、整理实验数据，列表比较实验结果和理论估算值，分析误差原因。1）静态工作点和差模电压放大倍数。2）典型差动放大电路单端输出时的CMRR实测值与理论值比较。3）典型差动放大电路单端输出时CMRR的实测值与具有恒流源的差动放大器CMRRP产测值比较。2、比较、和之间的相位关系。3、根据实验结果，总结电阻RE和恒流源的作用。六、预习要求见《电子技术实验指导书》P21。
