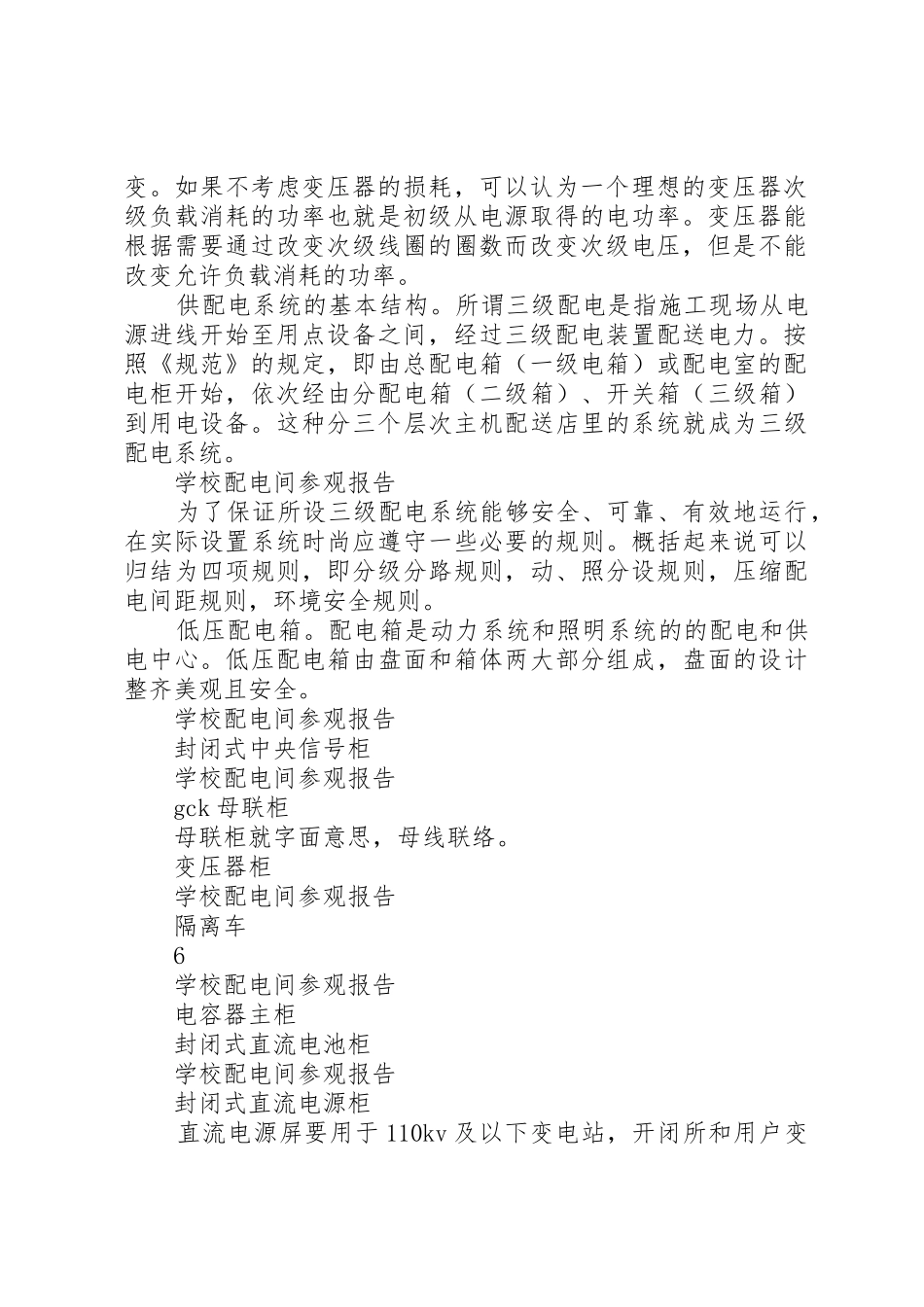

学校配电间参观报告 学校配电间参观 报告 班级：1222231 班 姓名：龚明 学号：10 号 指导老师：刘文利 0 学校配电间参观报告 3 月 3 号，在老师及电工的协调下，我们统一参观了学校13 号教学楼的配电间，此行圆满顺利结束。 供配电系统的接线包括变配电所主接线和高、低压配电网接线两方面。下图是学校供电系统图。 为了满足一次接线的安全性、可靠性、灵活性和经济性以及用电管理的要求，应合理配置电气设备，变压器就的配置就很重要。通过查找相关资料，我了解变压器的工作原理。 变压器工作原理。当一个正弦交流电压 u1 加在初级线圈两端时，导线中就有交变电流 i1 并产生交变磁通 ф1，它沿着铁芯穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势 u2，同时 ф1 也会在初级线圈上感应出一个自感电势 e1，e1 的方向与所加电压 u1 方向相反而幅度相近，从而限制了 i1 的大小。为了保持磁 学校配电间参观报告 通 ф1 的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。 如果次级接上负载，次级线圈就产生电流 i2，并因此而产生磁通 ф2，ф2 的方向与 ф1 相反，起了互相抵消的作用，使铁芯中总的磁通量有所减少，从而使初级自感电压 e1 减少，其结果使 i1 增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时 i1 增加，ф1 也增加，并且 ф1 增加部分正好补充了被 ф2 所抵消的那部分磁通，以保持铁芯里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。 供配电系统的基本结构。所谓三级配电是指施工现场从电源进线开始至用点设备之间，经过三级配电装置配送电力。按照《规范》的规定，即由总配电箱（一级电箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次主机配送店里的系统就成为三级配电系统。 学校配电间参观报告 为了保证所设三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守一些必要的规则。概括起来说可以归结为四项规则，即分级分路规则，动、照分设规则，压缩配电间距规则，环境安全规则。 低压配电箱。配电箱是动...
