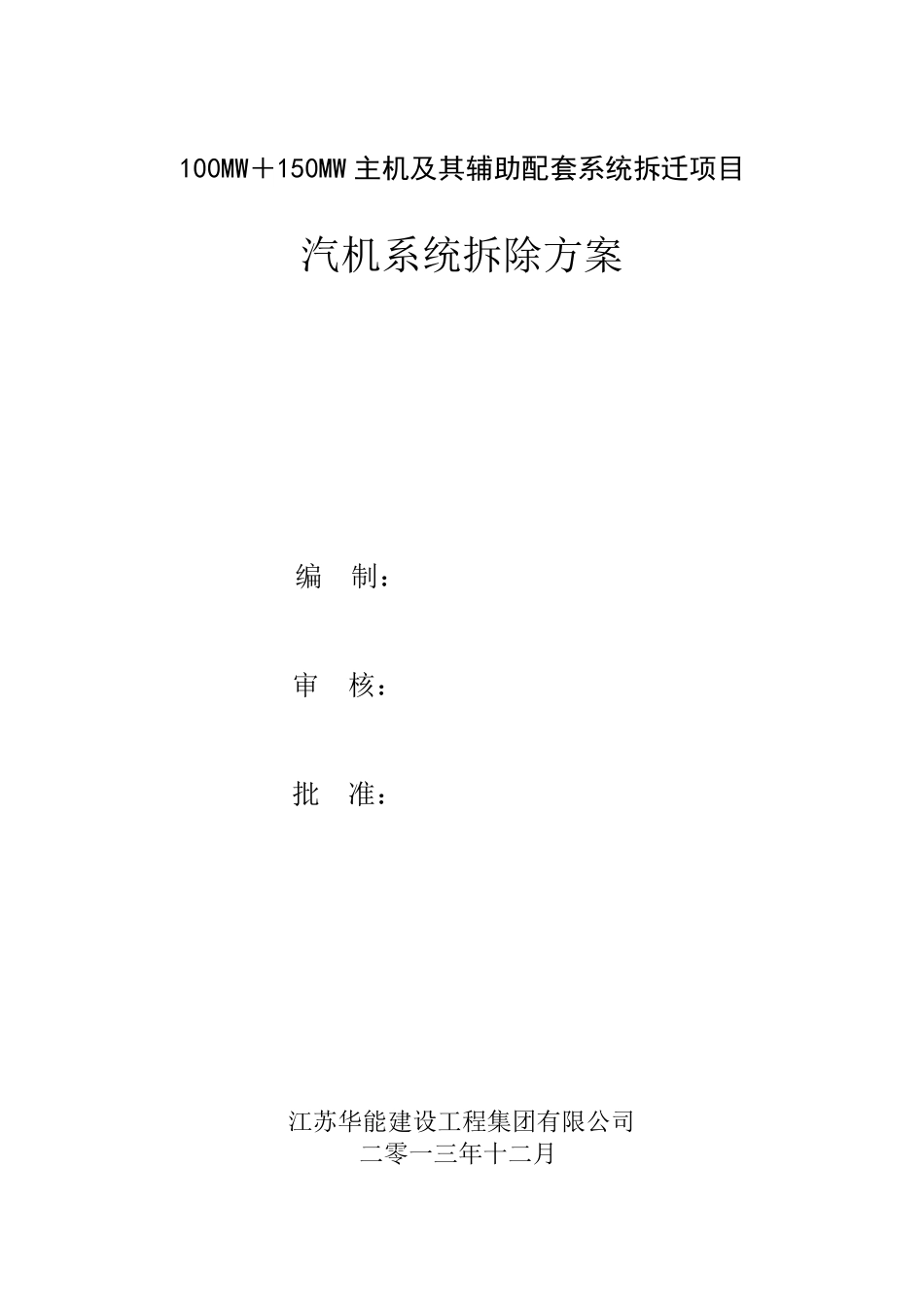

100MW＋150MW 主机及其辅助配套系统拆迁项目 汽机系统拆除方案 编 制： 审 核： 批 准： 江苏华能建设工程集团有限公司 二零一三年十二月 目录 1 工程概况 .................................................................. 2 2 编制依据和原则 ............................................................ 2 3 总体方案 .................................................................. 3 4 安全专项措施 ............................................................ 155 5 工器具、劳动力及进度计划表 ............................................... 17 6 安全文明施工制度 ......................................................... 19 7 雨季施工方案…………………………………………………………………………………………………………………23 8 职业健康安全风险控制计划表 ............................................... 24 9 环境控制计划表……………………………………………………………………………………………………………25 汽机系统拆除方案 第 1 页 共 2 5 页 1 工程概况 1.1 工程范围 本次拆除工程为华电宜宾发电有限公司两台汽轮机及其附属设备，分#1、#2 机组，#1 机组是北京汽机有限责任公司的 N100-8.83 型汽轮机，汽轮机为冲动冷凝式汽轮机，单轴、双缸、两排汽口，通过半挠性联轴器直接带动发电机工作，配套电机为SQF-100-2 型双水内冷交流发电机。#2 机组为上海汽轮机有限公司的 N150-13.24/535/535，汽轮机为超高压、中间再热、单缸、单转子、单排气、冲动式、冷凝式汽轮机。配套电机为QF-150-2型交流发电机。汽轮机本体主要由高中缸、低压缸、主汽门、调门组等组成。发电机本体由发电机转子、发电机静子、励磁机、冷却水系统等组成。主要辅机包括：给水泵，凝结水泵、高低压加热器、除氧器等组成。 1.2 工程特点 拆除作业空间狭小，作业的层次面比较多，起吊频次多。本次施工为保护性拆除，在施工中必须严格采取保护性措施是本项拆除的特点，按照图纸对拆除设备采用不褪色记号笔进行标记，要求标记清楚，标记的位置在拆卸运输 过程中不易 碰 损 的地 方，以 保证 位置的准 确 性。同 时 做 好 封 口的封 堵 及保护。 拆除手 段 主要是采用氧焊 气割 ，其他 法 兰 螺 栓 连 接可 采用专 用扳...
