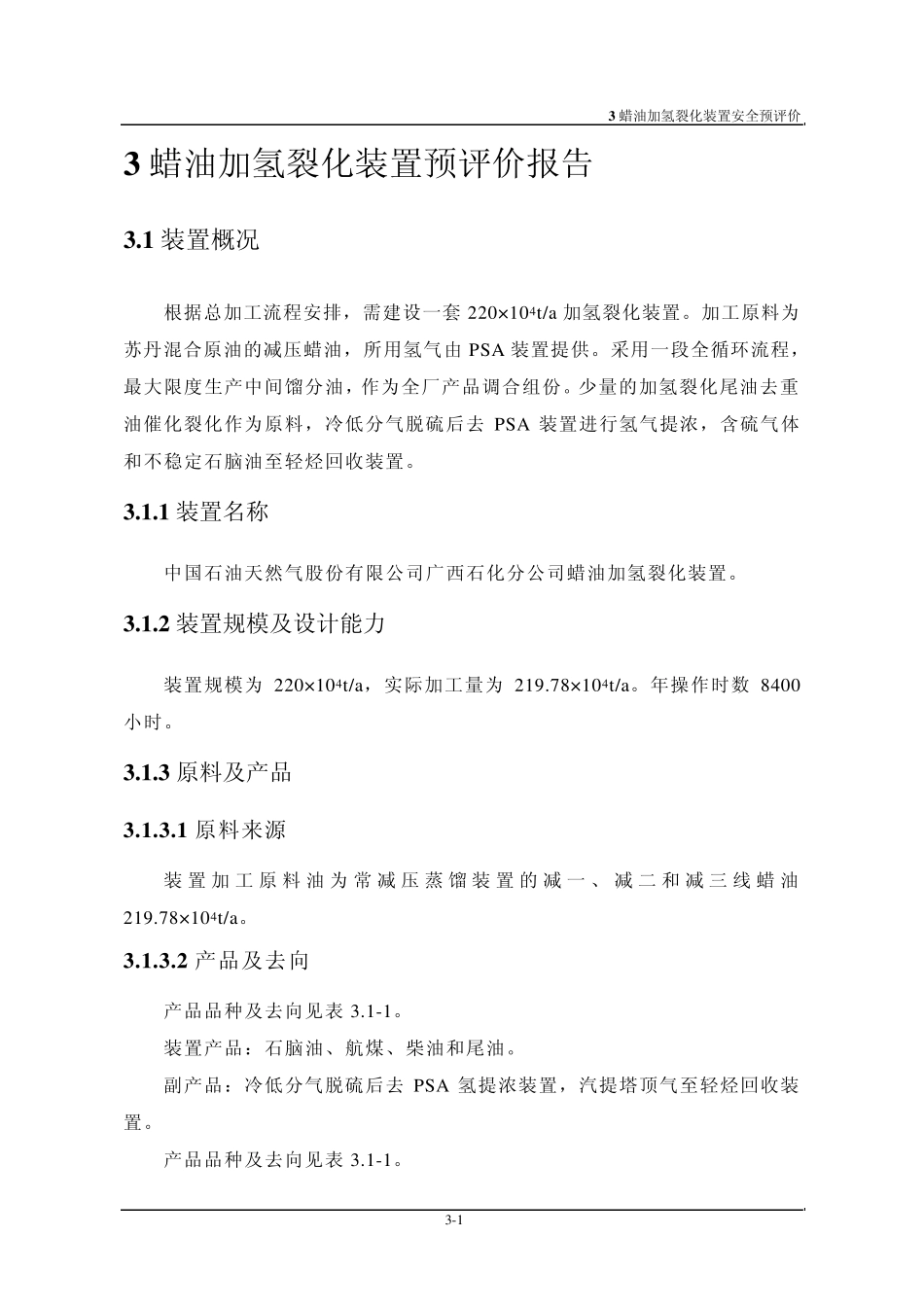

03蜡油加氢裂化装置_第1页
1/65

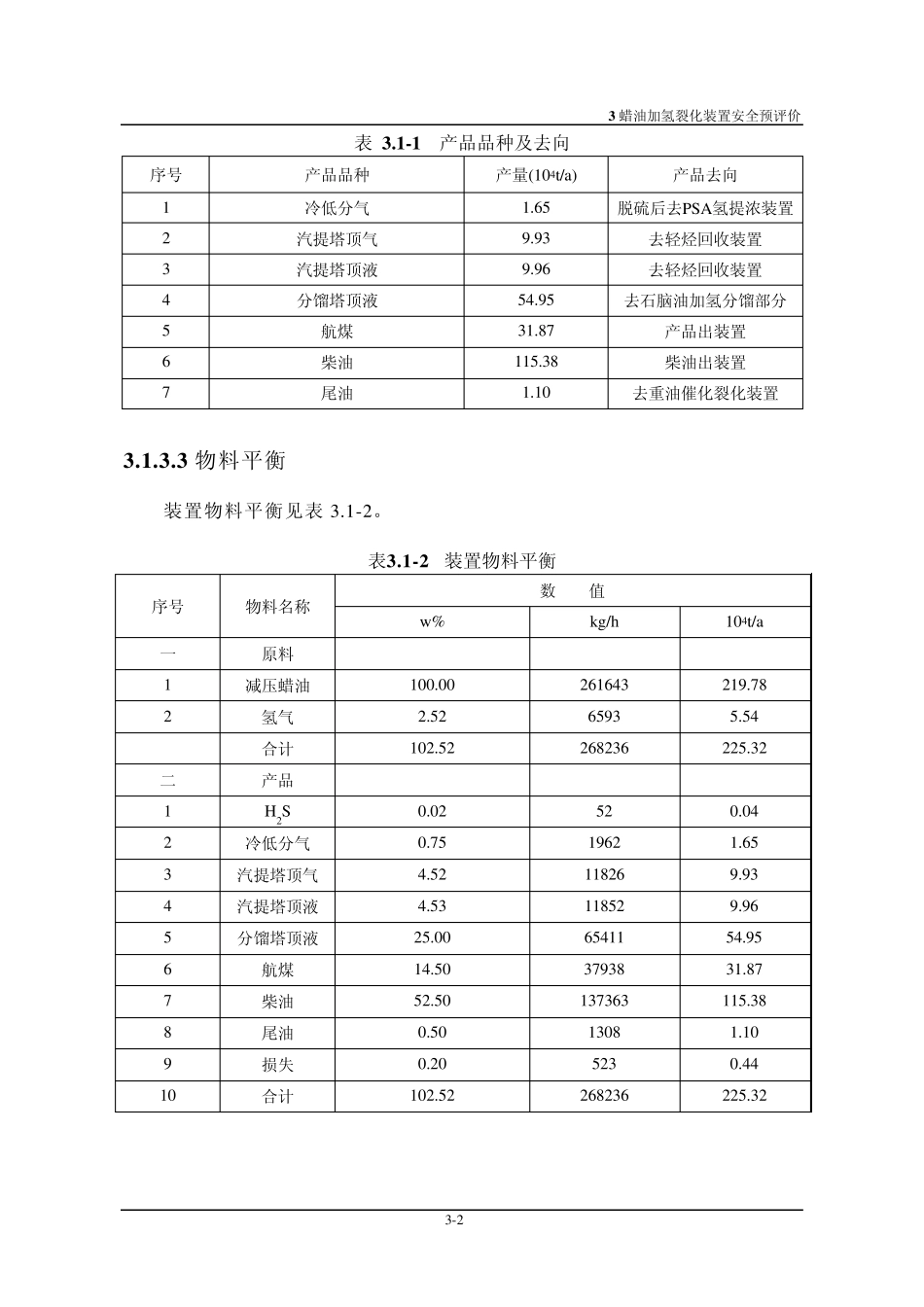

03蜡油加氢裂化装置_第2页
2/65

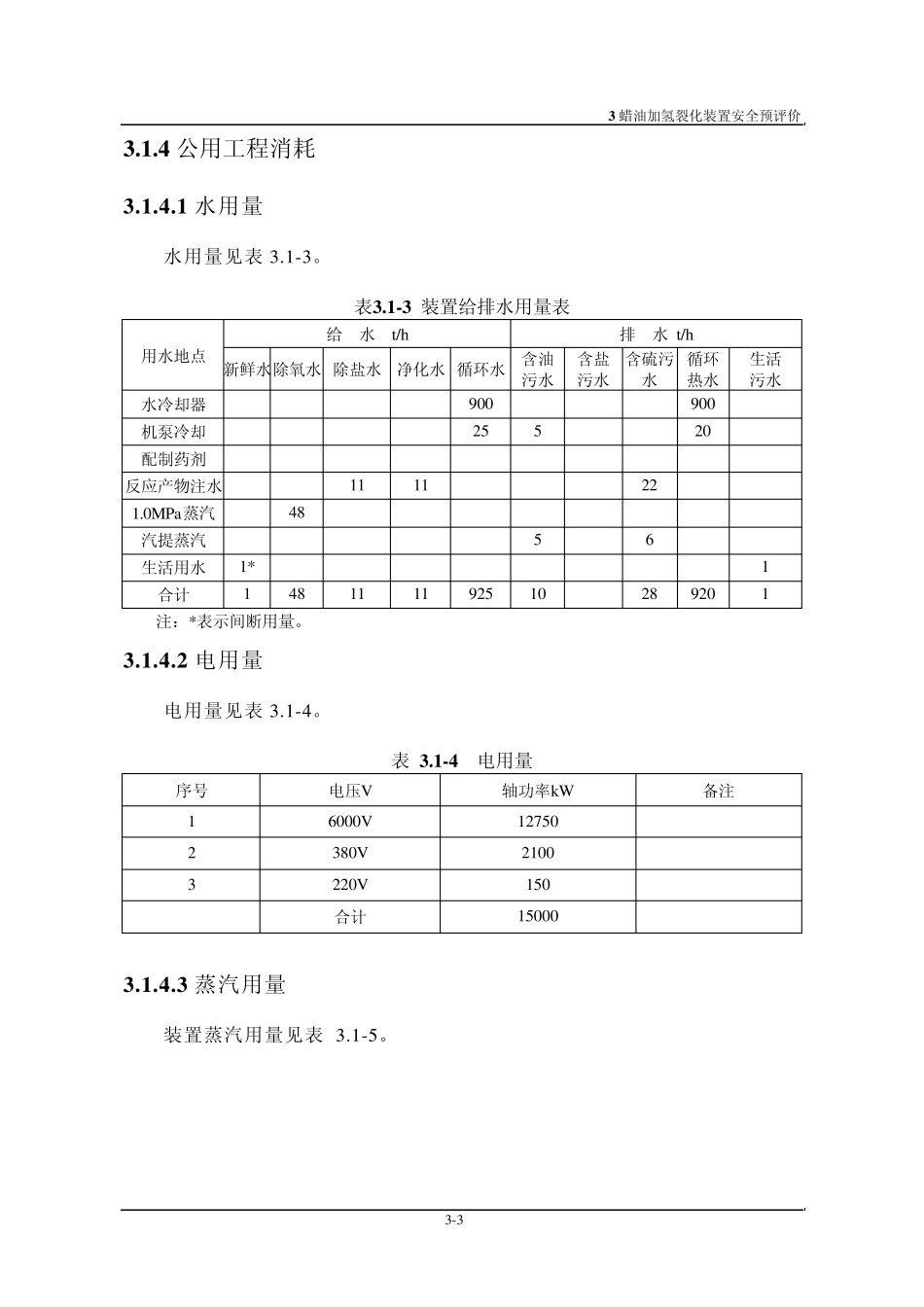

03蜡油加氢裂化装置_第3页
3/65
3 蜡油加氢裂化装置安全预评价 3-1 3 蜡油加氢裂化装置预评价报告 3 .1 装置概况 根据总加工流程安排,需建设一套220× 104t/a 加氢裂化装置。加工原料为苏丹混合原油的减压蜡油,所用氢气由PSA 装置提供。采用一段全循环流程,最大限度生产中间馏分油,作为全厂产品调合组份。少量的加氢裂化尾油去重油催化裂化作为原料,冷低分气脱硫后去PSA 装置进行氢气提浓,含硫气体和不稳定石脑油至轻烃回收装置。 3 .1 .1 装置名称 中国石油天然气股份有限公司广西石化分公司蜡油加氢裂化装置。 3 .1 .2 装置规模及设计能力 装置规模为220× 104t/a,实际加工量为219.78× 104t/a。年操作时数8400小时。 3 .1 .3 原料及产品 3 .1 .3 .1 原料来源 装置加工原料油为常减压蒸馏装置的减一、 减二 和减三 线 蜡油219.78× 104t/a。 3 .1 .3 .2 产品及去向 产品品种及去向见表 3.1-1。 装置产品:石脑油、航煤、柴油和尾油。 副产品:冷低分气脱硫后去PSA 氢提浓装置,汽提塔顶气至轻烃回收装置。 产品品种及去向见表 3.1-1。 3 蜡油加氢裂化装置安全预评价 3-2 表 3 .1 -1 产品品种及去向 序号 产品品种 产量(104t/a) 产品去向 1 冷低分气 1.65 脱硫后去PSA氢提浓装置 2 汽提塔顶气 9.93 去轻烃回收装置 3 汽提塔顶液 9.96 去轻烃回收装置 4 分馏塔顶液 54.95 去石脑油加氢分馏部分 5 航煤 31.87 产品出装置 6 柴油 115.38 柴油出装置 7 尾油 1.10 去重油催化裂化装置 3 .1 .3 .3 物料平衡 装置物料平衡见表3.1-2。 表3 .1 -2 装置物料平衡 序号 物料名称 数 值 w % kg/h 104t/a 一 原料 1 减压蜡油 100.00 261643 219.78 2 氢气 2.52 6593 5.54 合计 102.52 268236 225.32 二 产品 1 H2S 0.02 52 0.04 2 冷低分气 0.75 1962 1.65 3 汽提塔顶气 4.52 11826 9.93 4 汽提塔顶液 4.53 11852 9.96 5 分馏塔顶液 25.00 65411 54.95 6 航煤 14.50 37938 31.87 7 柴油 52.50 137363 115.38 8 尾油 0.50 1308 1.10 9 损失 0.20 523 0.44 10 合计 102.52 268236 225.32 3 蜡油加氢裂化装置安全预评价 3-3 3 .1 .4 公用工程消耗 3 .1 .4 .1 水用量 水用量见表3.1-3。 表3 .1 -3 装置给排水用量表 用水地点 给 水 t/h 排 水 t/h 新鲜水 除氧水 除盐水 ...
