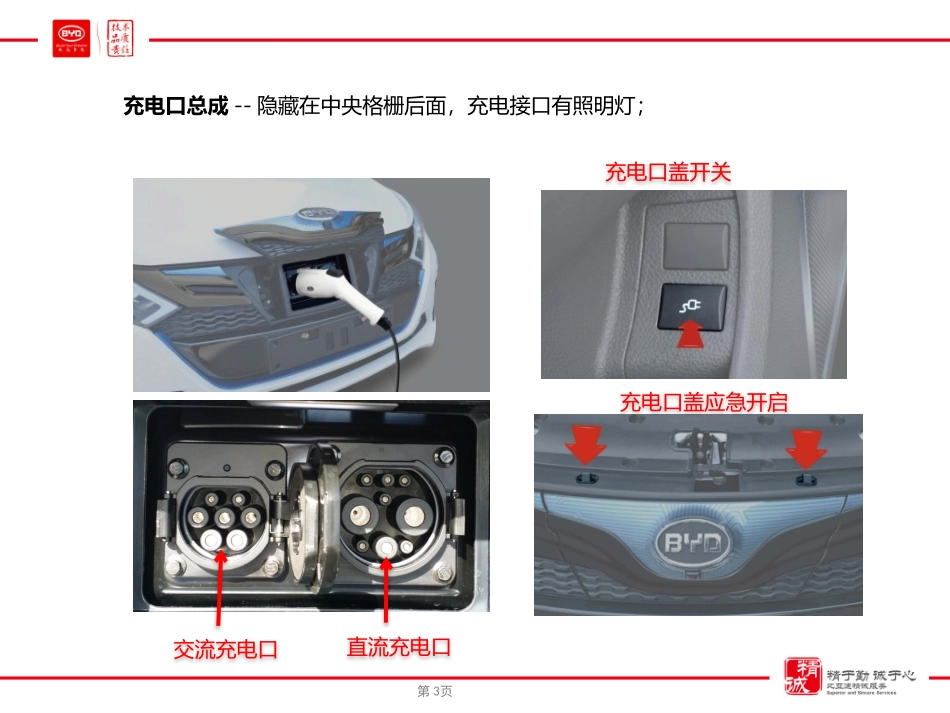

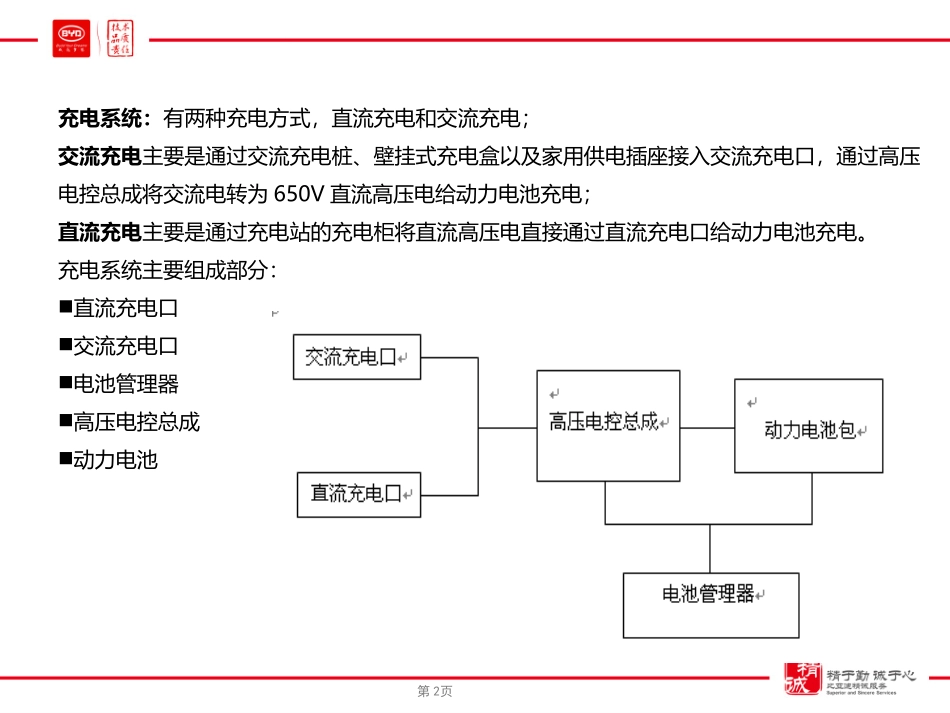

第1页e5充电系统介绍第2页充电系统：有两种充电方式，直流充电和交流充电；交流充电主要是通过交流充电桩、壁挂式充电盒以及家用供电插座接入交流充电口，通过高压电控总成将交流电转为650V直流高压电给动力电池充电；直流充电主要是通过充电站的充电柜将直流高压电直接通过直流充电口给动力电池充电。充电系统主要组成部分：直流充电口交流充电口电池管理器高压电控总成动力电池第3页交流充电口直流充电口充电口总成--隐藏在中央格栅后面，充电接口有照明灯；充电口盖开关充电口盖应急开启第4页交流充电口总成：通过家用220V插座和交流充电柜接入交流充电口，通过车载充电设备将高压交流电转为高压直流电给动力电池充电；CC与PE阻值3.3Kw及以下充电盒680Ω7Kw充电盒220Ω40Kw充电盒100ΩVTOL2KΩVTOV（预留）100ΩL：A相PE：地线NC1：B相CC：充电连接确认NC2：C相CP：充电控制N：中性线/第5页交流口电路原理图第6页1~A-（低压辅助电源负）2~A+（低压辅助电源正）3~CC2（直流充电感应信号）4~CC1（车身地）1KΩ±30Ω5~S-（CAN-L）6~S+（CAN-H）直流充电口总成：通过直流充电柜将高压直流电通过直流充电口给动力电池充电；CC1:充电柜确认枪是否插好(充电口端有1K电阻)CC2:电动车确认枪是否插好(充电枪端有1K电阻)第7页直流口电路原理图CC1→柜子输出低压电源→BMS得双路电→CC2→CAN通讯→柜子输出高压电第8页双路电第9页前舱配电盒ⅡK3-3K3-1直流充电继电器K3-2真空泵继电器K3-3真空泵继电器F3/2真空泵7.5AK3-2K3-1F3/2第10页IG3继电器编号KG-1KG-2名称IG3继电器P档继电器（预留）第11页1、正极接触器2、电池包分压接触器23、电池包分压接触器14、负极接触器6、直流充电正极接触器7、直流充电负极接触器8、主接触器9、交流充电接触器10、预充接触器充电系统原理图：VTOG充电时，自动是识别单相、三相相序并根据充电电流控制充电方式，根据充电设备识别充电功率，控制充电方式；第12页充电方式充电设备名称额定输入电压额定输出功率输出电流交流充电便携充电盒220V2kW8A壁挂式充电盒220V3.3kW16A壁挂式充电盒220V7kW32A壁挂式充电盒380V40kW63A直流充电直流充电柜///充电设备第13页交流充电枪总成车辆插头供电插头供电插头车辆插头CC与PE阻值是多少？第14页第15页比亚迪40kW壁挂式充电盒--充电电盒信息界面½»¡¢Ö±Á÷³äµç¿Ú--µçÆ÷ÔÀíͼ
