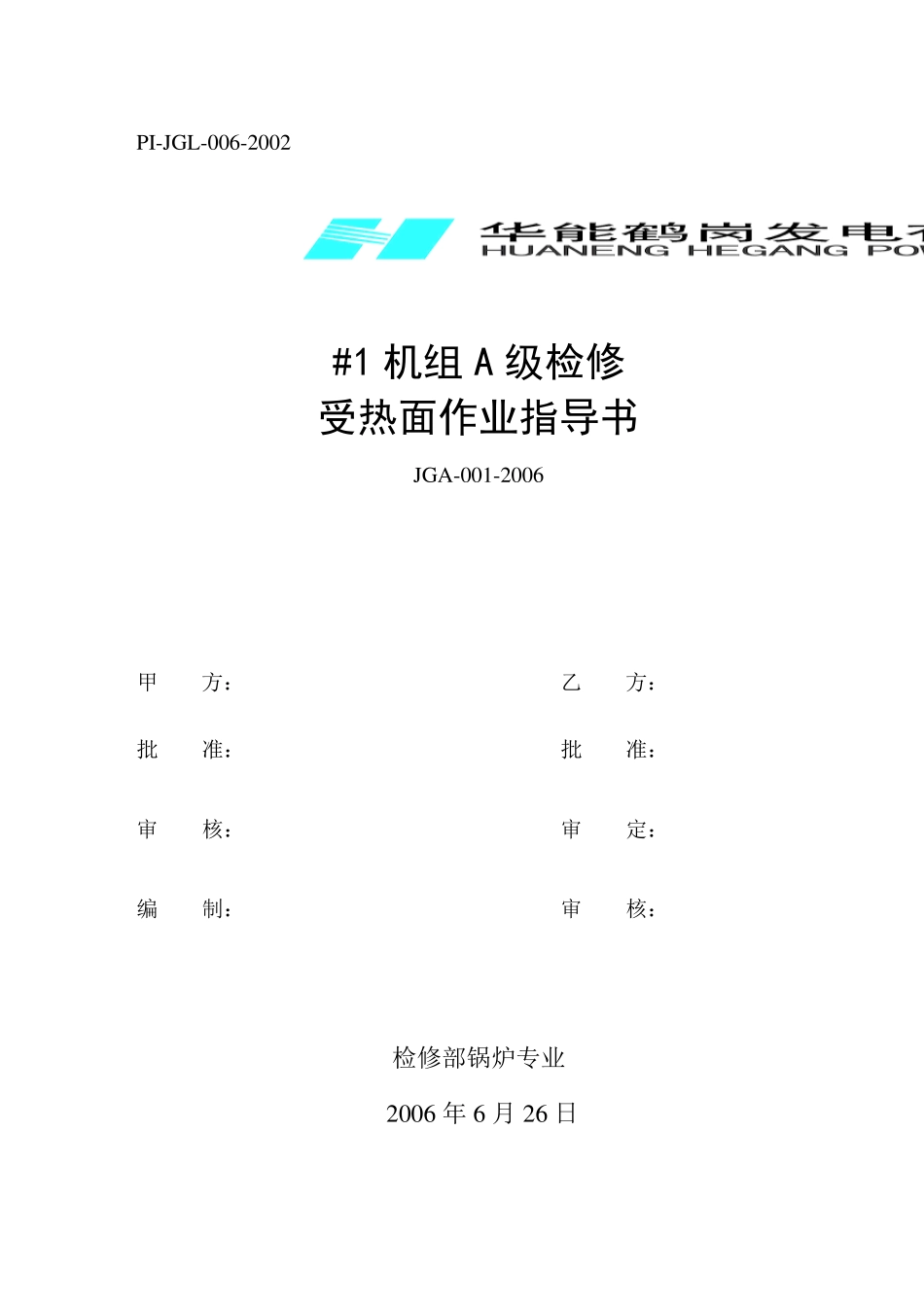

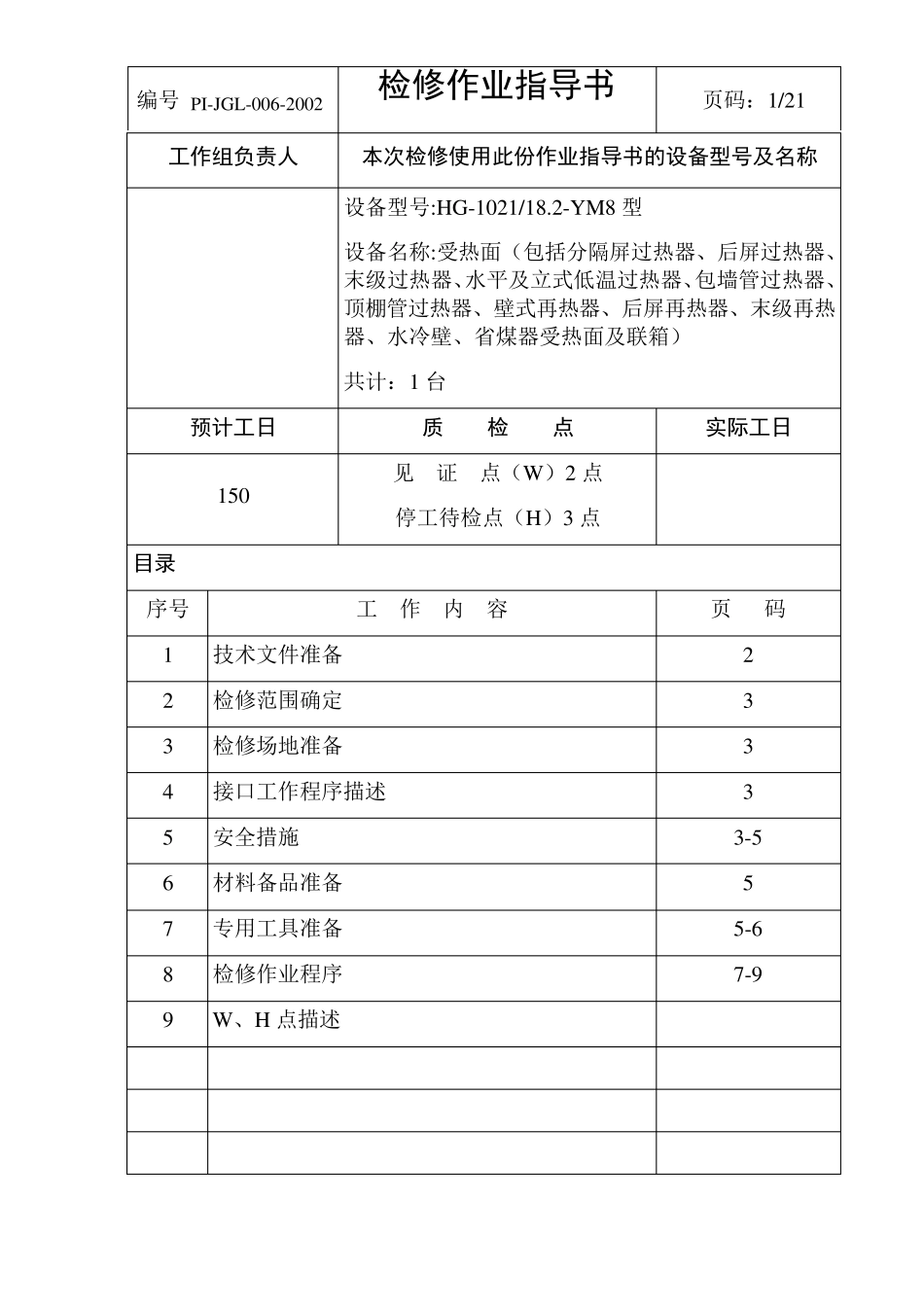

PI-JGL-006-2002 #1 机组A 级检修 受热面作业指导书 JGA-001-2006 甲 方： 乙 方： 批 准： 批 准： 审 核： 审 定： 编 制： 审 核： 检修部锅炉专业 2006 年 6 月 26 日 编号 PI-JGL-006-2002 检修作业指导书 页码：1/21 工作组负责人 本次检修使用此份作业指导书的设备型号及名称 设备型号:HG-1021/18.2-YM8 型 设备名称:受热面（包括分隔屏过热器、后屏过热器、末级过热器、水平及立式低温过热器、包墙管过热器、顶棚管过热器、壁式再热器、后屏再热器、末级再热器、水冷壁、省煤器受热面及联箱） 共计：1 台 预计工日 质 检 点 实际工日 150 见 证 点（W）2 点 停工待检点（H）3 点 目录 序号 工 作 内 容 页 码 1 技术文件准备 2 2 检修范围确定 3 3 检修场地准备 3 4 接口工作程序描述 3 5 安全措施 3-5 6 材料备品准备 5 7 专用工具准备 5-6 8 检修作业程序 7-9 9 W、H 点描述 编号 PI-JGL-006-2002 检修作业指导书 页码：2/21 1 技术文件准备 1. 1 设备参数 水冷壁：规格φ63.5×8、φ76×10；材质 20G、SA-210A1； 壁式再热器：规格φ50×4；材质 15CrMo； 分隔屏过热器：规格φ51×6 、φ51×7；材质 12Cr1MoV、SA-213 TP304H； 分隔屏冷却夹管：规格φ51×7.5、φ60×9；材质 SA-213 TP347H、SA-213 TP347H； 后屏过热器：规格φ60×9.5；材质 SA-213 TP347H、12Cr2MoWVTiB； 后屏再热器：规格φ63×4；材质 SA-213 TP304H、12Cr2MoWVTiB； 末级再热器：规格φ63×4；材质 SA-213 TP304H、12Cr2MoWVTiB； 末级过热器：规格φ51×9；材质 12Cr1MoV； 包墙管过热器：规格φ51×6.5；材质 20G； 立式低温过热器：规格φ51×6；材质 15CrMo； 水平低温过热器：规格φ51×6、φ51×7；材质 15CrMo、20G； 省煤器：规格φ42×5.5；材质 20G； 以上参数均为受热面管子最外圈的参数。 1.2 参考指导性文件 1． 锅炉总图 2． 哈尔滨锅炉厂受热面有关图纸 鹤岗发电有限责任公司 300MW 机组检修标准 编 号 PI-JGL-006-2002 检修作业指导书 页 码 ： 3/21 2 检修范围确定 2.1 设 备 检 修 前 状 态 #1 炉 长 期 运 行 ， 受 热 面 需 要 进 行 检 查 ， 并 对 部 分 超 标 的 管 段 进 行 更 换 。 2.2 检 修 范 围 概 述 ： 搭 设 脚 手...
