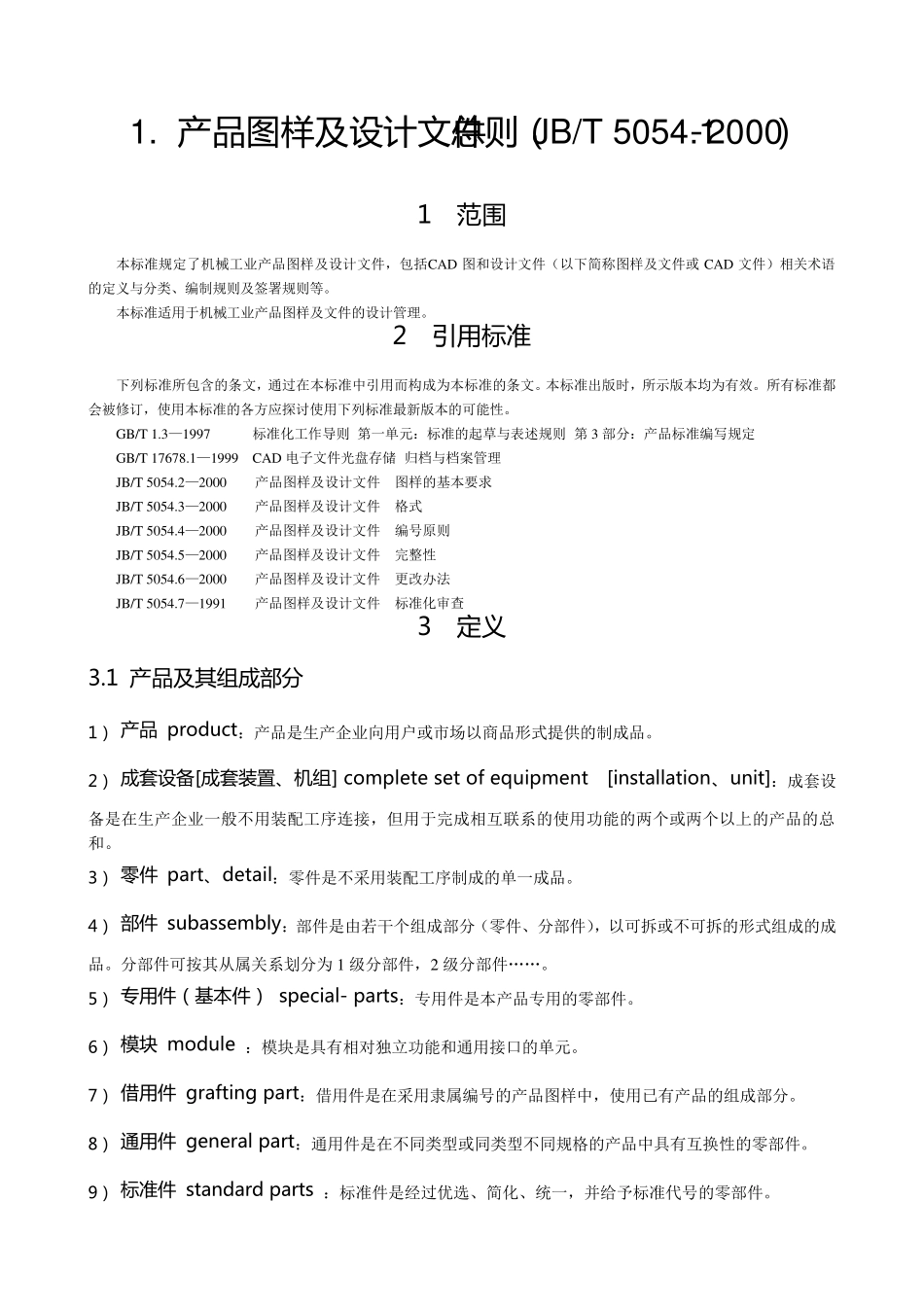

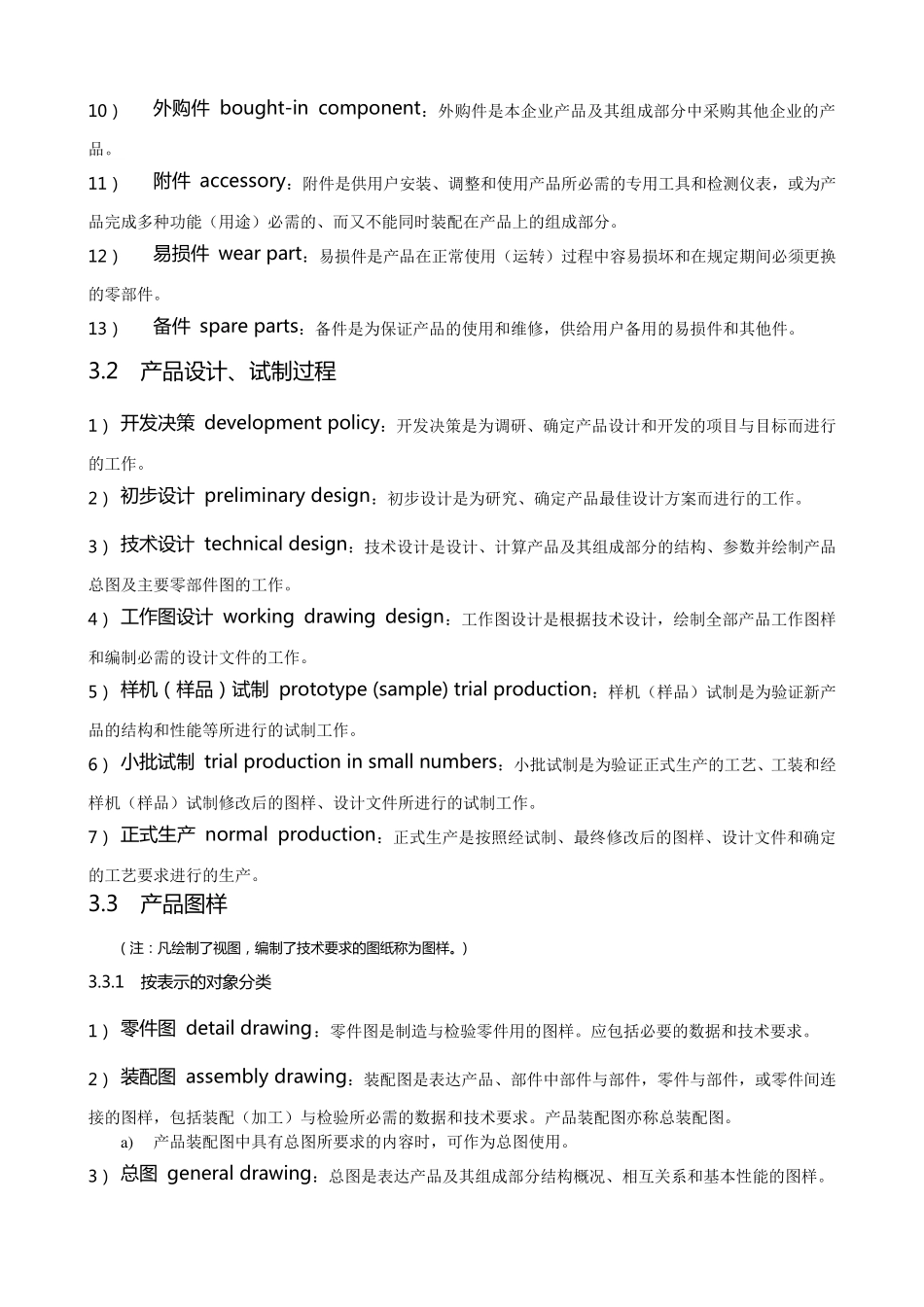

1. 产 品 图 样 及 设 计 文 件 总 则 （JB/T 5054.1－ 2000） 1 范 围 本标准规定了机械工业产品图样及设计文件，包括CAD 图和设计文件（以下简称图样及文件或CAD 文件）相关术语的定义与分类、编制规则及签署规则等。 本标准适用于机械工业产品图样及文件的设计管理。 2 引 用 标 准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1.3—1997 标准化工作导则 第一单元：标准的起草与表述规则 第 3 部分：产品标准编写规定 GB/T 17678.1—1999 CAD 电子文件光盘存储 归档与档案管理 JB/T 5054.2—2000 产品图样及设计文件 图样的基本要求 JB/T 5054.3—2000 产品图样及设计文件 格式 JB/T 5054.4—2000 产品图样及设计文件 编号原则 JB/T 5054.5—2000 产品图样及设计文件 完整性 JB/T 5054.6—2000 产品图样及设计文件 更改办法 JB/T 5054.7—1991 产品图样及设计文件 标准化审查 3 定 义 3.1 产 品 及 其 组 成 部 分 1） 产 品 product：产品是生产企业向用户或市场以商品形式提供的制成品。 2） 成 套 设 备 [成 套 装 置 、机组 ] complete set of equipment [installation、unit]：成套设备是在生产企业一般不用装配工序连接，但用于完成相互联系的使用功能的两个或两个以上的产品的总和。 3） 零件 part、detail：零件是不采用装配工序制成的单一成品。 4） 部 件 subassembly：部件是由若干个组成部分（零件、分部件），以可拆或不可拆的形式组成的成品。分部件可按其从属关系划分为1 级分部件，2 级分部件……。 5） 专用 件 （ 基本件 ） special- parts：专用件是本产品专用的零部件。 6） 模块 module ：模块是具有相对独立功能和通用接口的单元。 7） 借用 件 grafting part：借用件是在采用隶属编号的产品图样中，使用已有产品的组成部分。 8） 通用 件 general part：通用件是在不同类型或同类型不同规格的产品中具有互换性的零部件。 9） 标 准 件 standard parts ：标准件是经过优选、简化、统一，并给予标准代号的零部件。 10） 外 购 件 bought-in component：外购件是本企业产品及其组成部分中采购其他企业的产品。 11） 附 件 accesso...
