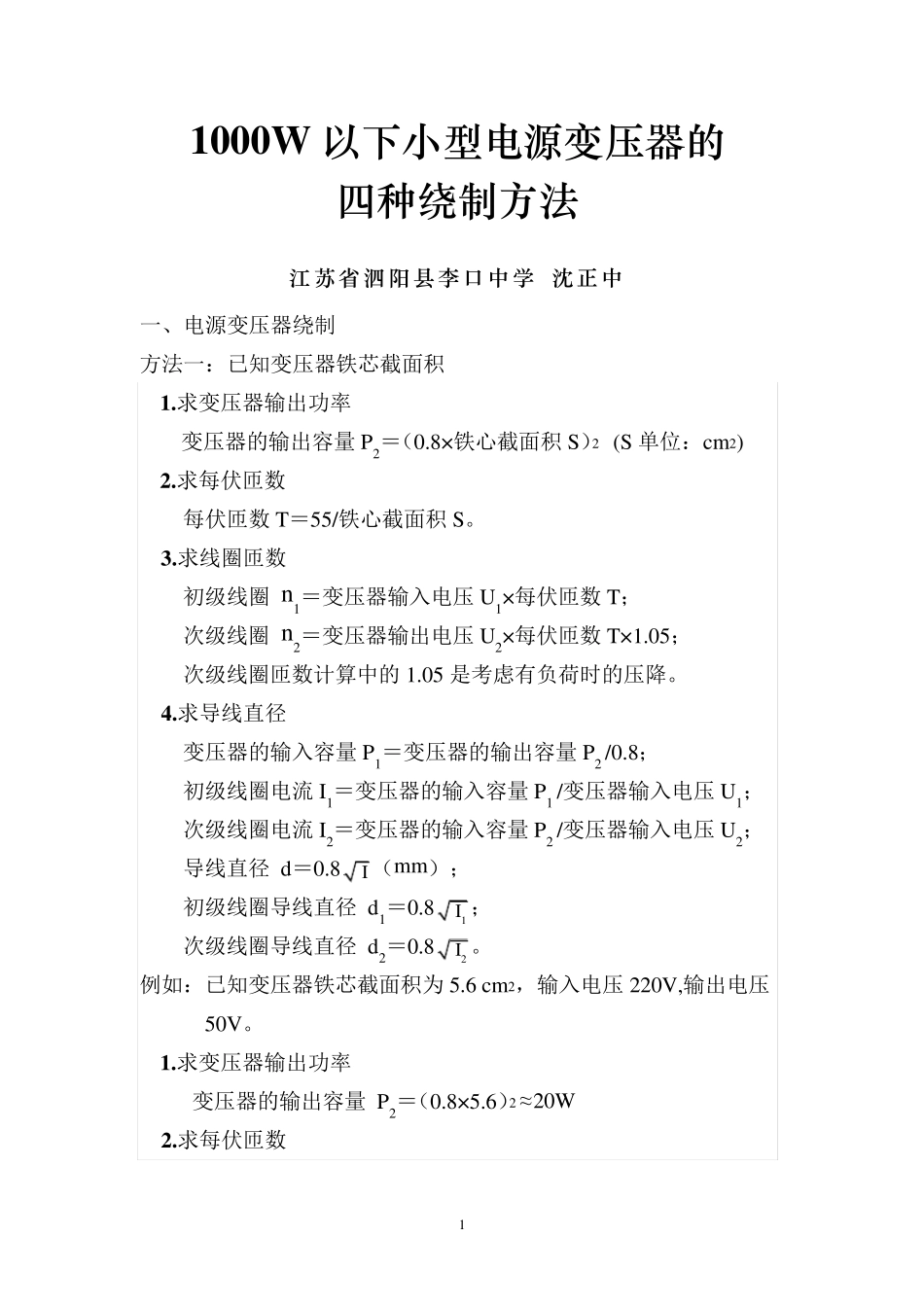

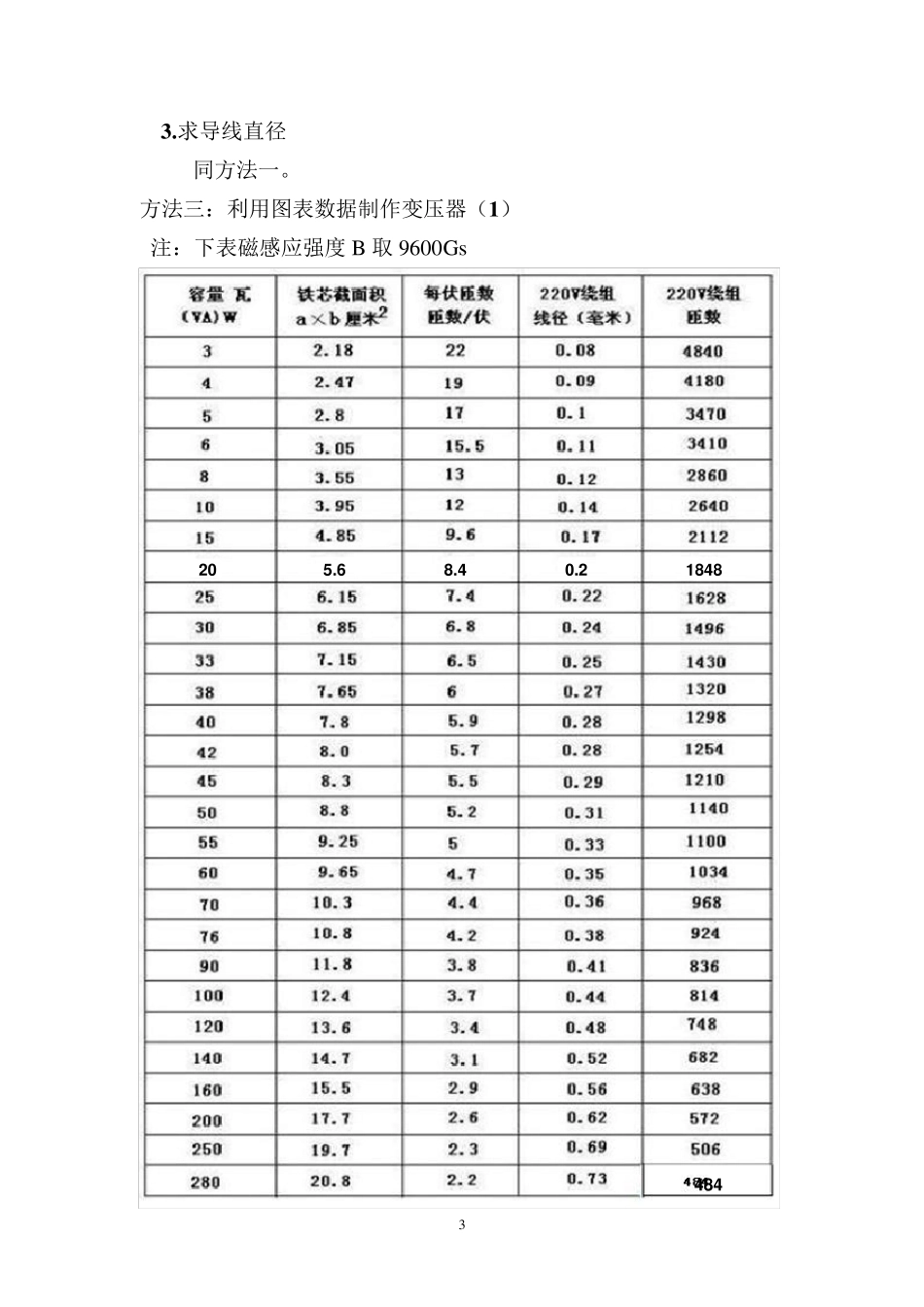

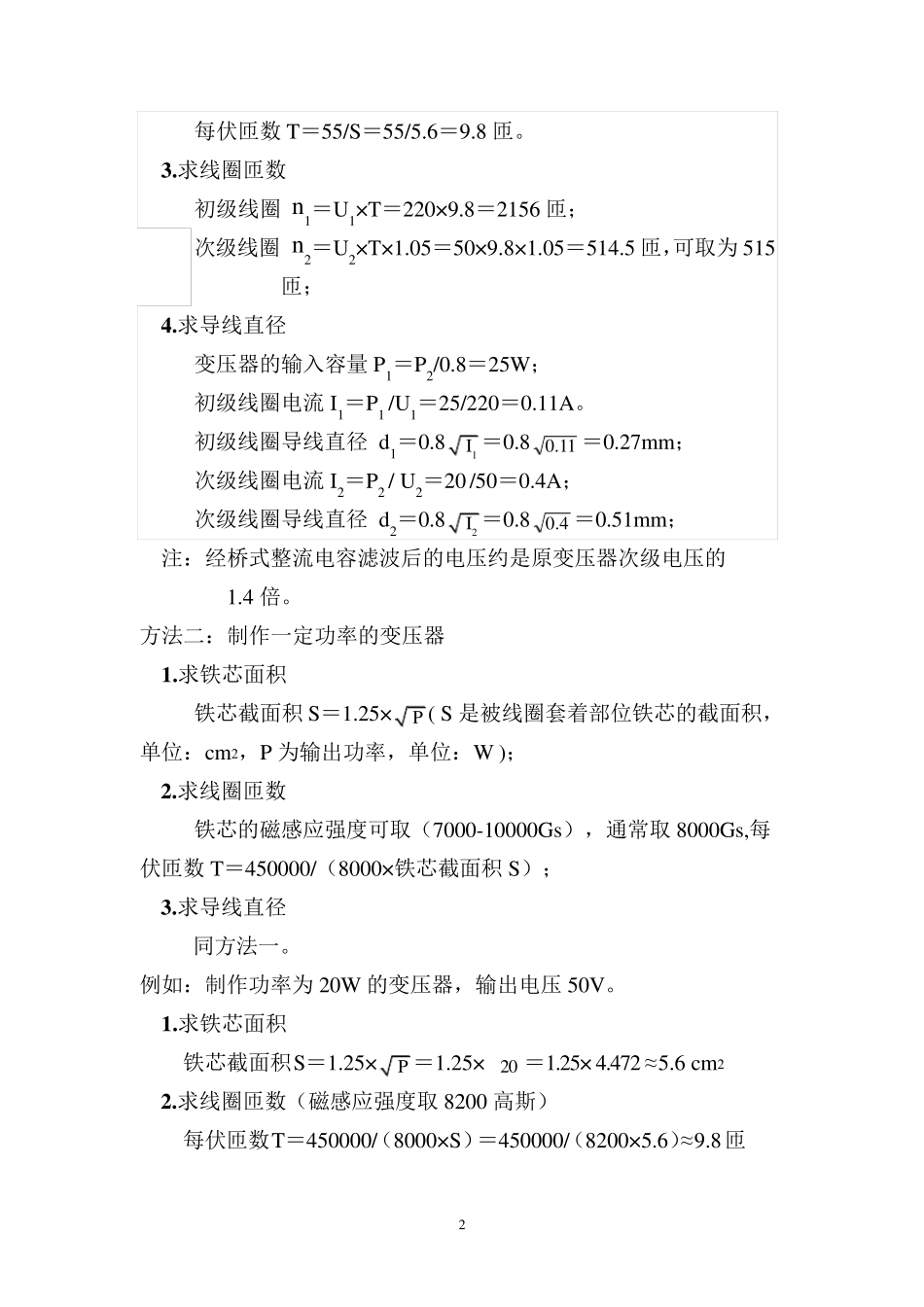

1 1000W 以下小型电源变压器的 四种绕制方法 江苏省泗阳县李口中学 沈正中 一、电源变压器绕制 方法一:已知变压器铁芯截面积 1.求变压器输出功率 变压器的输出容量 P2=(0.8×铁心截面积 S)2 (S 单位:cm2) 2.求每伏匝数 每伏匝数 T=55/铁心截面积 S。 3.求线圈匝数 初级线圈 n1=变压器输入电压 U1×每伏匝数 T; 次级线圈 n2=变压器输出电压 U2×每伏匝数 T×1.05; 次级线圈匝数计算中的 1.05 是考虑有负荷时的压降。 4.求导线直径 变压器的输入容量 P1=变压器的输出容量 P2 /0.8; 初级线圈电流 I1=变压器的输入容量 P1 /变压器输入电压 U1; 次级线圈电流 I2=变压器的输入容量 P2 /变压器输入电压 U2; 导线直径 d=0.8 I (mm); 初级线圈导线直径 d1=0.81 I ; 次级线圈导线直径 d2=0.82 I 。 例如:已知变压器铁芯截面积为 5.6 cm2,输入电压 220V,输出电压50V。 1.求变压器输出功率 变压器的输出容量 P2=(0.8×5.6)2 ≈20W 2.求每伏匝数 2 每伏匝数T=55/S=55/5.6=9.8 匝。 3 .求线圈匝数 初级线圈 n1=U1× T=220× 9.8=2156 匝; 次级线圈 n2=U2× T× 1.05=50× 9.8× 1.05=514.5 匝,可取为 515匝; 4 .求导线直径 变压器的输入容量 P1=P2/0.8=25W; 初级线圈电流 I1=P1 /U1=25/220=0.11A。 初级线圈导线直径 d1=0.81 I =0.811.0=0.27mm; 次级线圈电流 I2=P2 / U2=20 /50=0.4A; 次级线圈导线直径 d2=0.82 I =0.84.0=0.51mm; 注:经桥式整流电容滤波后的电压约是原变压器次级电压的 1.4 倍。 方法二:制作一定功率的变压器 1 .求铁芯面积 铁芯截面积 S=1.25× P ( S 是被线圈套着部位铁芯的截面积,单位:cm2,P 为输出功率,单位:W ); 2 .求线圈匝数 铁芯的磁感应强度可取(7000-10000Gs),通常取 8000Gs,每伏匝数T=450000/(8000× 铁芯截面积 S); 3 .求导线直径 同方法一。 例如:制作功率为 20W 的变压器,输出电压 50V。 1 .求铁芯面积 铁芯截面积S=1.25× P =1.25×20 =1.25× 4.472 ≈5.6 cm2 2 .求线圈匝数(磁感应强度取 8200 高斯) 每伏匝数T=450000/(8000× S)=450000/(8200× 5.6)≈9.8匝 3 3 .求导线直径 同方法一。 方法三:利用图表数据制作变压器(1 ) 注:下表磁感应强度 B 取 9600 Gs 2...
