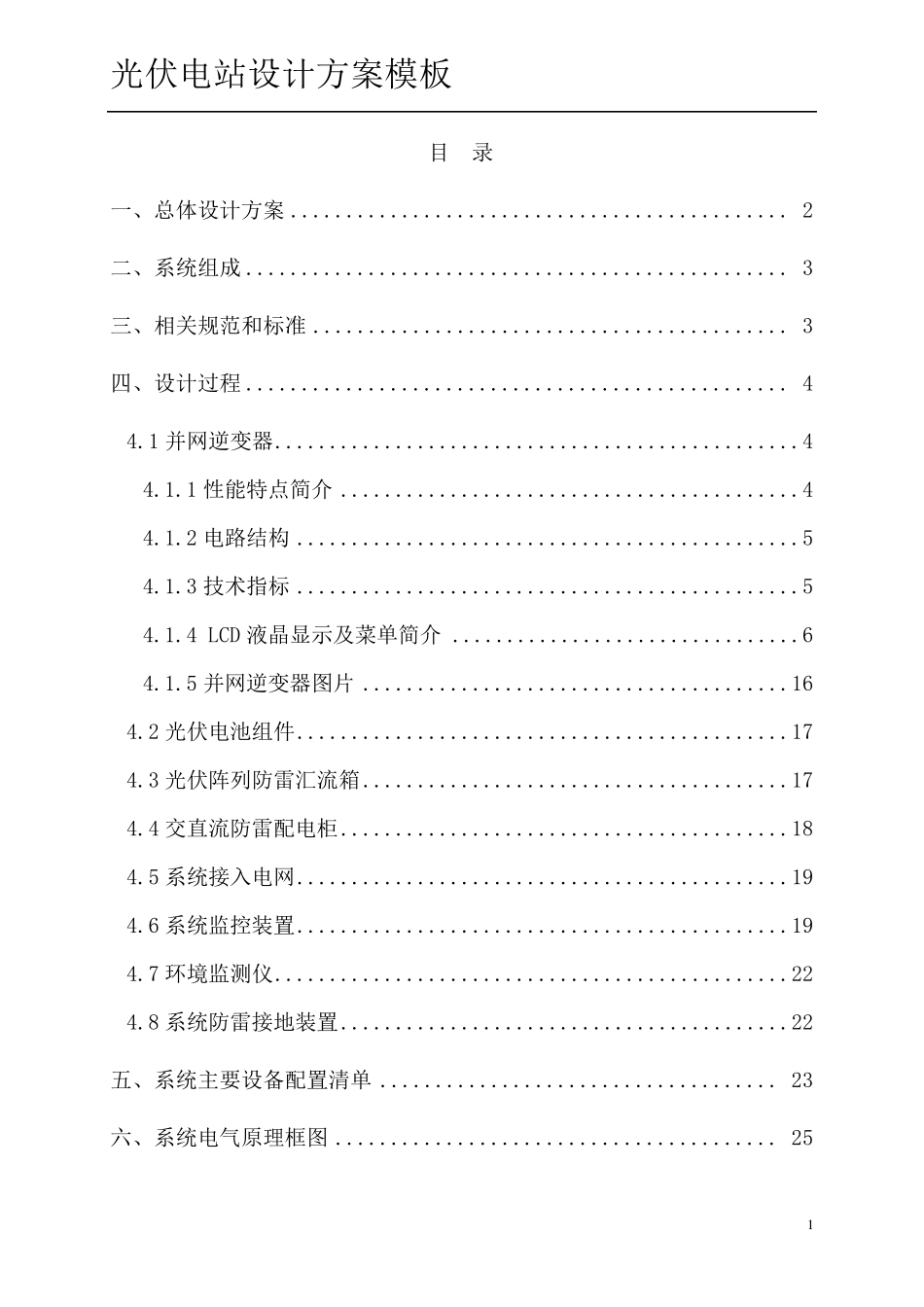

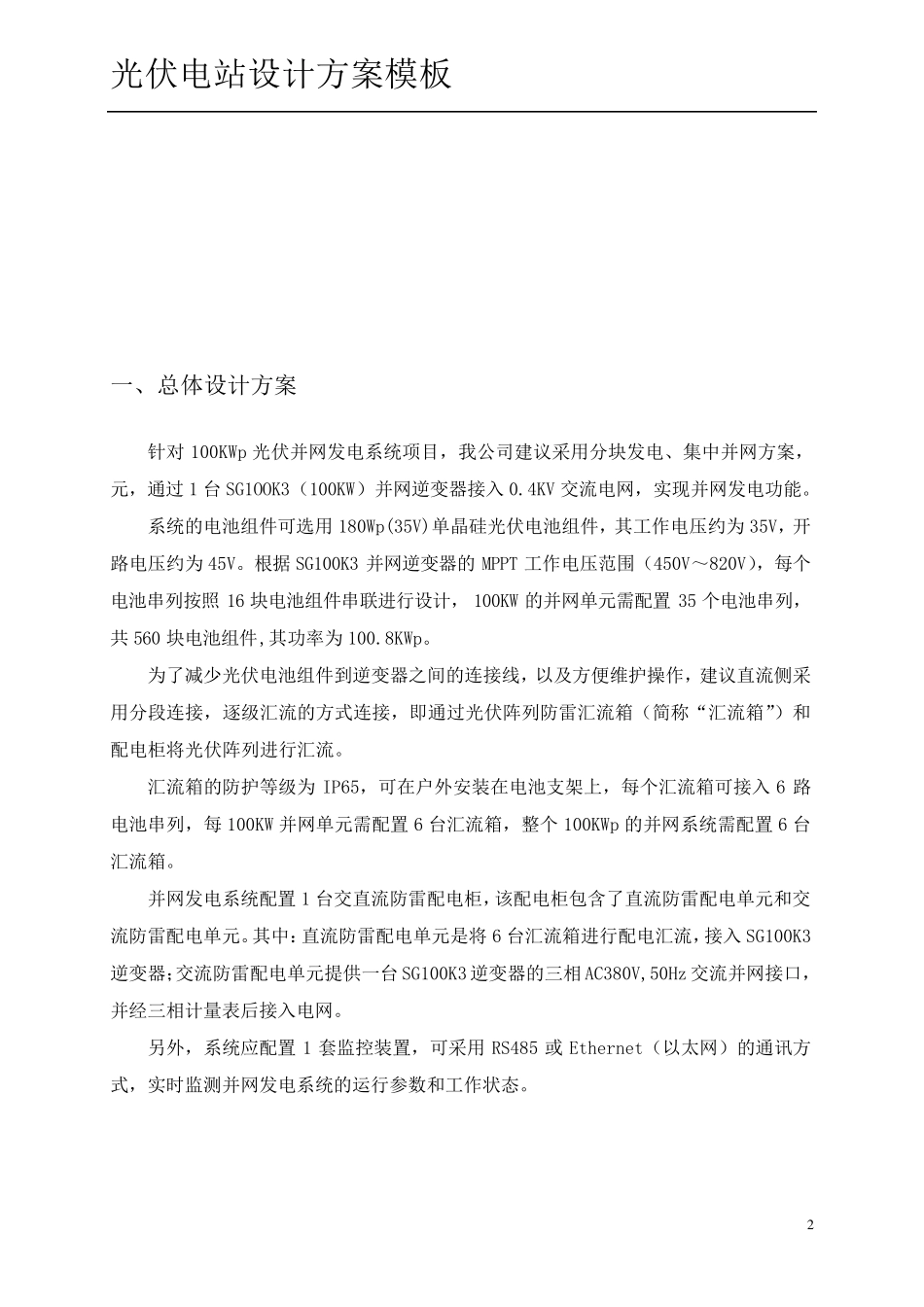

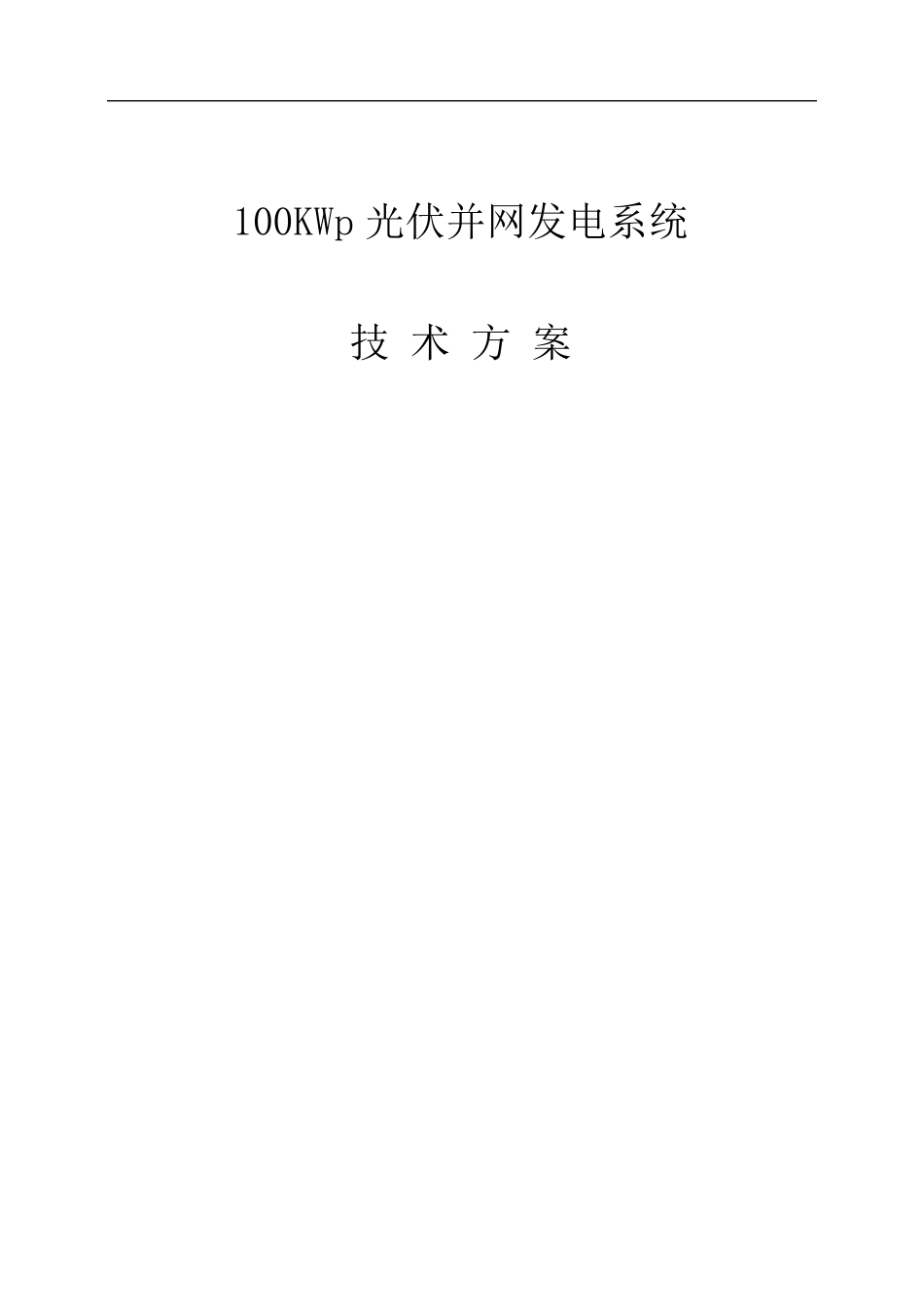

100KWp 光伏并网发电系统 技 术 方 案 光伏电站设计方案模板 1 目 录 一、总体设计方案 ............................................. 2 二、系统组成 ................................................. 3 三、相关规范和标准 ........................................... 3 四、设计过程 ................................................. 4 4.1 并网逆变器 ................................................ 4 4.1.1 性能特点简介 .......................................... 4 4.1.2 电路结构 .............................................. 5 4.1.3 技术指标 .............................................. 5 4.1.4 LCD 液晶显示及菜单简介 ................................ 6 4.1.5 并网逆变器图片 ....................................... 16 4.2 光伏电池组件 ............................................. 17 4.3 光伏阵列防雷汇流箱 ....................................... 17 4.4 交直流防雷配电柜 ......................................... 18 4.5 系统接入电网 ............................................. 19 4.6 系统监控装置 ............................................. 19 4.7 环境监测仪 ............................................... 22 4.8 系统防雷接地装置 ......................................... 22 五、系统主要设备配置清单 .................................... 23 六、系统电气原理框图 ........................................ 25 光伏电站设计方案模板 2 一、总体设计方案 针对100KWp 光伏并网发电系统项目，我公司建议采用分块发电、集中并网方案，元，通过1 台SG1OOK3（100KW）并网逆变器接入0.4KV 交流电网，实现并网发电功能。 系统的电池组件可选用180Wp(35V)单晶硅光伏电池组件，其工作电压约为35V，开路电压约为45V。根据SG100K3 并网逆变器的MPPT 工作电压范围（450V～820V），每个电池串列按照16 块电池组件串联进行设计，100KW 的并网单元需配置35 个电池串列，共560 块电池组件,其功率为100.8KWp。 为了减少光伏电池组件到逆变器之间的连接线，以及方便维护操作，建议直流侧采用分段连接，逐级汇流的方式连接，即通过光伏阵列防雷汇流箱（简称“汇流箱”）和配电...
