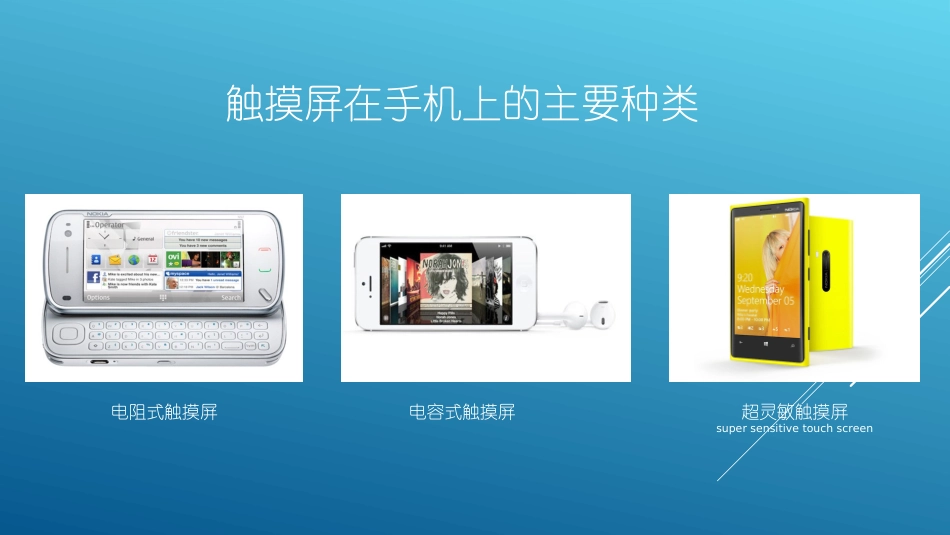

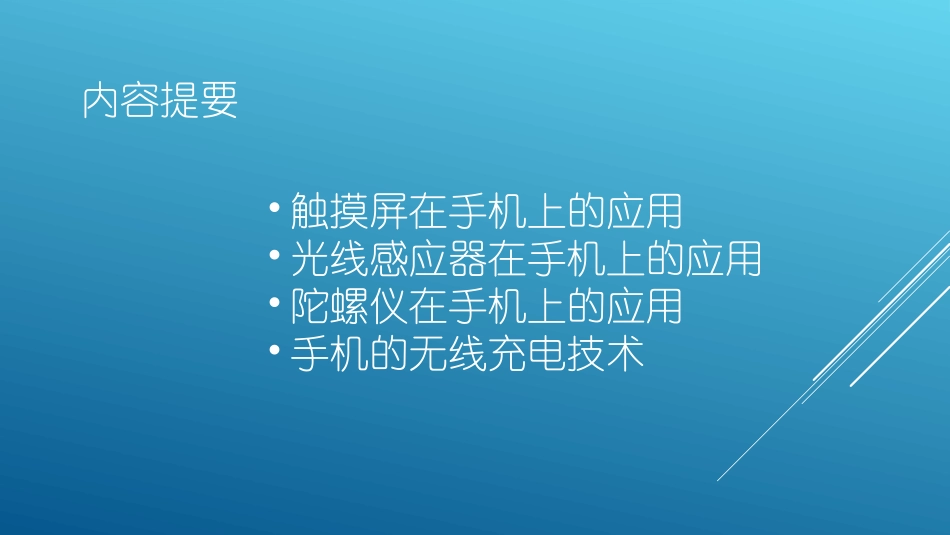

传感器在手机上的应用黑龙江八一农垦大学信息技术学院电气工程及其自动化（5）班20104073509梁祯内容提要•触摸屏在手机上的应用•光线感应器在手机上的应用•陀螺仪在手机上的应用•手机的无线充电技术电阻式触摸屏电容式触摸屏超灵敏触摸屏supersensitivetouchscreen触摸屏在手机上的主要种类电阻式触摸屏工作图什么是电阻式触摸屏：电阻式触摸屏是一种传感器，它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。很多LCD模块都采用了电阻式触摸屏，这种屏幕可以用四线、五线、七线或八线来产生屏幕偏置电压，同时读回触摸点的电压。电阻式触摸屏基本上是薄膜加上玻璃的结构，薄膜和玻璃相邻的一面上均涂有ITO（纳米铟锡金属氧化物）涂层，ITO具有很好的导电性和透明性。当触摸操作时，薄膜下层的ITO会接触到玻璃上层的ITO，经由感应器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X、Y值，而完成点选的动作，并呈现在屏幕上。触摸屏包含上下叠合的两个透明层，四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成，五线和七线触摸屏由一个阻性层和一个导电层组成，通常还要用一种弹性材料来将两层隔开。当触摸屏表面受到的压力（如通过笔尖或手指进行按压）足够大时，顶层与底层之间会产生接触。所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。如右图，分压器是通过将两个电阻进行串联来实现的。上面的电阻（R1）连接正参考电压（VREF），下面的电阻（R2）接地。两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。为了在电阻式触摸屏上的特定方向测量一个坐标，需要对一个阻性层进行偏置：将它的一边接VREF，另一边接地。同时，将未偏置的那一层连接到一个ADC的高阻抗输入端。当触摸屏上的压力足够大，使两层之间发生接触时，电阻性表面被分隔为两个电阻。它们的阻值与触摸点到偏置边缘的距离成正比。触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。因此，在未偏置层上测得的电压与触摸点到接地边之间的距离成正比。工作原理：什么是电容式传感器电容屏是利用人体感应进行触点检测控制，不需要直接接触或只需要轻微接触，通过检测感应电流来定位触摸坐标，优点是支持多点触控，缺点是精度不高、相对电阻屏来说不够稳定、受环境影响较大，成本也要高一些。当手指触摸在外导电层时，由于人体电场作用在前端触控点和触控屏之间会产生耦合电容，导致部分电流被手指吸收，控制器则通过检测四角的电极电流比例来定位触控坐标。电容式触摸屏的优势与电阻式触控屏和电磁式感应板相比，电容式触控屏表现出了更加良好的性能。由于轻触就能感应，使用方便。而且手指与触控屏的接触几乎没有磨损，性能稳定，经机械测试使用寿命长达30年。另外，整个产品主要由一块只有一个高集成度芯片的PCB组成，元件少，产品一致性好、成品率高。电容式触控屏缺点：代表流行风向标的iPhone上使用电容式触控屏无疑进一步印证了其拥有的各项优势。电容式触摸屏工作原理电容式触摸屏工作原理电容式传感电路原理图电容式传感电路原理图电容式触摸屏的工作原理：所有电容式触摸传感系统的核心部分都是一组与电场相互作用的导体。在皮肤下面，人体组织中充满了传导电解质(一种有损电介质)。正是手指的这种导电特性，使得电容式触摸传感成为可能。简单的平行板电容器具有两个导体，其间隔着一层电介质。该系统中的大部分能量直接在电容器极板之间。少许能量会泄露到电容器极板以外的空间，而由这些泄露能量所形成的电场被称为“边缘场”。制作实用电容式传感器的部分难题在于：需要设计一组印制导线，将上述的边缘场引导到用户易接近的有效感应区域中。显然，对于这种传感器模式来说，平行板电容器并非上佳之选。把手指放在边缘电场的附近将增加电容式传感系统的导电表面积。由手指所产生的额外电荷存储容量就是已知的手指电容CF。无手指触摸时的传感器电容用CP来表示。在本文中，它代表寄生电容。关于电容式传感器的一个常见的误解是：为了使系统正常工作，手指必须接地。实际上，手指被传感的原因在于它带有电荷，而这与其是...
