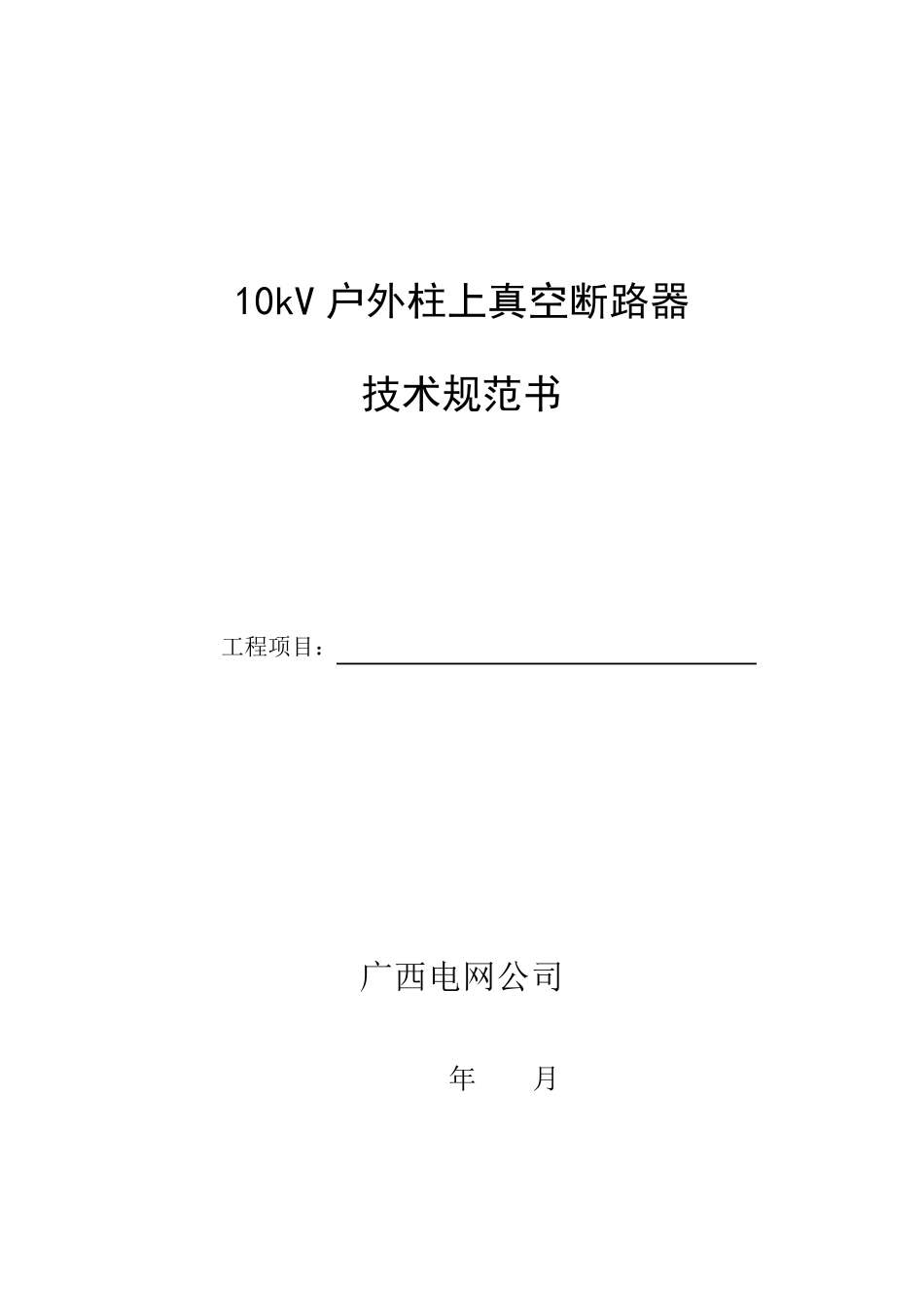

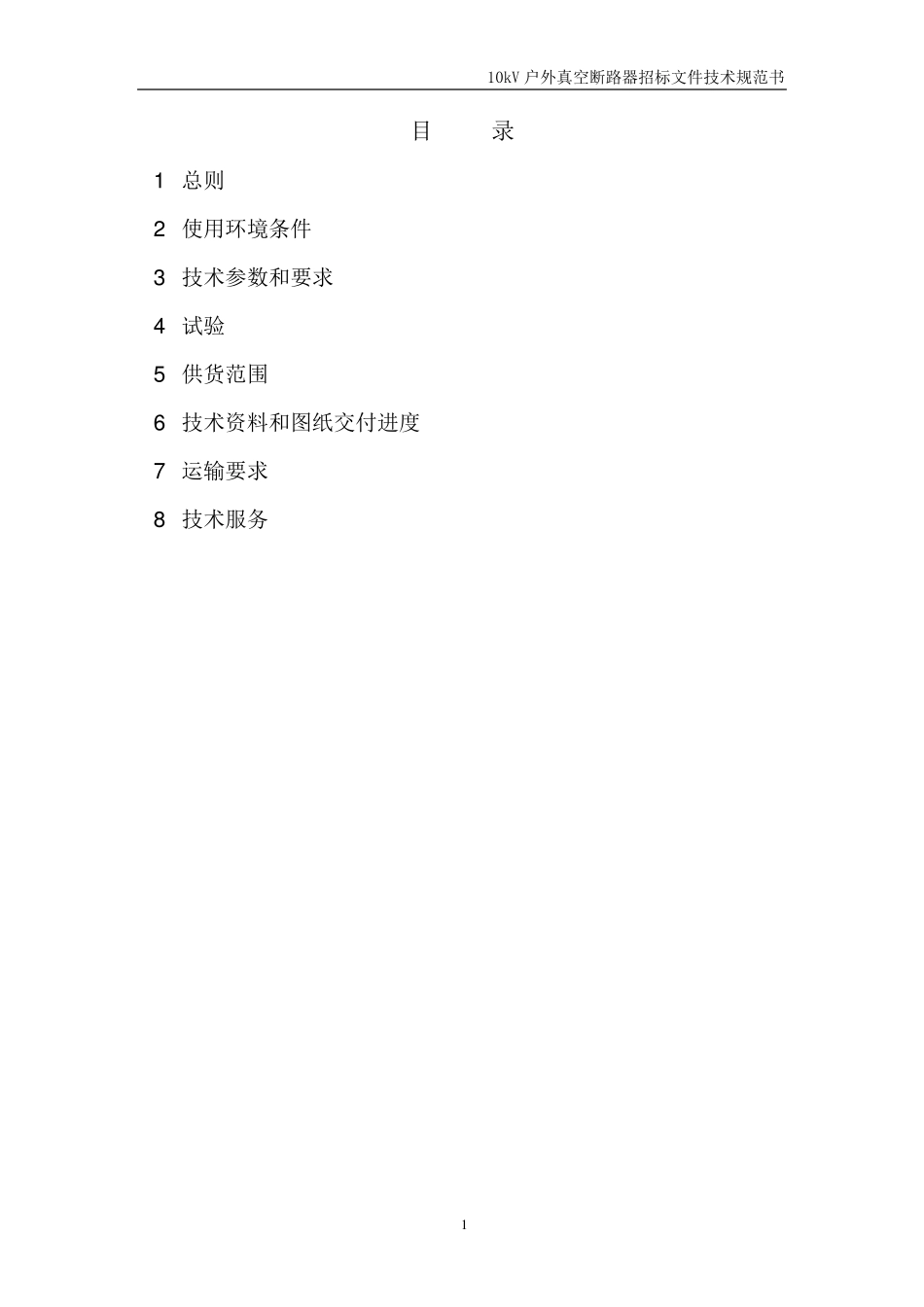

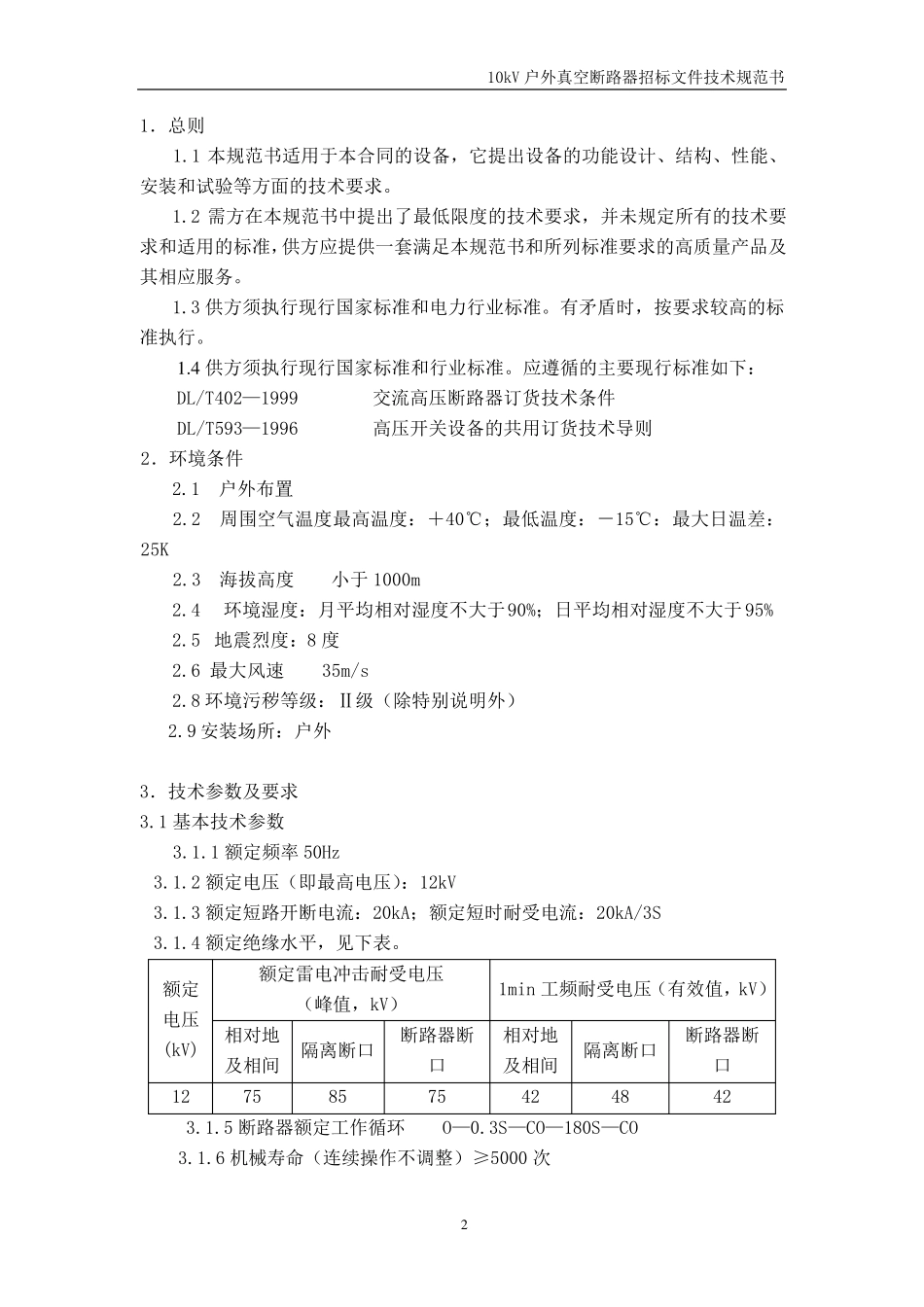

10kV 户外柱上真空断路器 技术规范书 工程项目: 广西电网公司 年 月 10kV 户外真空断路器招标文件技术规范书 1 目 录 1 总则 2 使用环境条件 3 技术参数和要求 4 试验 5 供货范围 6 技术资料和图纸交付进度 7 运输要求 8 技术服务 10kV 户外真空断路器招标文件技术规范书 2 1.总则 1.1 本规范书适用于本合同的设备,它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 需方在本规范书中提出了最低限度的技术要求,并未规定所有的技术要求和适用的标准,供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。 1.3 供方须执行现行国家标准和电力行业标准。有矛盾时,按要求较高的标准执行。 1 .4 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下: DL/T402—1999 交流高压断路器订货技术条件 DL/T593—1996 高压开关设备的共用订货技术导则 2.环境条件 2.1 户外布置 2.2 周围空气温度最高温度:+40℃;最低温度:-15℃:最大日温差:25K 2.3 海拔高度 小于1000m 2.4 环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95% 2.5 地震烈度:8 度 2.6 最大风速 35m/s 2.8 环境污秽等级:Ⅱ级(除特别说明外) 2.9 安装场所:户外 3.技术参数及要求 3.1 基本技术参数 3.1.1 额定频率50Hz 3.1.2 额定电压(即最高电压):12kV 3.1.3 额定短 路开断电流:20kA;额定短 时耐 受 电流:20kA/3S 3.1.4 额定绝 缘 水 平,见 下表 。 额定电压 (kV) 额定雷 电冲 击 耐 受 电压 (峰 值 ,kV) 1min 工 频耐 受 电压(有效 值 ,kV) 相对地及相间 隔 离 断口 断路器断口 相对地及相间 隔 离 断口 断路器断口 12 75 85 75 42 48 42 3.1.5 断路器额定工 作 循环 O—0.3S—CO—180S—CO 3.1.6 机 械 寿 命 (连 续 操 作 不调 整 )≥ 5000 次 10kV 户 外 真 空 断 路 器 招 标 文 件 技 术 规 范 书 3 3.1.7 电 气 寿 命 : 开 断 100%额 定 短 路 开 断 电 流 ≥ 50 次 3.1.8 其 他 主 要 参 数 详 见 供 货 范 围 3.2 柱 上 真 空 断 路 器 及 其 结 构 3.2.1 原 则 采 用 三 相 共 箱 式 全 密 封 结 构 , 正 常 使 用 至 少 15 年 免 维 护 ; 箱 内...
