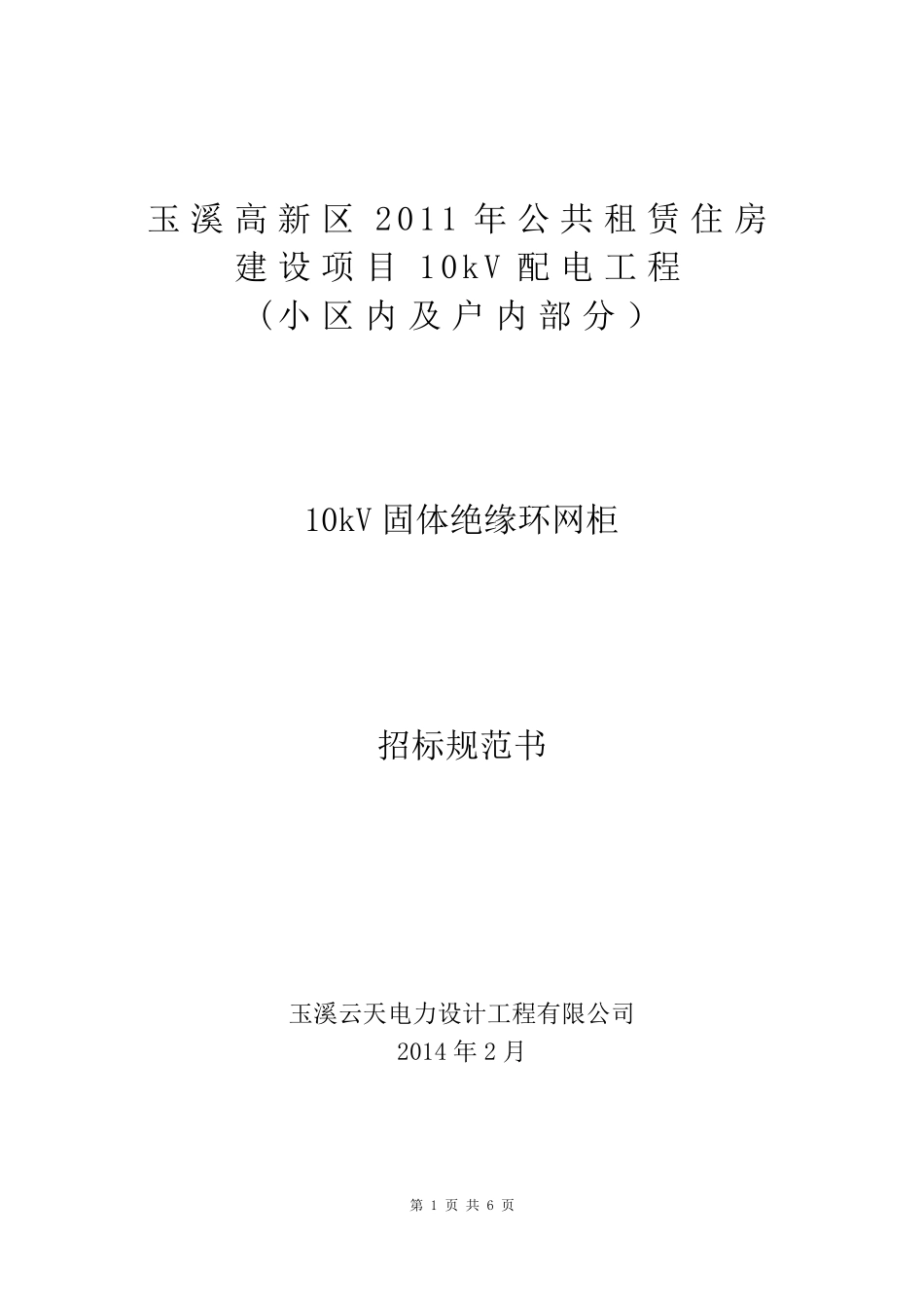

第 1 页 共 6 页 玉溪高新区2011 年公共租赁住房建设项目10kV 配电工程 (小区内及户内部分） 10kV 固体绝缘环网柜 招标规范书 玉溪云天电力设计工程有限公司 2014 年2 月 第 2 页 共 6 页 1． 总则 1.1 供方须执行现行国家标准和电力行业标准。有矛盾时，按要求较高的标准执行。 1.2 供方须执行现行国家标准和行业标准。应遵循的主要现行标准如下： IEC60694 高压开关设备和控制设备标准的共用技术要求 GB 1207 电压互感器 GB 1208 电流互感器 GB2706 交流高压电器动热稳定试验方法 GB3309 高压开关设备在常温下的机械试验 GB4109 高压套管技术 GB5588 高压电力设备外绝缘污秽等级 GB 3804 3.6kV～40.5kV 高压交流负荷开关 GB1984-2003 高压交流断路器 GB 7354 局部放电测量 GB 1985— 2005 高压交流隔 离 开关和接 地 开关 GB 13540 高压开关设备和控制设备的抗 震 要求 GB/T 16927.1 高压试验技术 GB/T 17626.4 电磁 兼 容 试验和测量技术 电快 速 瞬 变 脉 冲 群 抗 扰 度 试验 GB/T 11022 高压开关设备和控制设备标准的共用技术要求 GB 50150— 2006 电气 装 置 安 装 工 程 电气 设备交接 试验标准 GB 4208-2008 外壳 防 护 等级(IP 代 码 ) DL/T844 铭 牌 要求 1.3 本 技术协 议 书 未 尽 事 宜 ，由 需 供双 方协 商确定。 2． 使用环境条件 a) 环境温度 最高温度 ：+40℃ 最低温度 ：-35℃ b) 环境湿度 日平均相对温度 ：≤95% 月平均相对温度 ：≤90% 日平均饱和蒸气 压：≤2.2*10-3MPa 月平均饱和蒸气 压：≤1.8*10-3MPa; c) 海拨: 不超过2000m; d) 地 震 裂度 :不超过8 度 ; e) 使用场所无易燃和爆炸 危 险 、 无化 学 腐 蚀 性 气 体 以 及 激 烈 震 动。 第 3 页 共 6 页 3． 供货范围 序号 名 称 单位 数量 型号配置 厂家 货物需求 一 组 2 单组部件 1 C 负荷开关单元，电动, DC48V 单元 6 630A-20KA 2 D 母线单元 单元 1 630A-20KA 3 微机保护装置 台 1 配套 4 电流互感器 个 18 12 kV 配套 6 带电显示器 套 6 配套 7 故障指示器 套 6 配套 8 可触摸电缆前接头 套 6 630A-20KA 配套 9 避雷器后接头 套 2 17/45 配套 10 PT 及附件、 直 流装置 套 1 配套 11 二 ...
