10kV预装型(欧式)箱变技术要求VIP免费

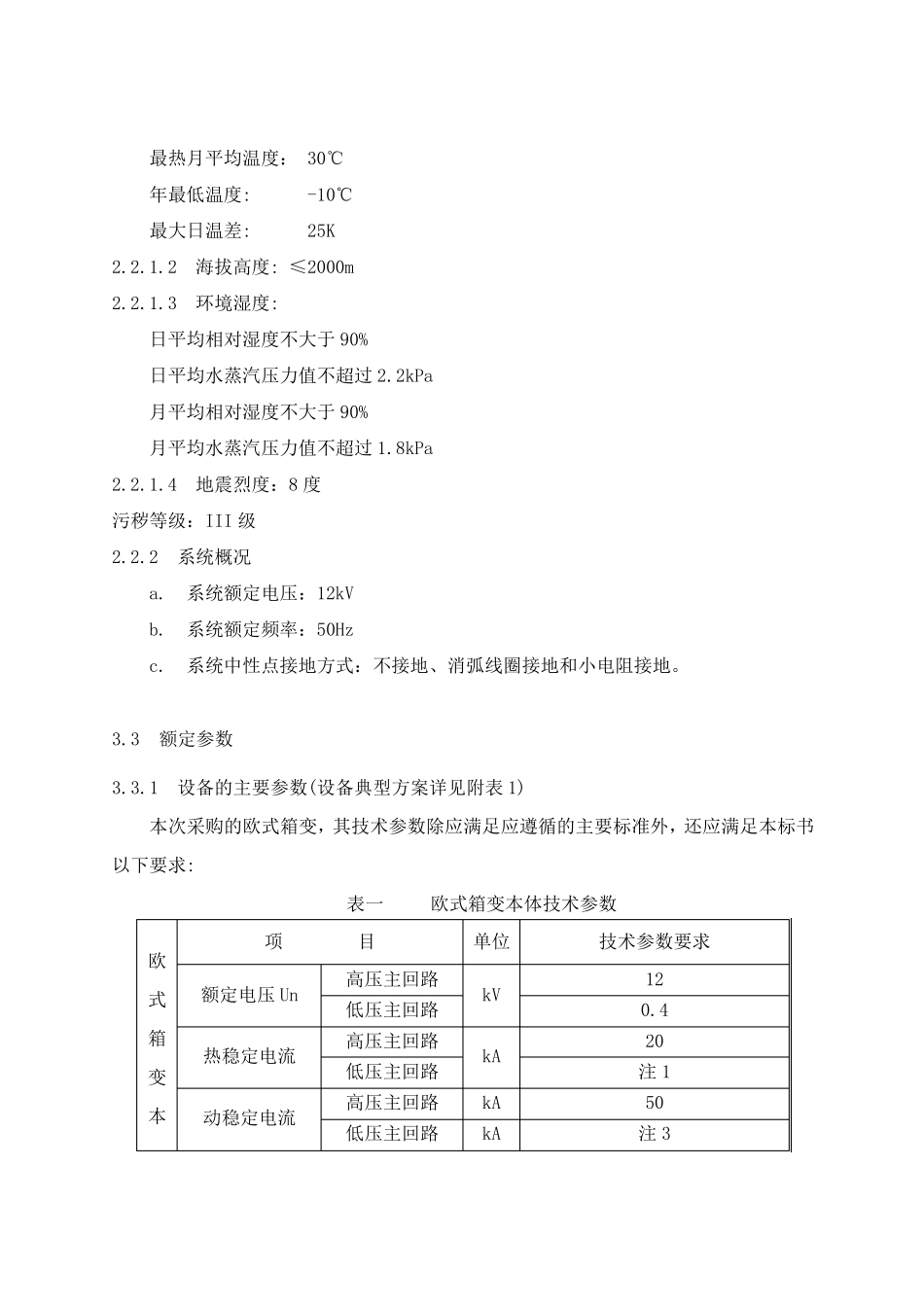

10kV 预装型（欧式）箱变技术要求 0、数量：2 台 1、 应遵循的现行标准： GB 1094.1-1996 电力变压器 第1 部分 总则 GB 1094.2-1996 电力变压器 第2 部分 温升 GB 1094.3-2003 电力变压器 第3 部分 绝缘水平和绝缘试验 GB 1094.5-2003 电力变压器 第5 部分 承受短路的能力 GB 1094.11-2007 电力变压器 第11 部分 干式电力变压器 GB 16926-1997 交流高压负荷开关-熔断器组合电器 GB 3096-1993 城市区域环境噪声标准 GB 3804-2004 3.6～40.5kV 交流高压负荷开关 GB 3906-2006 3.6～40.5kV 交流金属封闭开关设备和控制设备 GB 7251-1997 低压成套开关设备和控制设备 GB/T 11022-1999 高压开关设备和控制设备标准的共同技术要求 GB/T 14048-1993 低压开关设备和控制设备总则 GB/T 17467-1998 高压/低压预装式变电站 DL/T 537-2002 高压/低压预装箱式变电站选用导则 DL/T 791-2001 户内交流充气式开关柜选用导则 DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求 DL/T 404-2007 3.6kV～40.5kV 交流金属封闭开关设备和控制设备 Q/CSG 11624-2008 中国南方电网公司企业标准《配电变压器能效标准及技术经济评价 导则》（以下简称：南网导则） 2.2 使用条件 2.2.1 环境条件 2.2.1.1 周围空气温度 年最高温度: 40℃ 最热月平均温度： 30℃ 年最低温度: -10℃ 最大日温差: 25K 2.2.1.2 海拔高度: ≤2000m 2.2.1.3 环境湿度: 日平均相对湿度不大于 90% 日平均水蒸汽压力值不超过 2.2kPa 月平均相对湿度不大于 90% 月平均水蒸汽压力值不超过 1.8kPa 2.2.1.4 地震烈度：8 度 污秽等级：III 级 2.2.2 系统概况 a. 系统额定电压：12kV b. 系统额定频率：50Hz c. 系统中性点接地方式：不接地、消弧线圈接地和小电阻接地。 3.3 额定参数 3.3.1 设备的主要参数(设备典型方案详见附表 1) 本次采购的欧式箱变，其技术参数除应满足应遵循的主要标准外，还应满足本标书以下要求: 表一 欧式箱变本体技术参数 欧式箱变本项 目 单位 技术参数要求 额定电压 Un 高压主回路 kV 12 低压主回路 0.4 热稳定电流 高压主回路 kA 20 低压主回路 注 1 动稳定电流 高压主回路 kA 50 低压主回路 kA 注 3 体技术参数 1min 工频耐压 高压主回路 kV 42（开关）、35（变压器） 低压主回路 kV 2.5 辅助回路 kV...
