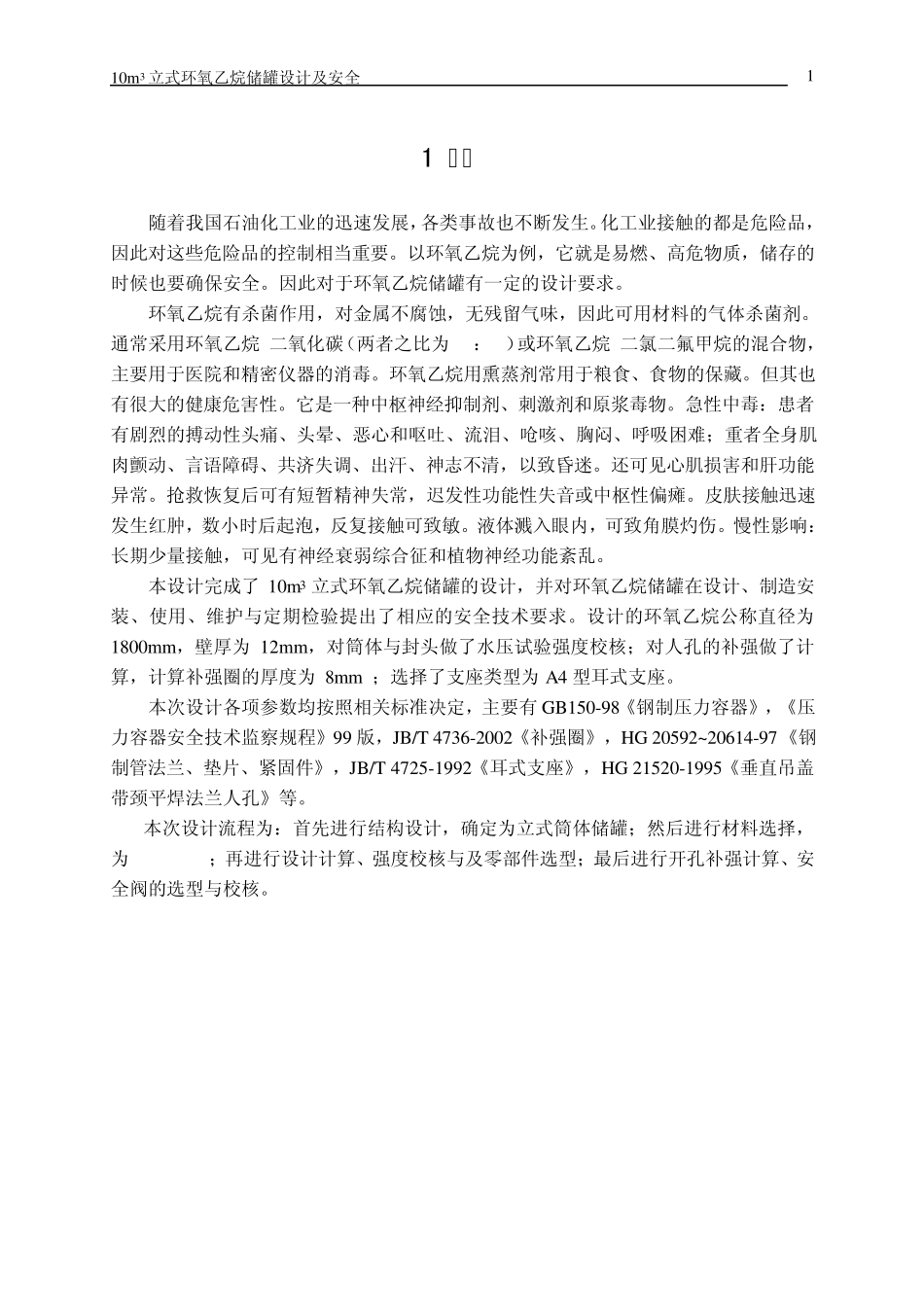

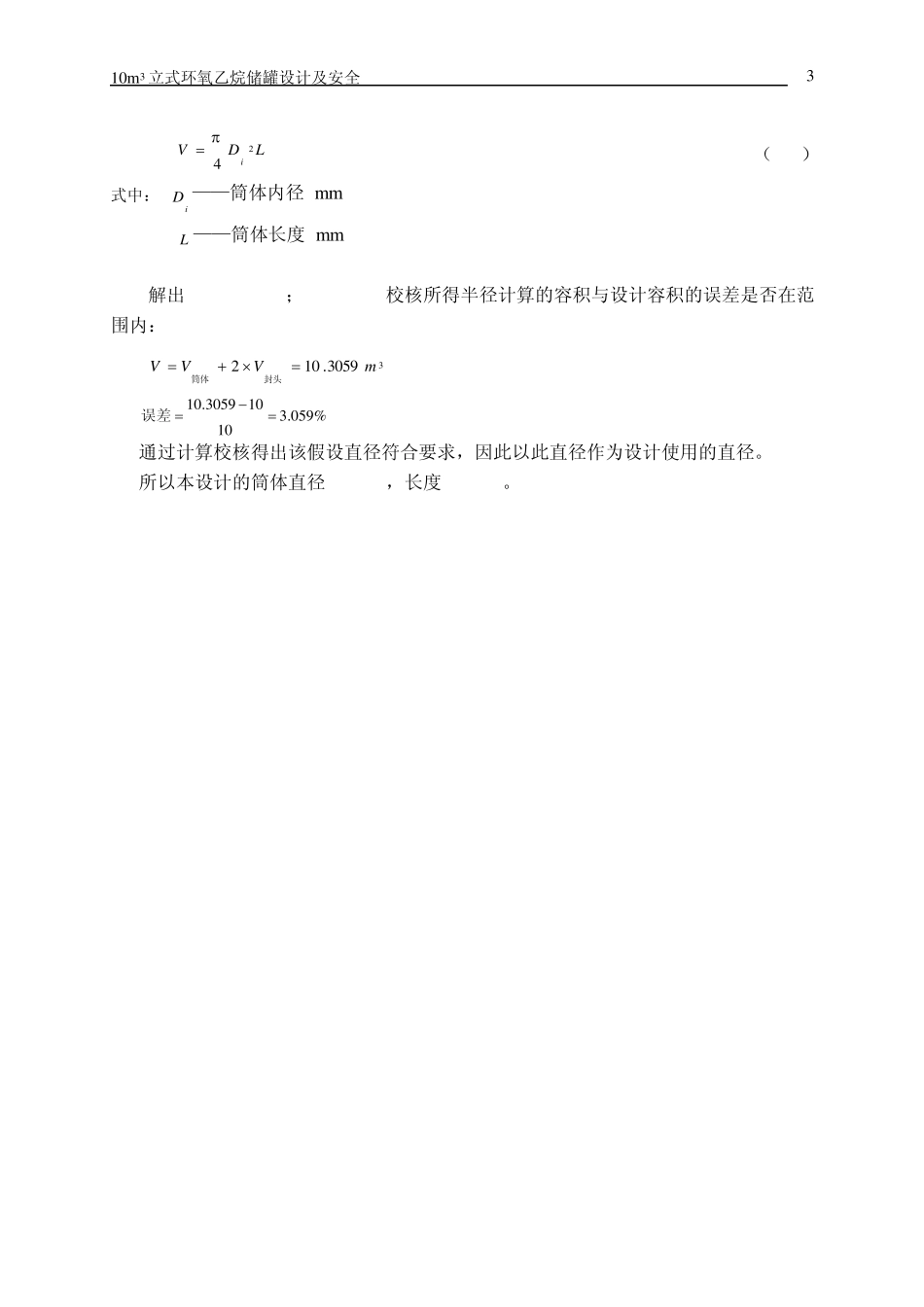

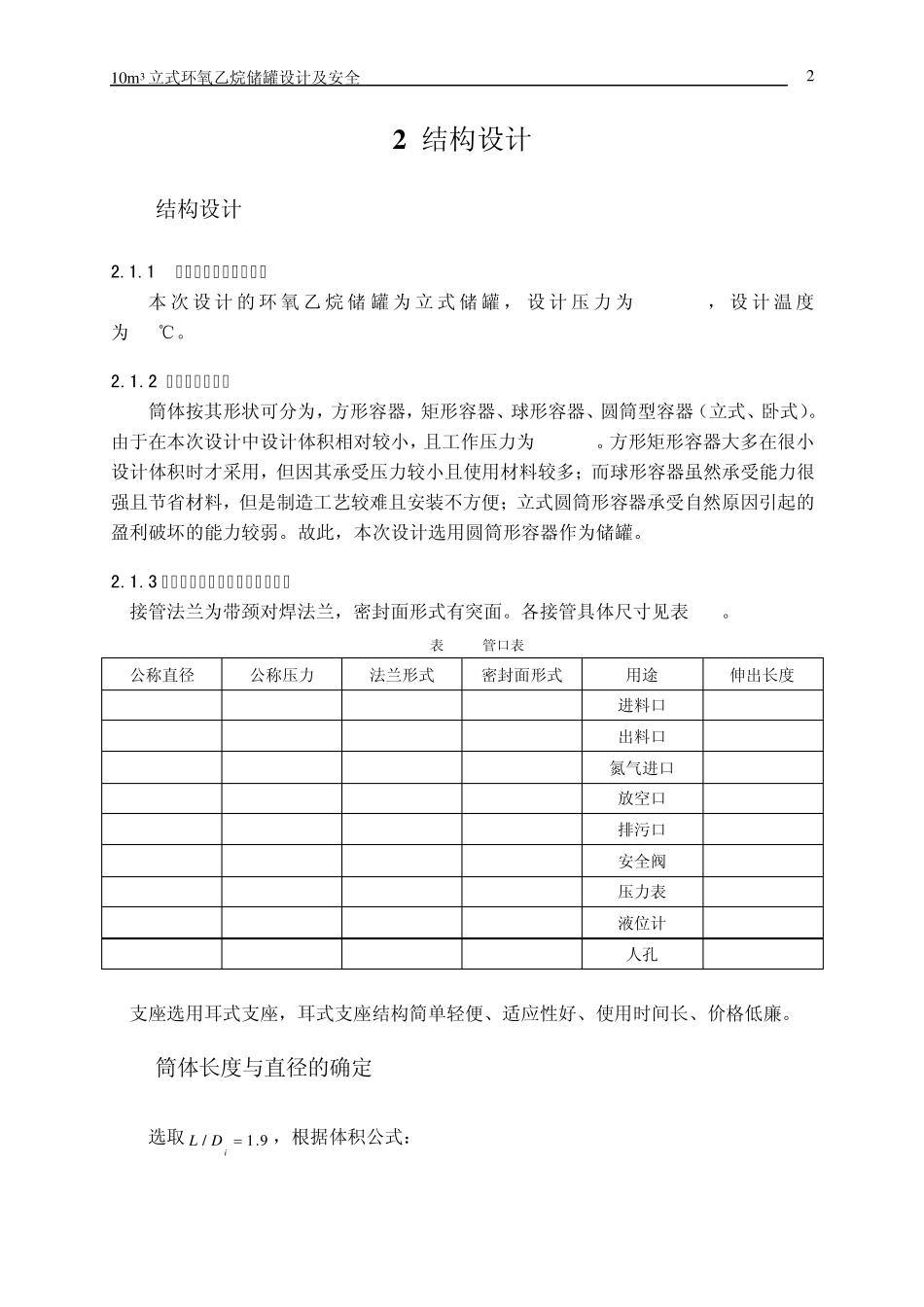

10m3 立式环氧乙烷储罐设计及安全 1 1 前言 随着我国石油化工业的迅速发展，各类事故也不断发生。化工业接触的都是危险品，因此对这些危险品的控制相当重要。以环氧乙烷为例，它就是易燃、高危物质，储存的时候也要确保安全。因此对于环氧乙烷储罐有一定的设计要求。 环氧乙烷有杀菌作用，对金属不腐蚀，无残留气味，因此可用材料的气体杀菌剂。通常采用环氧乙烷-二氧化碳（两者之比为90：10）或环氧乙烷-二氯二氟甲烷的混合物，主要用于医院和精密仪器的消毒。环氧乙烷用熏蒸剂常用于粮食、食物的保藏。但其也有很大的健康危害性。它是一种中枢神经抑制剂、刺激剂和原浆毒物。急性中毒：患者有剧烈的搏动性头痛、头晕、恶心和呕吐、流泪、呛咳、胸闷、呼吸困难；重者全身肌肉颤动、言语障碍、共济失调、出汗、神志不清，以致昏迷。还可见心肌损害和肝功能异常。抢救恢复后可有短暂精神失常，迟发性功能性失音或中枢性偏瘫。皮肤接触迅速发生红肿，数小时后起泡，反复接触可致敏。液体溅入眼内，可致角膜灼伤。慢性影响：长期少量接触，可见有神经衰弱综合征和植物神经功能紊乱。 本设计完成了 10m3 立式环氧乙烷储罐的设计，并对环氧乙烷储罐在设计、制造安装、使用、维护与定期检验提出了相应的安全技术要求。设计的环氧乙烷公称直径为1800mm，壁厚为12mm，对筒体与封头做了水压试验强度校核；对人孔的补强做了计算，计算补强圈的厚度为 8mm ；选择了支座类型为A4 型耳式支座。 本次设计各项参数均按照相关标准决定，主要有 GB150-98《钢制压力容器》，《压力容器安全技术监察规程》99 版，JB/T 4736-2002《补强圈》，HG 20592~20614-97《钢制管法兰、垫片、紧固件》，JB/T 4725-1992《耳式支座》，HG 21520-1995《垂直吊盖带颈平焊法兰人孔》等。 本次设计流程为：首先进行结构设计，确定为立式筒体储罐；然后进行材料选择，为0Cr18Ni9；再进行设计计算、强度校核与及零部件选型；最后进行开孔补强计算、安全阀的选型与校核。 10m 3 立式环氧乙烷储罐设计及安全 2 2 结构设计 2.1 结构设计 2.1.1 立式、卧式储罐的选择 本次设计的环氧乙烷储罐为立式储罐，设计压力为1.2MPa，设计温度 为 50℃。 2.1.2 筒体形状的选择 筒体按其形状可分为，方形容器，矩形容器、球形容器、圆筒型容器（立式、卧式）。由于在本次设计中设计体积相对较小，且工作压力为1.1MPa。方形矩形容器大多在很小设计体积时才采用，但因...
