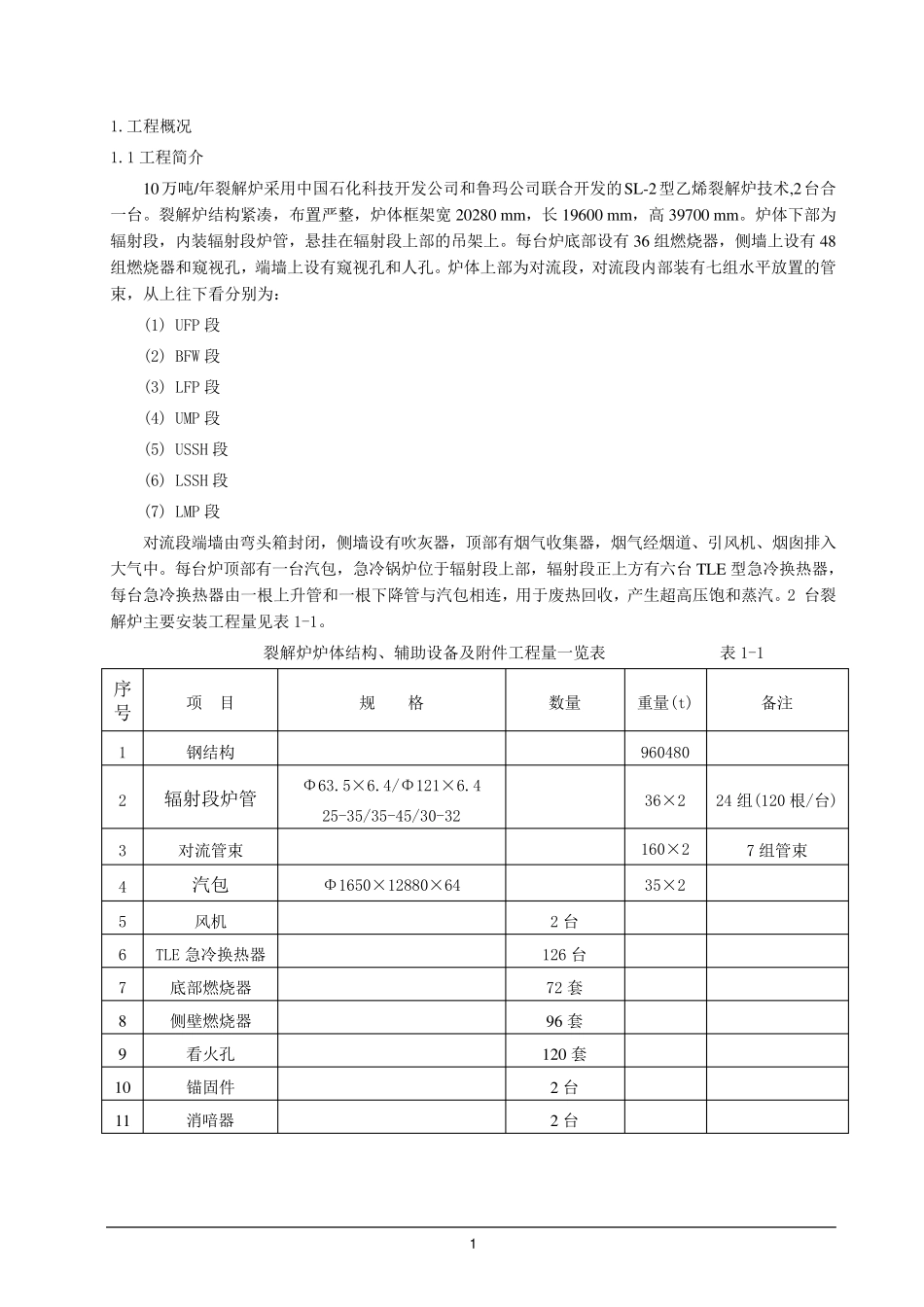

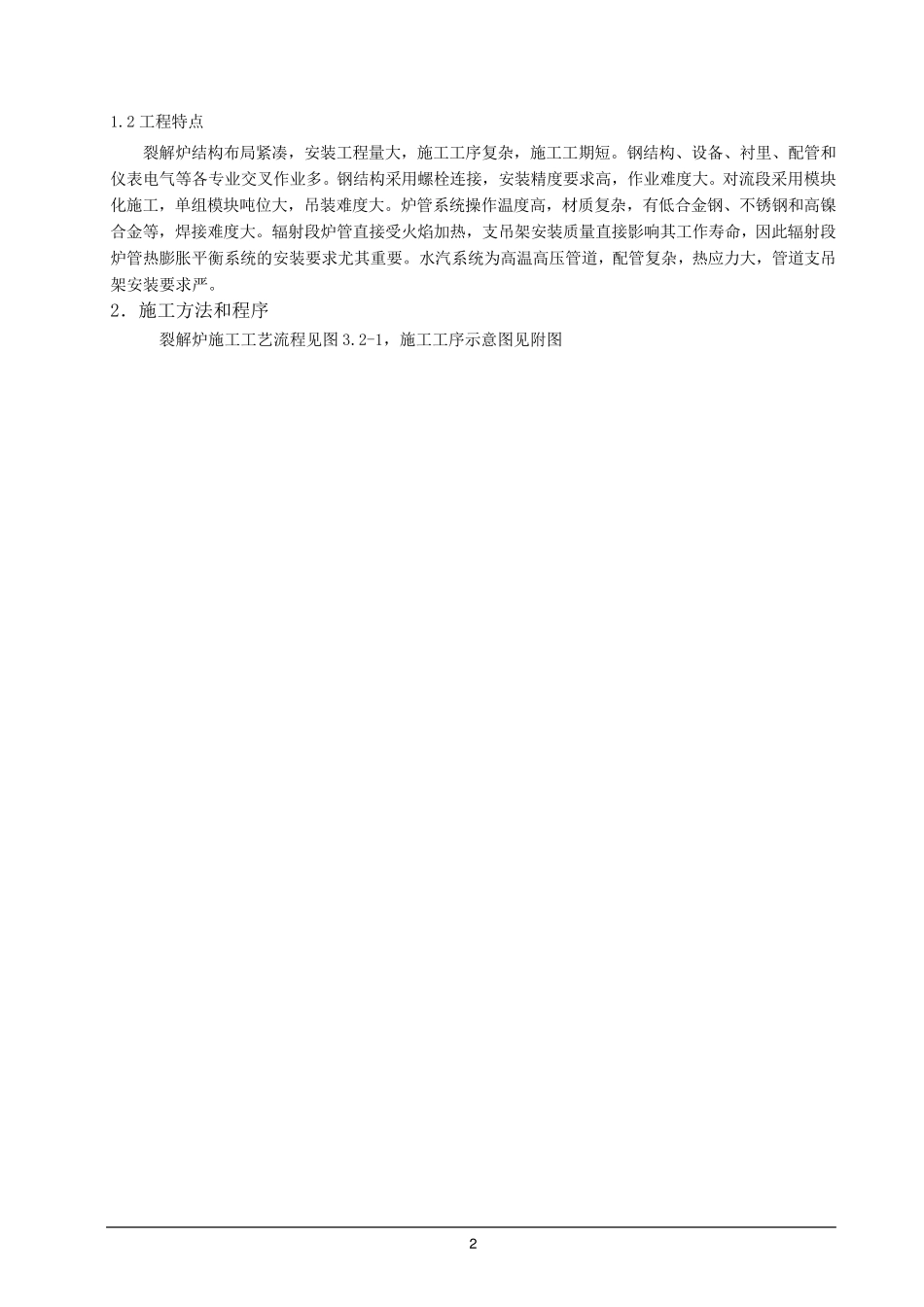

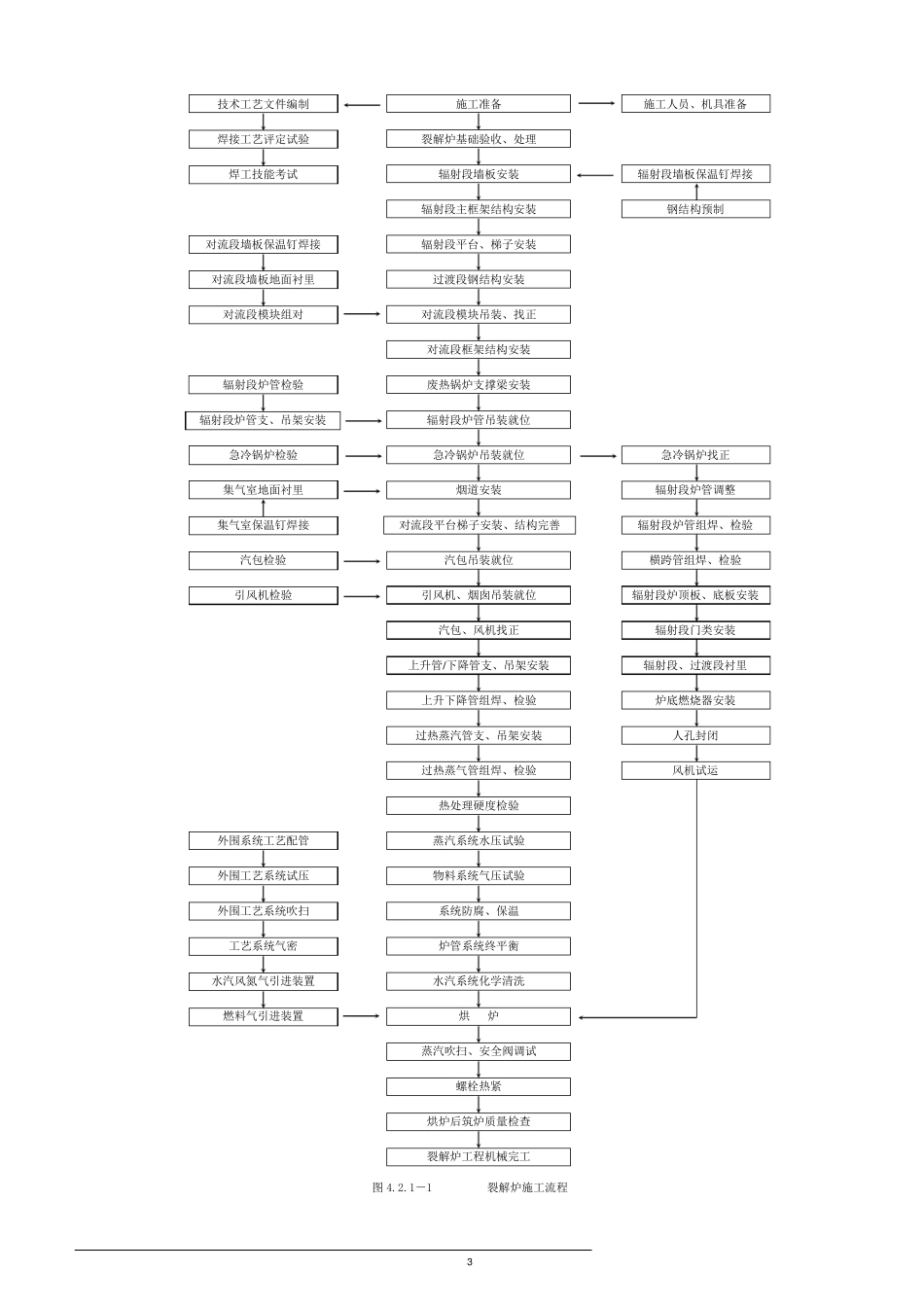

1 1.工 程 概 况 1.1 工 程 简 介 10万 吨 /年 裂 解 炉 采 用 中 国 石 化 科 技 开 发 公 司 和 鲁 玛 公 司 联 合 开 发 的 SL-2型 乙 烯 裂 解 炉 技 术 ,2台 合一 台 。 裂 解 炉 结 构 紧 凑 , 布 置 严 整 , 炉 体 框 架 宽 20280 m m , 长 19600 m m , 高 39700 m m 。 炉 体 下 部 为辐 射 段 , 内 装 辐 射 段 炉 管 , 悬 挂 在 辐 射 段 上 部 的 吊 架 上 。 每 台 炉 底 部 设 有 36 组 燃 烧 器 , 侧 墙 上 设 有 48组 燃 烧 器 和 窥 视 孔 , 端 墙 上 设 有 窥 视 孔 和 人 孔 。 炉 体 上 部 为 对 流 段 , 对 流 段 内 部 装 有 七 组 水 平 放 置 的 管束 , 从 上 往 下 看 分 别 为 : (1) UFP 段 (2) BFW 段 (3) LFP 段 (4) UMP 段 (5) USSH 段 (6) LSSH 段 (7) LMP 段 对 流 段 端 墙 由 弯 头 箱 封 闭 , 侧 墙 设 有 吹 灰 器 , 顶 部 有 烟 气 收 集 器 , 烟 气 经 烟 道 、 引 风 机 、 烟 囱 排 入大 气 中 。 每 台 炉 顶 部 有 一 台 汽 包 , 急 冷 锅 炉 位 于 辐 射 段 上 部 , 辐 射 段 正 上 方 有 六 台 TLE 型 急 冷 换 热器 ,每 台 急 冷 换 热器 由 一 根上 升管 和 一 根下 降管 与汽 包 相连, 用 于 废热回收 , 产生超高 压饱和 蒸汽 。 2 台 裂解 炉 主要安装 工 程 量见表1-1。 裂 解 炉 炉 体 结 构 、 辅助设 备及附件工 程 量一 览表 表1-1 序号 项 目 规 格 数量 重量(t) 备注 1 钢结 构 960480 2 辐 射 段 炉 管 Φ63.5×6.4/Φ121×6.4 25-35/35-45/30-32 36×2 24 组 (120 根/台 ) 3 对 流 管 束 160×2 7 组 管 束 4 汽 包 Φ1650×12880×64 35×2 5 风 机 2 台 6 TLE 急 冷 换 热器 126 台 7 底 部 燃 烧 器 72 套 8 侧 壁燃 烧 器 96 套 9 看 火孔 120 套 10 锚固件 2 台 11 消喑器 2 台 2 1.2 工程特点 裂解炉结构布局紧凑,安装工程量大,施工工序复杂,施工工期短。钢结构、设备、衬里、配管和仪表电气等各专业交叉作...
