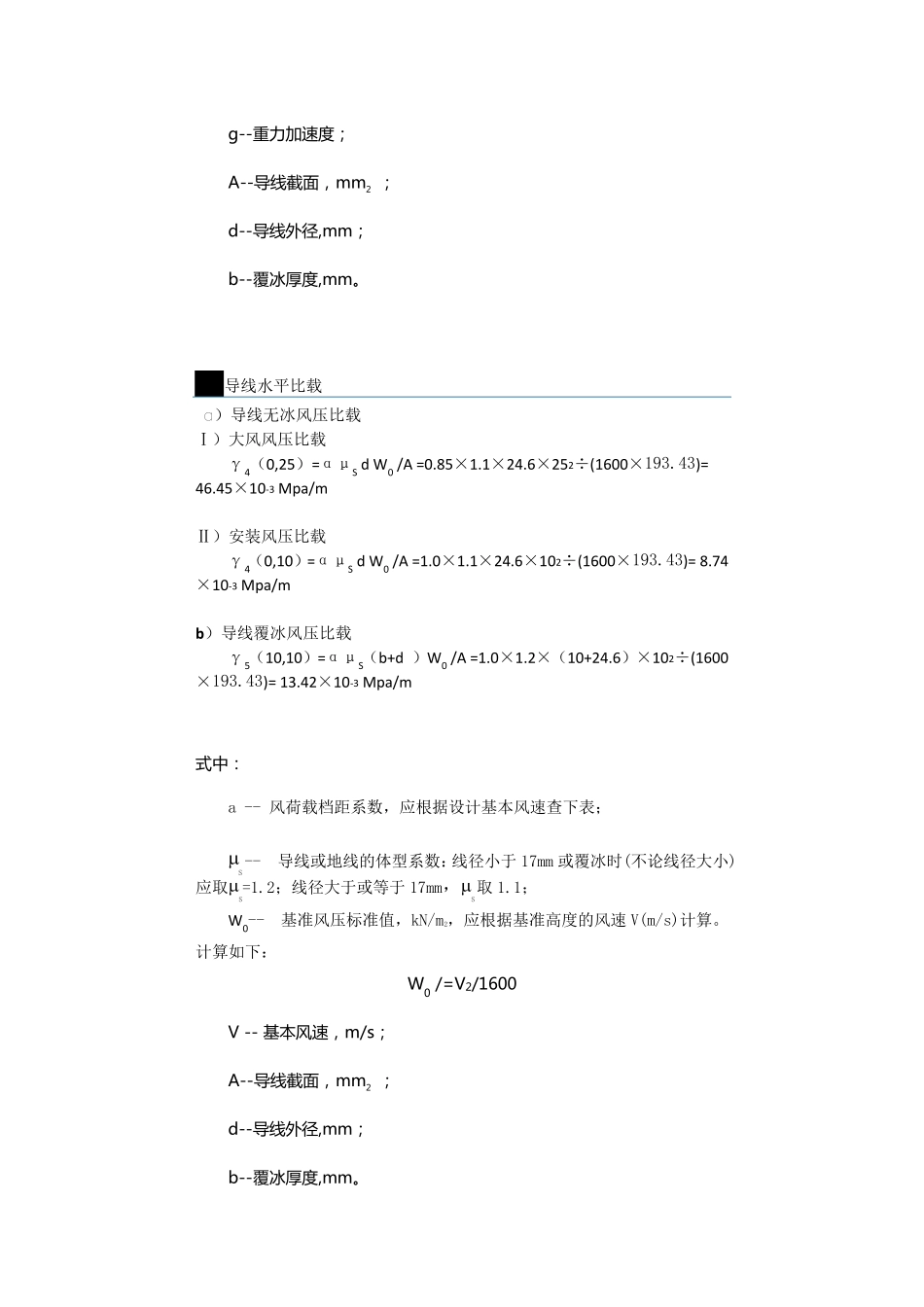

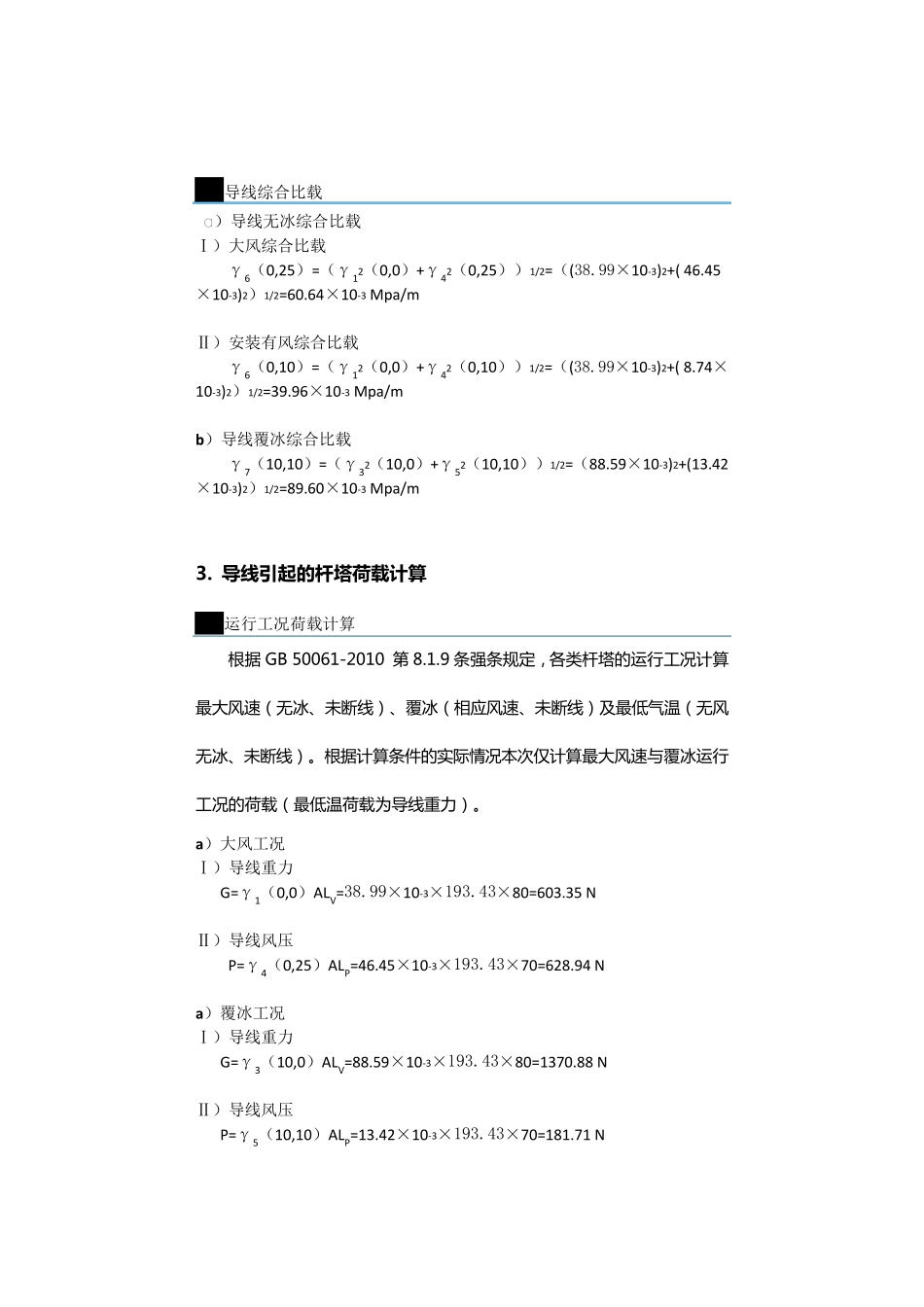

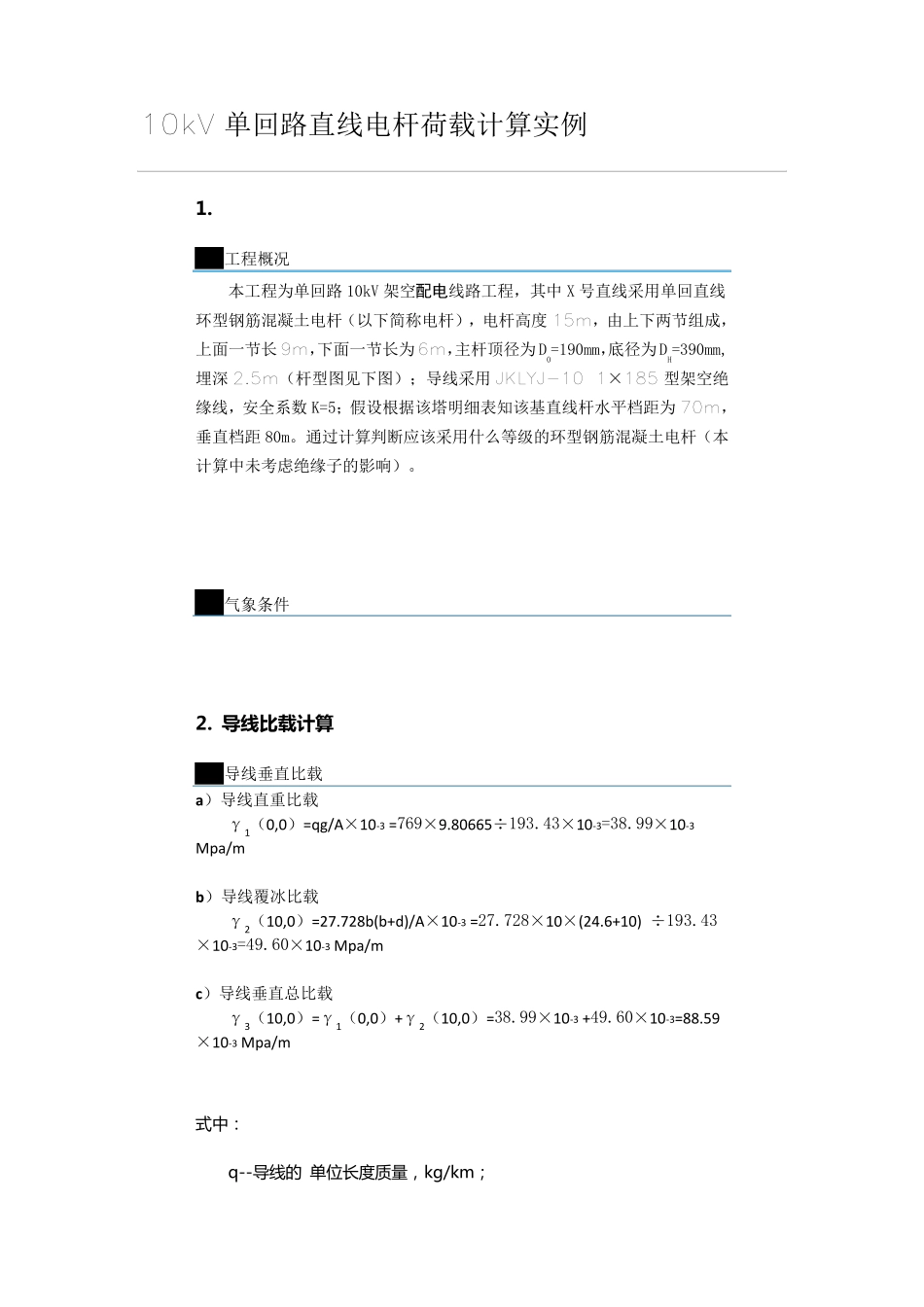

10kV 单回路直线电杆荷载计算实例 1. 1.1 工程概况 本工程为单回路10kV 架空配电线路工程，其中X 号直线采用单回直线环型钢筋混凝土电杆（以下简称电杆），电杆高度15m ，由上下两节组成，上面一节长9m ，下面一节长为6m ，主杆顶径为D0=190mm，底径为DH=390mm,埋深2.5m （杆型图见下图）；导线采用JKLYJ-10 1×185 型架空绝缘线，安全系数 K=5；假设根据该塔明细表知该基直线杆水平档距为70m ，垂直档距 80m。通过计算判断应该采用什么等级的环型钢筋混凝土电杆（本计算中未考虑绝缘子的影响）。 1.2 气象条件 2. 导 线 比 载 计 算 2.1 导线垂直比载 a）导线直重比载 γ1（0,0）=qg/A×10-3 =769×9.80665÷193.43×10-3=38.99×10-3 Mpa/m b）导线覆冰比载 γ2（10,0）=27.728b(b+d)/A×10-3 =27.728×10×(24.6+10) ÷193.43×10-3=49.60×10-3 Mpa/m c）导线垂直总比载 γ3（10,0）=γ1（0,0）+γ2（10,0）=38.99×10-3 +49.60×10-3=88.59×10-3 Mpa/m 式 中： q--导线的 单位长度质量，kg/km； g--重 力 加 速 度 ； A--导 线 截 面 ， mm2 ； d--导 线 外 径 ,mm； b--覆 冰 厚 度 ,mm。 2.2 导线水平比载 a）导线无冰风压比载 Ⅰ）大风风压比载 γ4（0,25）=αμS d W0 /A =0.85×1.1×24.6×252÷(1600×193.43)= 46.45×10-3 Mpa/m Ⅱ）安装风压比载 γ4（0,10）=αμS d W0 /A =1.0×1.1×24.6×102÷(1600×193.43)= 8.74×10-3 Mpa/m b ）导线覆冰风压比载 γ5（10,10）=αμS（b+d ）W0 /A =1.0×1.2×（10+24.6）×102÷(1600×193.43)= 13.42×10-3 Mpa/m 式中： a -- 风荷载档距系数，应根据设计基本风速查下表； S -- 导线或地线的体型系数：线径小于 17mm 或覆冰时(不论线径大小)应取S=1.2；线径大于或等于 17mm，S取 1.1； W0-- 基准风压标准值，kN/m2，应根据基准高度的风速 V(m/s)计算。计算如下： W0 /=V2/1600 V -- 基本风速 ， m/s； A--导 线 截 面 ， mm2 ； d--导 线 外 径 ,mm； b--覆 冰 厚 度 ,mm。 2.3 导线综合比载 a）导线无冰综合比载 Ⅰ）大风综合比载 γ6（0,25）=（γ12（0,0）+γ42（0,25））1/2=（(38.99×10-3)2+( 46.45×10-3)2）1/2=60.64×10-3 Mpa/m Ⅱ）安装有风综合比载 γ6（0,10）=（γ12（0,0）+γ42（0,10））1/2=（(38.99×10-3)2+(...
