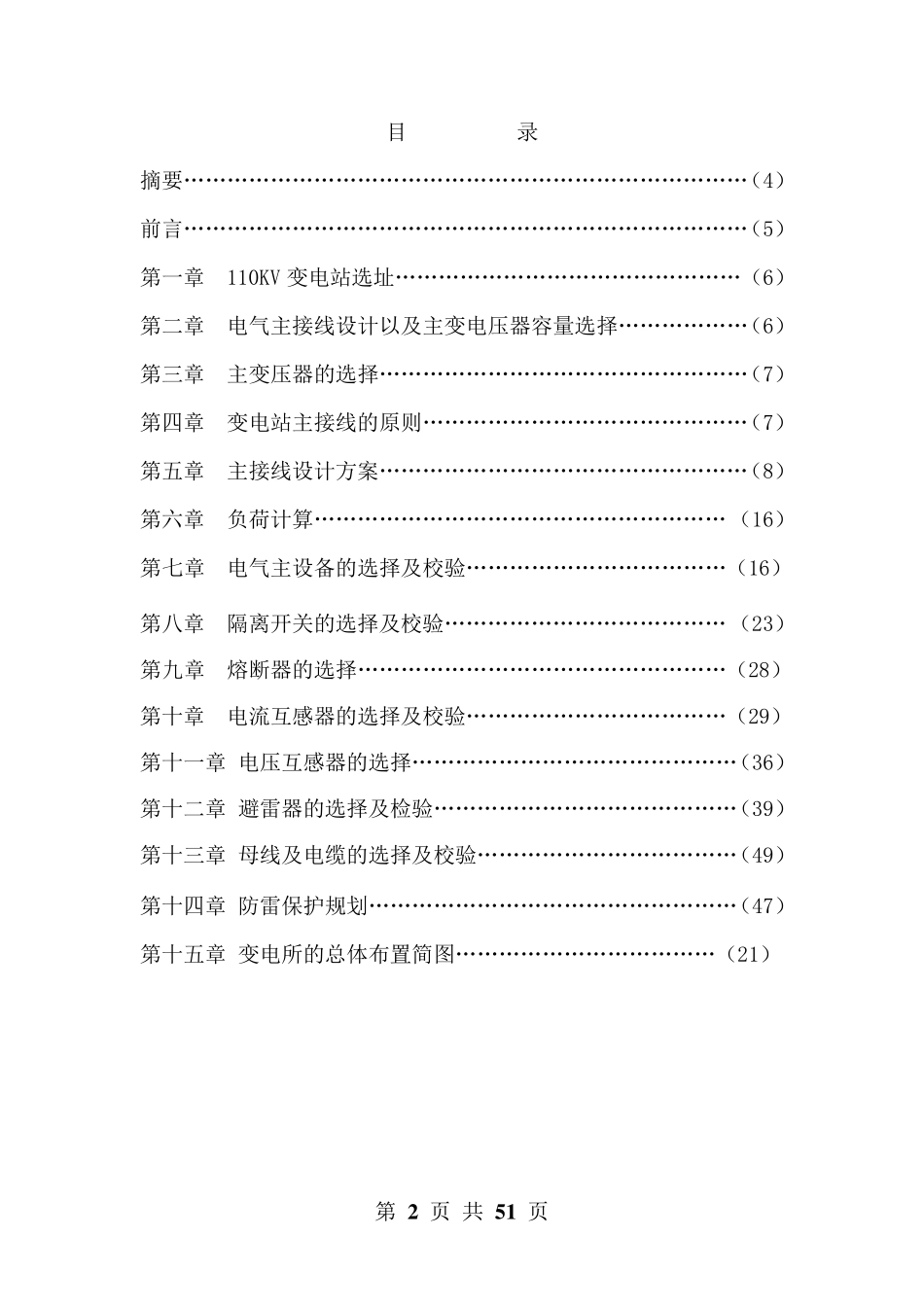

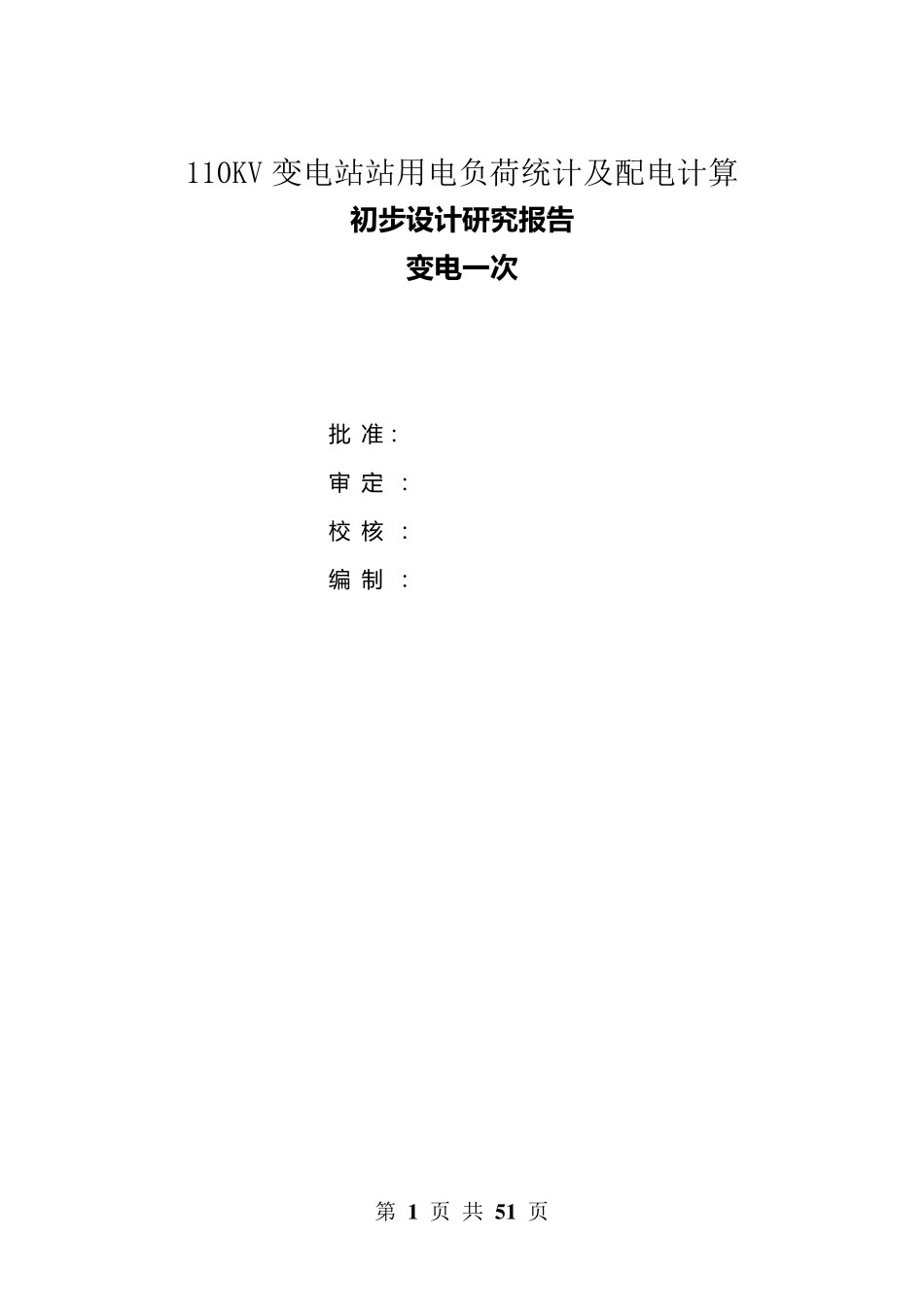

第 1 页 共 5 1 页 110KV 变电站站用电负荷统计及配电计算 初 步 设 计 研 究 报 告 变 电 一次 批 准： 审 定 ： 校 核 ： 编 制 ： 第 2 页 共 5 1 页 目 录 摘要……………………………………………………………………（4） 前言……………………………………………………………………（5） 第一章 110KV 变电站选址…………………………………………（6） 第二章 电气主接线设计以及主变电压器容量选择………………（6） 第三章 主变压器的选择……………………………………………（7） 第四章 变电站主接线的原则………………………………………（7） 第五章 主接线设计方案……………………………………………（8） 第六章 负荷计算………………………………………………… （16） 第七章 电气主设备的选择及校验………………………………（16） 第八章 隔离开关的选择及校验………………………………… （23） 第九章 熔断器的选择……………………………………………（28） 第十章 电流互感器的选择及校验………………………………（29） 第十一章 电压互感器的选择………………………………………（36） 第十二章 避雷器的选择及检验……………………………………（39） 第十三章 母线及电缆的选择及校验………………………………（49） 第十四章 防雷保护规划……………………………………………（47） 第十五章 变电所的总体布置简图………………………………（21） 第 3 页 共 5 1 页 第 4 页 共 5 1 页 摘要： 根据设计任务书的要求，本次设计110KV 变电站站用电负荷统计及配电计算并绘制电气主接线图，防雷接地，以及其它附图。该变电站设有两台主变压器，站内主接线分为110kV、35kV 和 10kV 三个电压等级。各电压等级配电装置设计、直流系统设计以及防雷保护的配置。 本设计以《35～110kV 变电所设计规范》、《供配电系统设计规范》、《35～110kV 高压配电装置设计规范》《工业与民用配电设计手册》等规范规程为设计依据，主要内容包括：变电站负荷计算、短路电流计算、变压器的选型、保护、电气主接线的设计、设备选型以及效验！ 第 5 页 共 5 1 页 前言 变电站的概况： 变电站是电力系统中重要的一个环节，有变换分配电能的作用。电气主接线是变电站设计的第一环节，也是电力系统中最重要的构成部分；设备选型要严...
